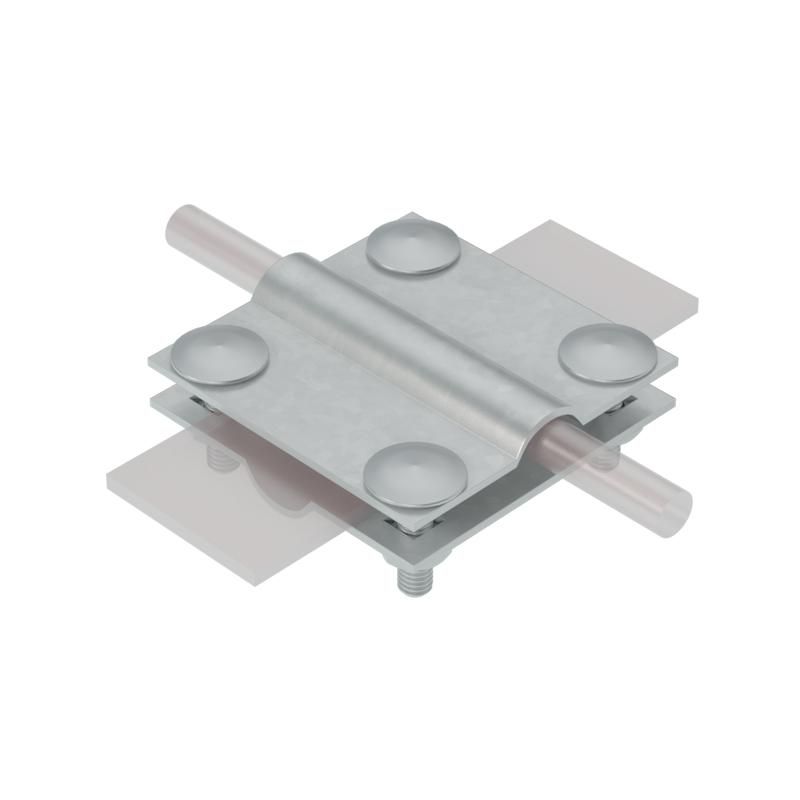

Соединитель крестообразный для прутка 5-8мм и полосы шириной до 30мм. Две пластины. Гальваническое цинкование - 2XS-D5-8-B30 КМ-Профиль MA0001

Соединитель крестообразный для прутка диаметром 5–8 мм и полосы до 30 мм с 2 пластинами КМ-профиль, сталь - это надёжный элемент для создания контура заземления, обеспечивающий электрическую связь между круглым и плоским проводниками. Артикул 2xs-d5-8-b30 и бренд КМ-профиль указывают на принадлежность изделия к системе AURAFORT®, где он используется как связующий узел в термокомпенсационных соединениях.

Назначение и область применения

Соединитель крестообразный для прутка диаметром 5–8 мм и полосы до 30 мм с 2 пластинами КМ-профиль, сталь предназначен для формирования крестообразных и Т-образных соединений в системах заземления. Он сочетает два типа проводников: металлический пруток круглого сечения и стальную полосу. Применяется при устройстве внешних и внутренних контуров заземления в зданиях, на промышленных объектах, в энергообъектах и на транспорте. Подходит для монтажа в помещениях и в условиях сухого или слабоагрессивного климата.

Технические характеристики

• Тип соединителя: Х-образный (крестовой)
• Материал корпуса: сталь, оцинкованная электрохимическим способом
• Покрытие: цинк - обеспечивает антикоррозийную защиту
• Цвет: светло-серый
• Диапазон диаметров круглого проводника: 5–8 мм
• Диапазон ширины плоского проводника: 0–30 мм
• Тип крепежа: зажимной винт - фиксирует проводники без сварки
• Количество пластин: две - для одновременного соединения двух пар проводников

Совместимость и монтаж

Соединитель крестообразный для прутка диаметром 5–8 мм и полосы до 30 мм с 2 пластинами КМ-профиль, сталь совместим с любыми проводниками, соответствующими заявленным габаритам. Для монтажа:

• Разместите пруток и полосу в соответствующих каналах соединителя;
• Закрутите зажимные винты равномерно, чтобы добиться плотного контакта без деформации материала;
• Не используйте силовые инструменты - перетягивание винтов может повредить покрытие или вызвать трещины в стали;
• Убедитесь, что поверхности проводников чистые и свободны от оксидов перед установкой.

Изделие не требует сварки, что ускоряет монтаж и снижает риск повреждения защитного цинкового слоя.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 15150-69 - изделие рассчитано на работу в климатических исполнениях УХЛ и Т. Цинковое покрытие соответствует нормам защиты от коррозии для внутреннего использования. Соединитель не содержит опасных материалов и безопасен при обращении.

Преимущества

• Электрохимическое цинкование - долговечная защита от коррозии без потери проводимости
• Отсутствие необходимости в сварке - сохраняет целостность проводников и ускоряет монтаж
• Две пластины позволяют выполнять двойное соединение в одном узле - экономит место и материалы
• Поддерживает комбинированные типы проводников - удобно при реконструкции старых систем
• Совместим с системой AURAFORT® - гарантирует согласованность всех компонентов контура заземления

Ограничения применения

• Не предназначена для постоянного воздействия воды, высокой влажности или агрессивных химических сред
• Не рекомендовано использование вне помещений без дополнительной защиты (например, герметизации или кожуха)
• Не подходит для проводников диаметром менее 5 мм или шириной более 30 мм - возможен плохой контакт и нагрев
• Не следует применять в условиях частых механических ударов или вибраций - может ослабнуть зажим

Примеры использования

• Соединение вертикального заземлителя (пруток Ø6 мм) с горизонтальной полосой 25×4 мм в контуре заземления подстанции
• Пересечение двух горизонтальных полос с выводом на вертикальный стержень в промышленном цехе
• Обустройство точки перехода между медными и стальными проводниками в системе молниезащиты
• Формирование Т-соединения при расширении контура заземления в жилом доме

Практические советы

• Проверьте соответствие диаметра прутка и ширины полосы перед покупкой - даже небольшое отклонение влияет на качество контакта
• При использовании в сырых помещениях дополнительно смажьте места контакта специальной противокоррозийной пастой
• Не заменяйте оригинальные винты - они подобраны по моменту затяжки и материалу
• Артикул 2xs-d5-8-b30 от КМ-профиль имеет точную геометрию - совместим только с другими компонентами этой же системы
• Храните в сухом месте - влага может вызвать белый налёт на цинке, хотя это не влияет на работоспособность
