Универсальный контрольный соединитель полоса до 30 мм пруток Ø 5-8 | UKS-B30-D5-8 КМ-профиль MA0071 KS-B40-D5-10

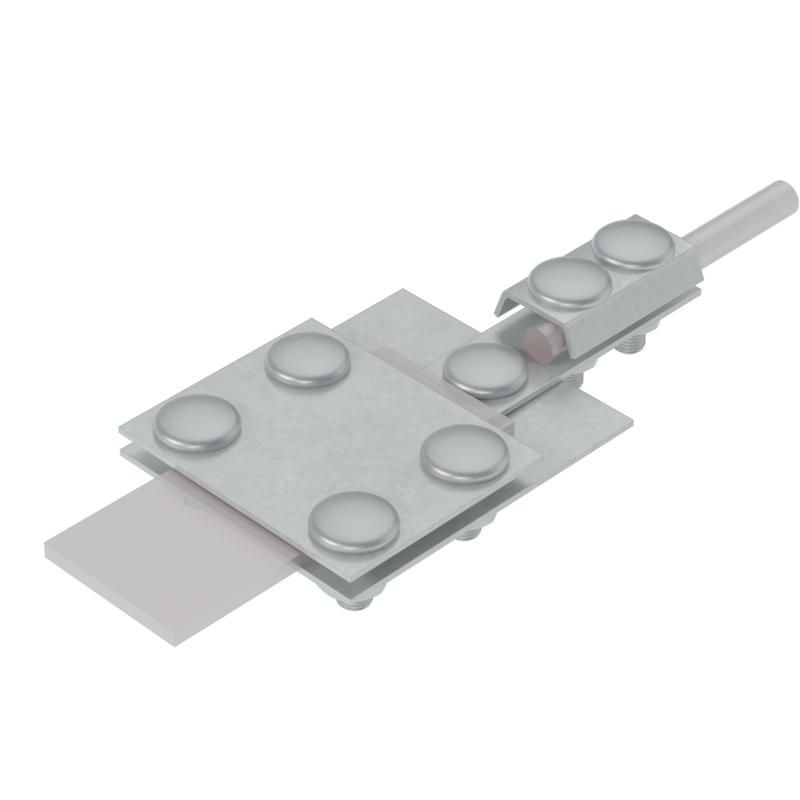

Контрольный соединитель универсальный полоса до 30 мм пруток D 5–8 мм КМ-профиль - это разборный элемент для создания надёжного электрического контакта между плоскими и круглыми проводниками в системах заземления. Используется для соединения и последующего измерения сопротивления, особенно в системах AURAFORT®, где важна доступность для проверок. Артикулы ks-b40-d5-10, ma0071, uks-b30-d5-8 соответствуют одной модели.

Назначение и область применения

Контрольный соединитель универсальный полоса до 30 мм пруток D 5–8 мм КМ-профиль предназначен для:

• соединения плоского проводника шириной до 30 мм с круглым прутком диаметром 5–8 мм;
• образования разъёмного участка в контуре заземления для проведения регулярных измерений сопротивления;
• монтажа термокомпенсационных соединений в системах AURAFORT®;
• работы в помещениях и на улице в условиях сухого или слабоагрессивного климата.

Не предназначается для постоянной передачи больших токов - используется исключительно как точка доступа для диагностики и фиксированное соединение в заземляющих цепях.

Технические характеристики

• Тип изделия: разборный контрольный соединитель
• Ширина плоского проводника: 0–30 мм
• Диаметр круглого проводника: 5–8 мм
• Материал корпуса: сталь, оцинкованная электрохимически
• Покрытие: цинк - обеспечивает антикоррозийную защиту
• Цвет: светло-серый
• Крепление: два зажимных винта M8 с прижимными пластинами
• Работает в температурном режиме: согласно ГОСТ 15150-69 (умеренный и холодный климат, внутренние установки)

Совместимость и монтаж

Контрольный соединитель универсальный полоса до 30 мм пруток D 5–8 мм КМ-профиль совместим с любыми проводниками, соответствующими указанным габаритам. Для монтажа:

1. Уложите плоский проводник и пруток в соответствующие каналы соединителя.
2. Закрепите их прижимными пластинами с помощью двух болтов M8.
3. Затяните винты равномерно - до плотного контакта, без перегрузки.
4. Проверьте механическую прочность и отсутствие люфта после сборки.

Изделие не требует сварки или пайки - позволяет легко демонтировать для тестирования сопротивления заземления.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 15150-69 - рассчитан на работу в классах климатического исполнения УХЛ и Т, что гарантирует долговечность в закрытых помещениях и при умеренных внешних нагрузках. Цинковое покрытие снижает риск коррозии, но не заменяет полноценную защиту в агрессивных средах (например, химических цехах или побережьях).

Преимущества

• Разборная конструкция - позволяет проводить периодические измерения сопротивления без вскрытия всей системы.
• Высокая механическая прочность благодаря стальному корпусу и двойному зажиму M8.
• Электрохимическое цинкование - устойчиво к окислению в сухих и умеренно влажных условиях.
• Совместимость с типичными проводниками в системах AURAFORT® - упрощает интеграцию в существующие проекты.

Ограничения применения

• Не использовать в агрессивных средах: высокая влажность, солевые брызги, кислоты, щёлочи, промышленные выбросы.
• Не применять вне помещений без дополнительной защиты от осадков - хотя цинк защищает, длительное воздействие воды снижает срок службы.
• Не подходят для проводников шире 30 мм или толще/тоньше 5–8 мм - возможен плохой контакт и нагрев.
• Не является токоведущим элементом основной цепи - только для контроля и фиксации.

Примеры использования

• Подключение вертикального заземлителя (пруток Ø6 мм) к горизонтальной полосе 25×4 мм на объекте с системой AURAFORT®.
• Установка точки доступа для ежегодного измерения сопротивления заземления на промышленном оборудовании.
• Фиксация перехода от медного прутка к стальной полосе в системе молниезащиты здания.
• Монтаж в распределительных пунктах, насосных станциях, административных зданиях с контролируемой влажностью.

Практические советы

• Перед монтажом очистите поверхности проводников от оксидов и грязи - это повысит надёжность контакта.
• При использовании в местах с колебаниями температур (например, на крыше) проверяйте затяжку винтов через год - возможна усадка металла.
• Не используйте смазку или антикоррозийные составы на контактах - они увеличат переходное сопротивление.
• Выбирайте артикул uks-b30-d5-8, если нужен именно вариант с полосой до 30 мм и прутком 5–8 мм - другие артикулы (ks-b40-d5-10) могут отличаться по допустимым размерам.
• При замене старого соединителя - сохраняйте оригинальную затяжку винтов M8; переходить на более мощные не рекомендуется - есть риск деформации корпуса.
