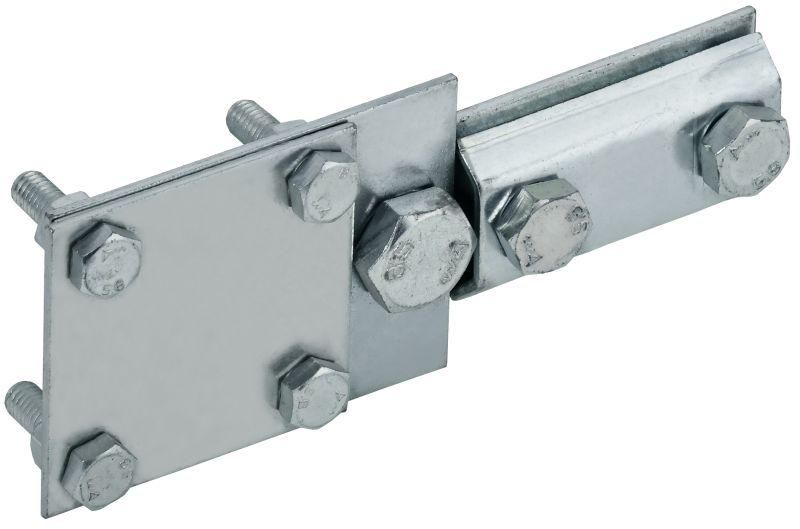

Зажим соединительный контрольный пруток 6-8мм-полоса 30мм оцинкованная сталь HDZ IEK - ZCC56-14-1-68-30

Зажим соединительный контрольный пруток 6–8 мм, полоса 30 мм, оцинкованная сталь, HDZ от бренда IEK (артикул zcc56-14-1-68-30) предназначен для надёжного соединения проводников в системах заземления и проведения измерений сопротивления контура. Простая, проверенная конструкция подходит для постоянной установки на объектах промышленного и коммунального назначения.

Назначение и область применения

Зажим соединительный контрольный пруток 6–8 мм, полоса 30 мм, оцинкованная сталь, HDZ применяется для создания разъёмного соединения между проводниками заземления - например, между стальным прутком и медным кабелем. Он позволяет безопасно отключить участок цепи для проведения измерений сопротивления контура заземления без демонтажа всей системы. Подходит для использования в распределительных устройствах, на опорах ЛЭП, у трансформаторных подстанций, в промышленных цехах и на объектах ЖКХ.

Технические характеристики

• Тип: Соединительный зажим прямого типа
• Диапазон диаметра подключаемого прутка: 6–8 мм
• Ширина контактной полосы: 30 мм
• Материал корпуса: сталь
• Защитное покрытие: горячее цинкование (HDZ)
• Фиксация: болтовое соединение

Горячее цинкование обеспечивает долговечную защиту от коррозии даже в условиях повышенной влажности и агрессивной среды. Контактная площадка шириной 30 мм гарантирует стабильный токовый контакт при больших нагрузках.

Совместимость и монтаж

Зажим совместим с круглыми стальными прутками диаметром 6–8 мм и плоскими проводниками аналогичной ширины. Для монтажа требуется стандартный гаечный ключ. Установка выполняется путём затяжки болта до плотного контакта с поверхностью проводника - перетягивать нельзя, чтобы не повредить резьбу или металл. Обязательно зачищайте поверхность проводника перед установкой. Зажим не требует специальных инструментов и легко доступен для обслуживания после монтажа.

Безопасность и стандарты

Произведён в соответствии с требованиями к изделиям для систем заземления, применяемым в России. Горячее цинкование соответствует ГОСТ 17904. Конструкция исключает самопроизвольное ослабление соединения при вибрациях. Не рекомендуется использовать в местах с химически активными парями или в морской среде без дополнительной защиты.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы увеличен на 5–10 лет по сравнению с обычной сталью
• Разъёмная конструкция позволяет выполнять регулярные измерения сопротивления заземления без вскрытия основной сети
• Высокая механическая прочность материала - выдерживает значительные усилия при монтаже и эксплуатации
• Совместим с большинством типов заземляющих проводников, используемых в РФ

Ограничения применения

• Не предназначена для работы с алюминиевыми проводниками - возможна электрохимическая коррозия
• Не подходит для частых разборок - более 5–7 циклов открывания снижают надёжность контакта
• Не следует использовать в помещениях с температурой выше +60 C длительно - риск деформации металла
• Не заменяет сварные соединения в ответственных точках высоких токов замыкания

Примеры использования

• Подключение стального заземляющего прутка к медному кабелю в распределительном щите
• Точка доступа для тестирования сопротивления заземления на промышленной подстанции
• Соединение вертикального заземлителя с горизонтальной лентой в коттедже
• Обеспечение возможности периодического осмотра и ремонта контура заземления в водопроводной насосной станции

Практические советы

• Перед установкой всегда зачищайте поверхность прутка и внутреннюю часть зажима от ржавчины и оксидов
• Проверяйте посадочный диаметр - пруток 6–8 мм должен входить свободно, но без люфта; если слишком толстый - выбирайте другой зажим
• При использовании в сырых местах (колодцы, канализационные камеры) дополнительно смазывайте резьбу антикоррозийной paste
• После монтажа обязательно фиксируйте зажим в закрытом кожухе или ящике - предотвращает случайное откручивание и механические повреждения
• Артикул zcc56-14-1-68-30 - единственный в линейке IEK с такими параметрами; не путайте с моделями на 10–12 мм
