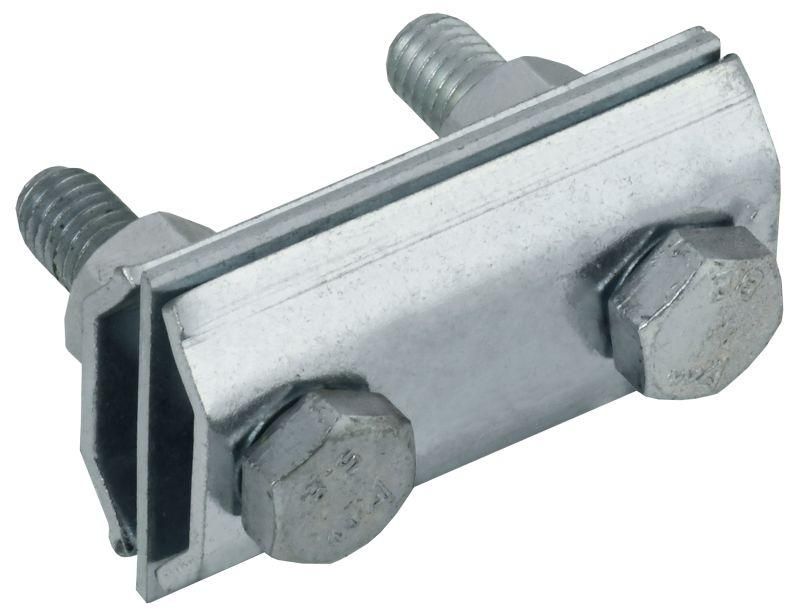

Зажим соединительный двойной сквозной пруток-пруток 8мм оцинкованная сталь HDZ IEK - ZCC84-14-1-08

Зажим соединительный двойной сквозной пруток-пруток 8мм оцинкованная сталь HDZ от IEK - надёжное решение для соединения двух и более круглых проводников в системах заземления. Артикул zcc84-14-1-08 обеспечивает прочное и долговечное соединение даже в агрессивных условиях благодаря горячего цинкованию.

Назначение и область применения

Зажим предназначен для создания электрического контакта между круглыми проводниками в системах заземления и молниезащиты. Подходит для соединения медных или стальных проводов одинакового или близкого диаметра. Применяется на объектах энергетики, промышленности, транспорте и жилищном строительстве - например, при подключении вертикальных заземлителей, контуров заземления или пересечений проводников.

Технические характеристики

• Материал корпуса: сталь с горячим цинкованием
• Диаметр прутка: 8 мм
• Тип соединения: зажимное сквозное
• Количество подключаемых проводников: до 4 штук
• Конструкция: три металлические пластины + два зажимных болта с гайками
• Соответствует: ГОСТ 10434-82, ГОСТ 9.307-2021

Совместимость и монтаж

Зажим совместим с круглыми проводниками диаметром до 8 мм. Для монтажа необходимо:

• Разместить провода между пластинами - можно как соосно (по одной оси), так и параллельно;
• Затянуть болты равномерно, чтобы избежать деформации пластины;
• Не использовать инструменты с острыми краями, которые повредят цинковое покрытие.

Установка возможна как на открытых участках, так и внутри помещений. Учитывайте посадочный диаметр - он рассчитан именно под 8 мм, другие размеры требуют замены комплекта.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ 10434-82 (соединители для заземления) и ГОСТ 9.307-2021 (защита от коррозии). Горячее цинкование обеспечивает устойчивость к воздействию влаги, хлора и атмосферных осадков. Соответствие нормам гарантирует безопасную работу в сетях до 1000 В переменного тока.

Преимущества

• Высокая механическая прочность за счёт стальной конструкции и горячего цинкования
• Возможность одновременного подключения четырёх проводников - экономия места и времени
• Индивидуальная упаковка снижает риск повреждения при транспортировке
• Гарантия 3 года - подтверждает качество производства IEK

Ограничения применения

• Не предназначена для соединения проводников большего диаметра - превышение 8 мм вызывает недожим и потерю контакта
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или сильных растворителей - цинк может разрушаться
• Не используется для передачи высоких токов свыше 500 А длительно - требуется проверка по тепловому режиму системы

Примеры использования

• Подключение вертикальных заземлителей к горизонтальному контуру
• Объединение нескольких заземляющих проводников на распределительном пункте
• Соединение проводника молниеприёмника с заземляющим выводом
• Переход от одного типа проводника к другому (например, сталь → медь) при соблюдении условий контакта

Практические советы

• Перед установкой очистите поверхности проводников от оксидов и грязи - это повысит контактное давление
• Проверяйте затяжку болтов через год после монтажа - особенно в условиях вибраций или температурных колебаний
• При использовании в агрессивной среде (например, возле моря) дополнительно смазывайте резьбу антикоррозийной paste
• Артикул zcc84-14-1-08 - единственный вариант в линейке IEK с таким сочетанием диаметра и двухрядной конструкции; аналоги других брендов могут отличаться по габаритам
