Универсальный контрольный соединитель полоса до 30 мм пруток Ø 5-8 TD | UKS-B30-D5-8 КМ-профиль MA0072 KS-B40-D5-10

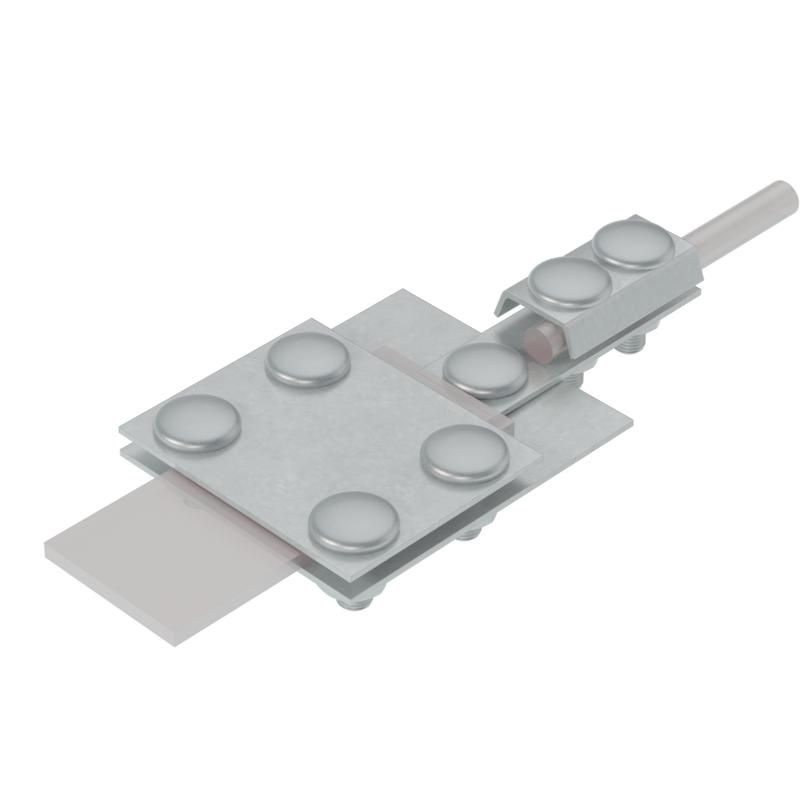

Контрольный соединитель универсальный полоса до 30 мм пруток D 5–8 мм TD КМ-профиль - это разборный элемент для создания надёжного электрического контакта между плоскими и круглыми проводниками в системах заземления. Используется для соединения и последующего измерения сопротивления, особенно в термокомпенсационных узлах. Артикулы ks-b40-d5-10 td, ma0072, uks-b30-d5-8 td относятся к одной модели, совместимой с системой AURAFORT®.

Назначение и область применения

Контрольный соединитель универсальный полоса до 30 мм пруток D 5–8 мм TD КМ-профиль предназначен для:

• Объединения плоского медного или стального проводника шириной до 30 мм с круглым прутком диаметром 5–8 мм;
• Формирования неразрывного контура заземления в системах защиты от молнии и перенапряжений;
• Проведения периодических измерений сопротивления заземления без демонтажа всей системы - благодаря возможности разборки;
• Использования в местах, где требуется термическая компенсация - например, на фасадах зданий, трубопроводах, вышках.

Технические характеристики

• Тип изделия: разборный контрольный соединитель
• Ширина плоского проводника: 0–30 мм
• Диаметр круглого проводника: 5–8 мм
• Материал корпуса: сталь
• Покрытие: термодиффузионное цинкование - равномерный слой, устойчивый к механическим воздействиям и коррозии
• Цвет: темно-серый
• Крепление: два зажимных винта M8, обеспечивают плотный контакт через прижимные пластины
• Разборность: да - позволяет отключить соединение для проверки сопротивления без нарушения целостности контура

Совместимость и монтаж

Контрольный соединитель универсальный полоса до 30 мм пруток D 5–8 мм TD КМ-профиль совместим с любыми проводниками, соответствующими указанным габаритам. Для монтажа:

• Уложите плоский проводник и пруток внутрь корпуса так, чтобы они полностью вошли в зажимные площадки;
• Затяните оба винта M8 равномерно - не переусердствуйте, чтобы не деформировать металл;
• Проверьте надёжность контакта: при правильном монтаже проводники не должны шататься;
• Не используйте инструменты с острыми краями - они могут повредить цинковое покрытие.

Подходит для установки внутри помещений и на открытых участках - благодаря защите от коррозии.

Безопасность и стандарты

Изделие соответствует требованиям к устройству систем молниезащиты и заземления, применяемым в России и странах ЕАЭС. Термодиффузионное цинкование обеспечивает долговременную защиту, что делает соединитель безопасным для длительной эксплуатации в агрессивных средах. Нет требований к специальной сертификации - используется как часть готовой системы AURAFORT®.

Преимущества

• Разборная конструкция - позволяет контролировать сопротивление без отключения всего контура;
• Термодиффузионное цинкование - прочнее и долговечнее обычного гальванического покрытия;
• Высокая механическая прочность - стальная основа выдерживает нагрузки при вибрации и температурных колебаниях;
• Одинаковая совместимость с плоскими и круглыми проводниками - снижает количество типов деталей на объекте;
• Тёмно-серый цвет - маскирует следы окисления и не бросается в глаза на фасадах.

Ограничения применения

• Не предназначена для работы с проводниками меньше 5 мм или больше 8 мм - возможен плохой контакт и нагрев;
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя покрытие устойчиво, герметичность не предусмотрена;
• Не подходит для высокочастотных токов выше 10 кГц - конструкция не оптимизирована для ЭМИ;
• Не заменяет сварку или клёпку - служит исключительно для контроля и временного/регламентного соединения.

Примеры использования

• На крыше многоэтажного здания - соединение стального токоотвода (Ø6 мм) с медной полосой 20×3 мм;
• На вышке связи - переход от круглого прутка к стальному профилю, закреплённому на металлической раме;
• На промышленном оборудовании - точка доступа для ежегодного тестирования сопротивления заземления;
• На трубопроводе - место для отключения части контура при ремонте без потери целостности системы.

Практические советы

• Перед монтажом зачистите поверхности проводников - даже небольшая грязь увеличит сопротивление контакта;
• При использовании в сухих помещениях можно смазать винты антикоррозийной смазкой - продлит срок службы;
• При сборке нескольких соединителей на одном участке - располагайте их на расстоянии не менее 150 мм друг от друга, чтобы избежать теплового влияния;
• При заказе учтите, что артикулы ks-b40-d5-10 td, ma0072, uks-b30-d5-8 td - это один и тот же продукт; различия в номерах связаны с партиями и документацией;
• Храните в сухом месте - даже с хорошим покрытием, длительное воздействие влаги может вызвать поверхностную коррозию.
