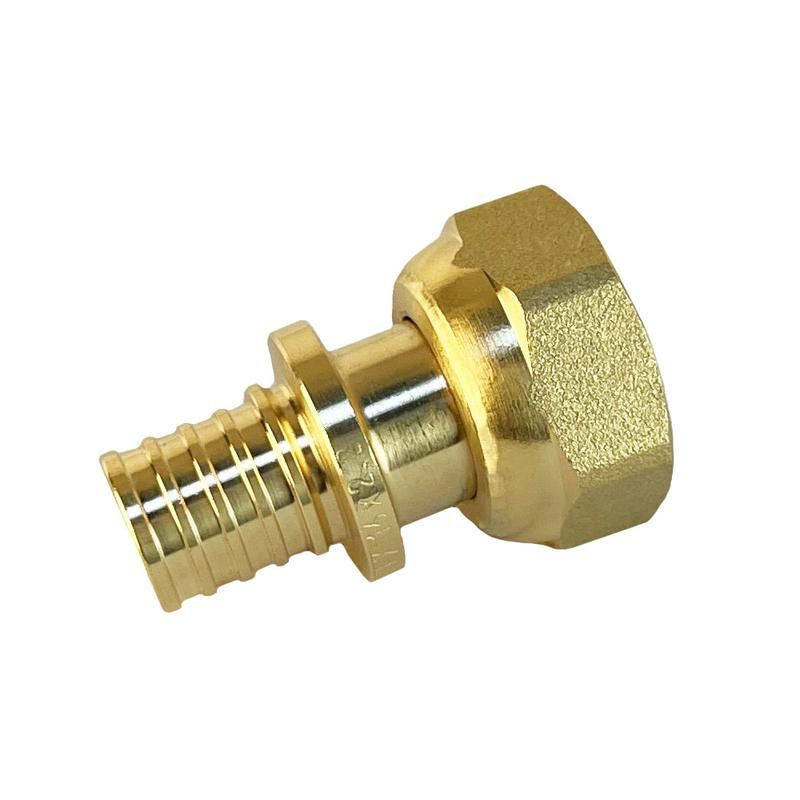

Соединитель надвижной с накидной гайкой 16(2.2)х3/4дюйм(300/10) К VALFEX VF.422.AF.016034

Соединитель надвижной с накидной гайкой 16(2.2)х3/4 дюйм (300/10) от VALFEX - это компактный переходник для соединения трубопровода из мягкой проволочной оплетки с резьбовым фитингом G 3/4". Артикул vf.422.af.016034 обеспечивает герметичное и прочное соединение без сварки или пайки.

Назначение и область применения

Соединитель надвижной с накидной гайкой 16(2.2)х3/4 дюйм (300/10) предназначен для быстрого и надёжного подключения гибких металлических шлангов или оплёток к жёстким трубопроводам с внутренней резьбой G 3/4". Применяется там, где требуется исключить вибрацию, уменьшить механическую нагрузку на оборудование или обеспечить лёгкий демонтаж. Подходит для систем сжатого воздуха, масляных и водяных контуров в промышленном оборудовании, станках, автоматизированных линиях и пневматических установках.

Технические характеристики

• Внутренний диаметр входа: 16 мм (для оплётки сечением 16 мм)
• Размер резьбы выхода: G 3/4" (внутренняя цилиндрическая резьба)
• Максимальное давление: до 10 бар (при температуре +20C)
• Материал корпуса: латунь, хромированное покрытие
• Габариты: длина 30 мм, диаметр накидной гайки 10 мм
• Температурный диапазон: –20C до +80C

Совместимость и монтаж

Соединитель надвижной с накидной гайкой 16(2.2)х3/4 дюйм (300/10) совместим с мягкими металлическими оплётками внешним диаметром около 16 мм. Для монтажа:

• Заведите оплётку в корпус до упора - она должна плотно прилегать к внутреннему уплотнительному кольцу.
• Наденьте накидную гайку и затяните её рукой, затем доверните ключом на 1/4–1/2 оборота. Перетягивать нельзя - это повредит уплотнение.
• Подсоедините резьбу G 3/4" к соответствующему фитингу, используя подходящий ключ. Убедитесь, что резьба не перекошена.

Не применяйте герметик - уплотнение достигается за счёт деформации оплётки и внутреннего кольца. Монтаж возможен в ограниченном пространстве благодаря компактным размерам.

Преимущества

• Исключает необходимость сварки или пайки - экономит время и снижает риск повреждений.
• Устойчив к вибрациям и ударным нагрузкам - идеален для динамично работающего оборудования.
• Легко демонтируется и повторно используется при замене шланга.
• Хромированная поверхность корпуса защищает от коррозии и облегчает очистку.

Ограничения применения

• Не предназначено для работы с агрессивными средами: кислотами, щелочами, растворителями - материал корпуса не устойчив к таким воздействиям.
• Не рекомендовано применение при температурах выше +80C - возможно размягчение уплотнительного элемента.
• Не подходит для твердых труб (например, медных или стальных) - требует именно гибкой оплётки диаметром ~16 мм.
• Не является взрывозащитным устройством - не использовать во взрывоопасных зонах без дополнительной сертификации.

Примеры использования

• Подключение гибкого шланга к пневматическому цилиндру на конвейере.
• Соединение масляной линии с насосом в гидравлическом прессе.
• Присоединение воздушного шланга к регулятору давления в системе КИПиА.
• Замена старого жесткого участка трубопровода на гибкий с сохранением существующей резьбы G 3/4".

Практические советы

• Перед установкой проверьте внутренний диаметр вашей оплётки - он должен точно соответствовать 16 мм. Отклонение более +-0,5 мм снижает герметичность.
• Если оплётка слишком жёсткая - слегка расширьте её конец плоскогубцами, чтобы легче войти в корпус.
• При многократном использовании осмотрите уплотнительное кольцо внутри корпуса - при появлении трещин или сплющивания замените весь соединитель.
• Для удобства сборки можно смазать резьбу G 3/4" немного машинным маслом - это предотвратит заклинивание.
• Arтикул vf.422.af.016034 от VALFEX имеет одинаковые параметры в каждой партии - можно заказывать запасные части без риска несовместимости.
