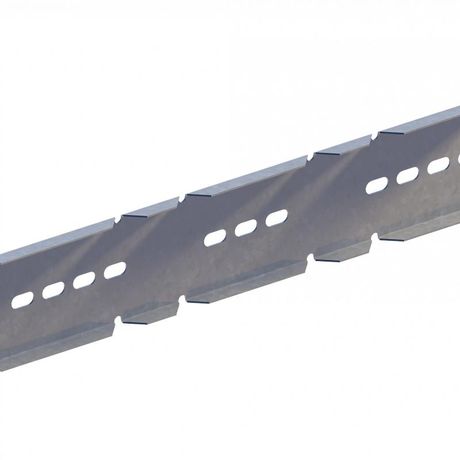

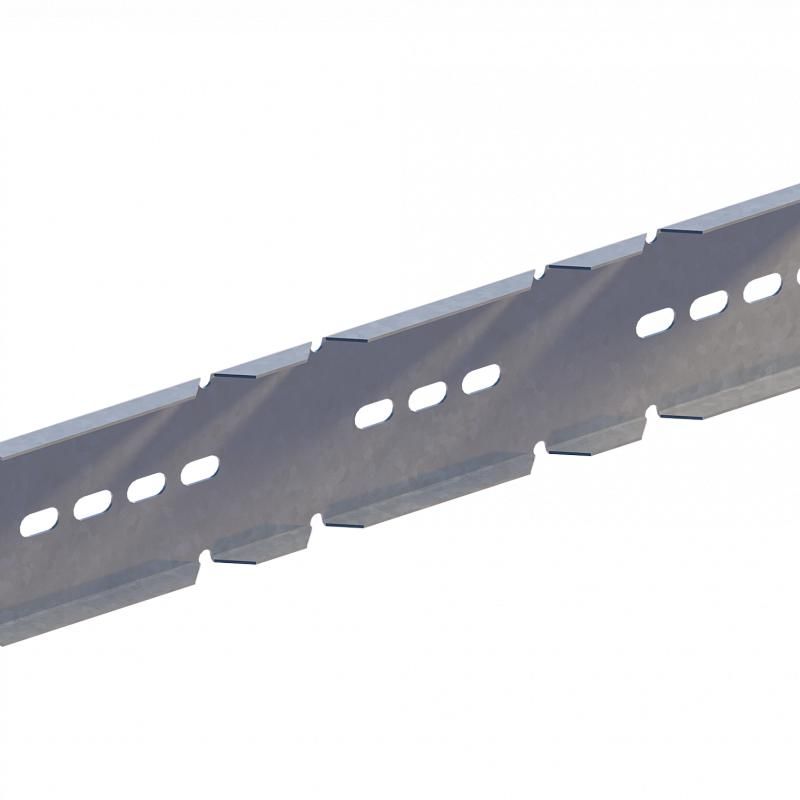

Соединитель переходный НЛ-СПц УТ2,5 (h=70 мм, s=1,2 мм) - Н0112155300 СОЭМИ

Соединитель переходный НЛ-СПц УТ2,5 (h=70 мм, s=1,2 мм) от СОЭМИ используется для соединения лотков различной ширины и создания горизонтальных поворотов кабельной трассы под углом 90°. Продукт соответствует требованиям ТУ 3449-017-05774835-2007 и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Соединитель переходный НЛ-СПц УТ2,5 применяется для:

• соединения двух прямых кабельных лотков с разницей в ширине 100–200 мм;
• организации горизонтального поворота трассы на 90°;
• обеспечения плавного перехода кабеля между участками лотка разного сечения.

Подходит для использования в промышленных объектах: заводских цехах, распределительных устройствах, энергообъектах, где требуется надежная и долговечная кабельная трасса.

Технические характеристики

• Тип изделия: соединитель переходный
• Материал: сталь
• Толщина стенки: 1,2 мм
• Высота: 74 мм (указано в характеристиках; в названии указано 70 мм - допуск учета технологического отклонения)
• Длина: 400 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное антикоррозийное покрытие
• Цвет: серый
• Исполнение: без встроенного соединителя - требует внешних болтовых элементов
• Климатическое исполнение: УТ2,5 - предназначено для работы при температуре от −40C до +40C, повышенной влажности и запыленности
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Соединитель переходный НЛ-СПц УТ2,5 совместим с лотками серии НЛ-СПц, имеющими ширину, отличающуюся на 100 или 200 мм. Для установки необходимы:

• два соединителя переходных - один на каждом конце лотка;
• болты и гайки с резьбой М8 - для фиксации к боковым стенкам лотков;
• шайбы и замочные элементы - рекомендуются для предотвращения саморазвинчивания.

Монтаж выполняется на ровную поверхность. Перед сборкой проверьте соответствие внутреннего профиля лотка и соединителя - зазор не должен превышать 1–2 мм. Не используйте силовые инструменты для затяжки - перегрузка может деформировать оцинкованную поверхность.

Безопасность и стандарты

Соединитель переходный НЛ-СПц УТ2,5 произведен в соответствии с техническими условиями ТУ 3449-017-05774835-2007. Оцинкование по методу Сендзимира обеспечивает соответствие требованиям к защите от коррозии в средах с повышенной влажностью и химической активностью. Сертификация продукта подтверждает безопасность эксплуатации в промышленных системах управления кабелями.

Преимущества

• высокая механическая прочность благодаря стальному корпусу толщиной 1,2 мм;
• долговечность покрытия - оцинковка Сендзимира устойчива к механическим повреждениям и коррозии даже при частичном сколе;
• универсальность - позволяет решать задачи перехода между лотками разной ширины без замены всей трассы;
• совместимость с существующими компонентами серии НЛ-СПц - легко интегрируется в уже смонтированные системы.

Ограничения применения

• не предназначен для вертикальных поворотов - только горизонтальные изменения направления под 90°;
• не работает самостоятельно - требует пары аналогичных элементов и болтового крепления;
• не рекомендуется использовать в агрессивных средах с постоянным воздействием кислот, щелочей или морской воды - оцинковка имеет ограниченную стойкость к таким факторам;
• не подходит для лотков с толщиной стенки менее 1,2 мм - возможна потеря жесткости соединения.

Примеры использования

• соединение лотка шириной 200 мм с лотком 300 мм на участке маршрута кабельной трассы в цеху;
• поворот трассы вокруг оборудования, где невозможно проложить прямую линию;
• монтаж в распределительных пунктах, где меняются сечения кабельных каналов после выхода из шкафа;
• доработка старой кабельной сети при модернизации без замены всех лотков.

Практические советы

• Перед заказом убедитесь, что ширина ваших лотков отличается именно на 100 или 200 мм - другие значения не поддерживаются.
• Закупайте соединители переходные НЛ-СПц УТ2,5 парами - один элемент недостаточен для полноценного соединения.
• Не забудьте закупить болты М8 с шайбами - они не входят в комплект.
• При длительной эксплуатации в сыром помещении периодически осматривайте места соединений - наличие белого налета на оцинковке говорит о естественной реакции, но глубокая коррозия требует замены.
• Артикулы 112155300 и н0112155300 - это один и тот же товар, просто разные форматы номеров. Оба подходят для заказа.
