Соединитель переходный НЛ-СП У3 (h=50 мм, s=1,5 мм) - Н0113153400 СОЭМИ

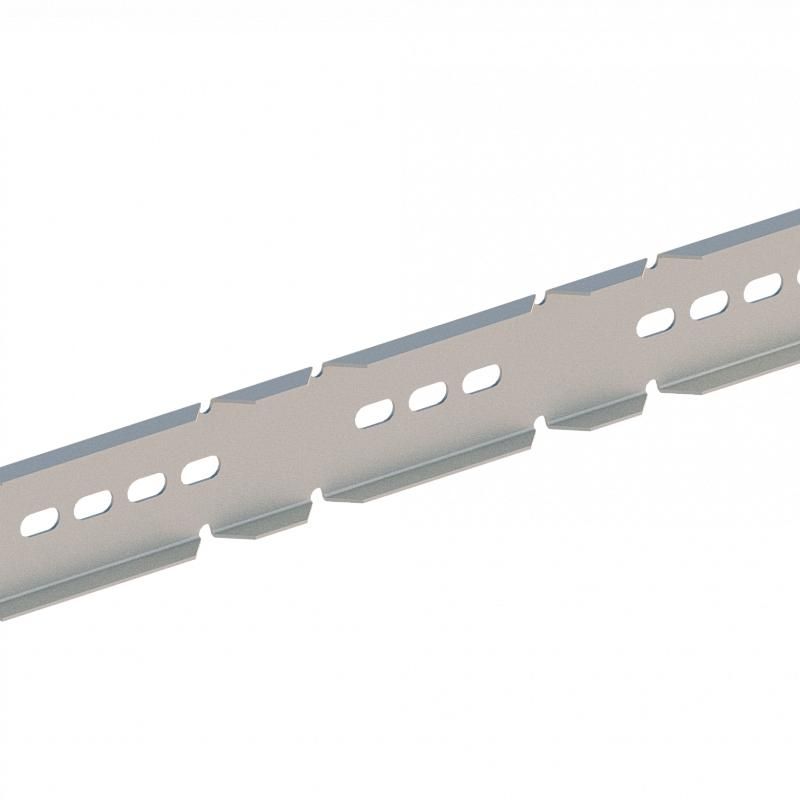

Соединитель переходный для лотка НЛ-СП У3 (h=50 мм, s=1,5 мм) сталь - элемент кабельной системы, предназначенный для соединения лотков различной ширины и создания горизонтальных поворотов под углом 90°. Продукт производства СОЭМИ Ст.Оскол, артикулы н0113153400 и 113153400, соответствует требованиям ТУ 3449-017-05774835-2007.

Назначение и область применения

Соединитель переходный для лотка НЛ-СП У3 используется для:

• соединения двух прямых лотков с разницей в ширине 100–200 мм;
• организации горизонтального поворота кабельной трассы на 90°;
• обеспечения плавного прохода кабелей между участками лотка разного размера.

Подходит для промышленных объектов: цеха, энергообъекты, автоматизированные линии, где требуется изменение направления или ширины кабельной дорожки без перегиба проводов.

Технические характеристики

• Тип изделия: соединитель переходный
• Материал: сталь
• Толщина стенки: 1,5 мм
• Высота: 74 мм (фактическая); учитывается при установке в систему с лотком h=50 мм
• Длина: 400 мм
• Покрытие: грунтование (защита от коррозии, требует дальнейшего окрашивания при необходимости)
• Цвет: серый
• Исполнение: без встроенного соединителя - требует внешних болтовых креплений
• Климатическое исполнение: У3 (для умеренного климата, помещения с контролируемой влажностью)
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Соединитель переходный для лотка НЛ-СП У3 (h=50 мм, s=1,5 мм) сталь совместим с лотками того же типа и толщины (s=1,5 мм). Для сборки необходимы:

• два таких соединителя - один на каждом конце стыка;
• болты и гайки M8 с шайбами - для фиксации к бортам лотков.

Рекомендованная последовательность монтажа:

1. Установите первый соединитель на более узкий лоток.
2. Закрепите второй - на более широкий.
3. Соедините детали друг с другом через отверстия, используя болты M8.
4. Проверьте плотность контакта и равномерность нагрузки на всю конструкцию.

Не допускается использование с лотками другой толщины (например, 2,0 мм) - возможна потеря жесткости и деформация.

Особенности конструкции

Форма соединителя обеспечивает плавный переход между лотками, предотвращает заедание кабелей и снижает механическую нагрузку на изоляцию. Габариты рассчитаны так, чтобы внутренний проём сохранял достаточную свободу для прокладки кабеля даже при максимальном расхождении ширины (до 200 мм). Высота 74 мм позволяет компенсировать разницу в уровне верха лотков при монтаже на одной плоскости.

Ограничения применения

• Не для вертикальных поворотов - предназначен исключительно для горизонтальной плоскости.
• Не рекомендуется использовать во взрывоопасных зонах без дополнительной защиты.
• Покрытие “грунтование” не является финишным - при эксплуатации вне помещений или в условиях повышенной влажности требуется нанесение антикоррозийного лакокрасочного слоя.
• Не совместим с лотками других типов (не НЛ-СП) или с другими толщинами стали (≠1,5 мм).

Примеры использования

• Переход от лотка 100 мм к 200 мм в технологическом корпусе завода.
• Обвод кабельной трассы вокруг оборудования с помощью поворота на 90° внутри щитовой комнаты.
• Соединение секций лотка после модернизации системы управления на производстве.

Практические советы

• При заказе всегда проверяйте соответствие толщины лотка (1,5 мм) - неверный выбор приведёт к люфтам и ослаблению крепления.
• Для долговечности в сыром воздухе - после монтажа покройте все стыки краской по металлу.
• Используйте только болты M8 с подходящими шайбами; саморезы или другие метизы недопустимы - риск растрескивания металла.
• При групповом использовании нескольких переходных - выстраивайте трассу с минимальными изгибами, чтобы не увеличивать усилия на кабели.
• Артикулы н0113153400 и 113153400 - идентичны, отличаются лишь форматом записи. Оба принадлежат одному продукту - Соединителю переходному для лотка НЛ-СП У3 (h=50 мм, s=1,5 мм) сталь от СОЭМИ Ст.Оскол.
