Соединитель переходный НЛ-СПц УТ1,5 (h=100 мм, s=1,5 мм) - Н0111156400 СОЭМИ

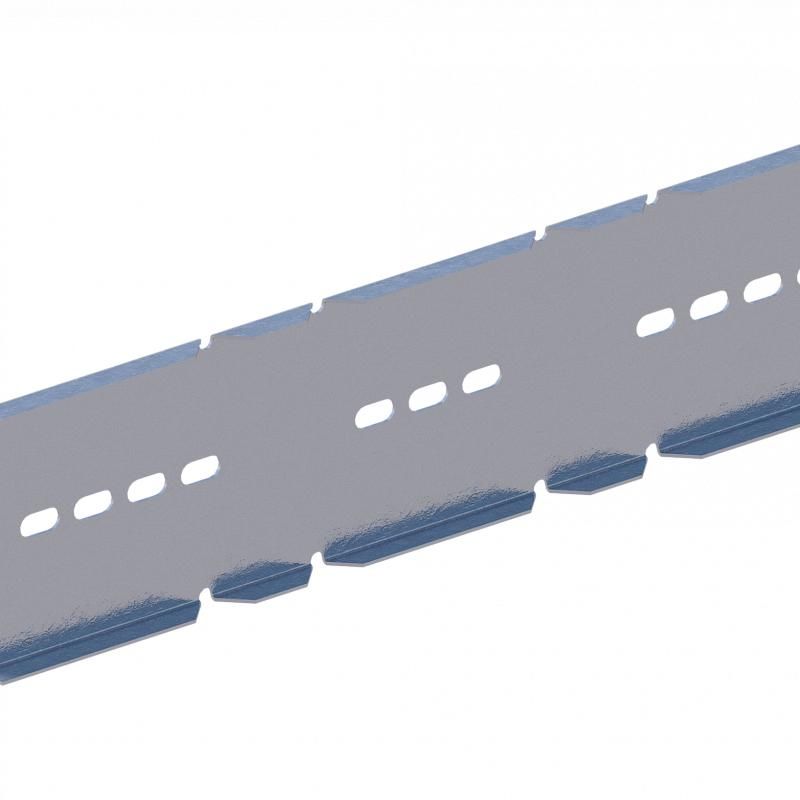

Соединитель переходный для лотка НЛ-СПц УТ1,5 (h=100 мм, s=1,5 мм) сталь используется для соединения прямых кабельных лотков различной ширины и создания горизонтальных поворотов под углом 90°. Этот элемент обеспечивает надёжную механическую связь между лотками, особенно когда требуется перепад по ширине - например, от 100 до 200 мм. Продукт производства СОЭМИ Ст.Оскол с артикулом н0111156400 соответствует требованиям ТУ 3449-017-05774835-2007.

Назначение и область применения

• Обеспечивает соединение двух прямых лотков с разницей в ширине - 100 мм и 200 мм.
• Создаёт горизонтальный поворот кабельной трассы под углом 90°.
• Подходит для систем прокладки силовых и слаботочных кабелей в промышленных помещениях, на заводах, в распределительных устройствах.
• Не предназначена для вертикального изменения направления трассы - применяется исключительно в горизонтальной плоскости.

Технические характеристики

• Тип изделия: Соединитель переходный
• Материал: Сталь
• Покрытие: Горячий цинк - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Толщина стенки: 1,5 мм - обеспечивает достаточную жесткость при нагрузках от кабелей
• Высота: 100 мм - совпадает с высотой стандартных лотков НЛ-СПц
• Длина: 400 мм - позволяет равномерно распределить усилия при болтовом соединении
• Исполнение: Без внутреннего соединителя - требует установки внешних болтовых комплектов
• Цвет: Серый - цвет цинкового покрытия после формирования
• Климатическое исполнение: УТ1,5 - рассчитан на работу в умеренно холодном и влажном климате, в закрытых помещениях с контролируемой температурой
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Соединитель переходный НЛ-СПц УТ1,5 (h=100 мм, s=1,5 мм) сталь совместим с лотками серии НЛ-СПц, имеющими одинаковую высоту 100 мм и толщину стенки 1,5 мм. Для сборки потребуется:

• Два таких соединителя - по одному с каждой стороны стыка лотков;
• Четыре болта M8 с гайками и шайбами - фиксируют соединитель к бортам лотков;
• Равномерное затягивание болтов - чтобы избежать деформации профиля.

Перед монтажом проверьте соответствие ширины лотков - допустима разница только 100–200 мм. Не используйте этот элемент для лотков другой серии или с другими габаритами - возможна потеря герметичности и прочности.

Безопасность и стандарты

• Произведён по технологии горячего цинкования - снижает риск электрохимической коррозии при контакте с другими металлами.
• Соответствует техническим условиям ТУ 3449-017-05774835-2007 - гарантирует механическую долговечность и совместимость с серийными лотками.
• Не содержит свинца и других запрещённых веществ - безопасен для окружающей среды и персонала.

Преимущества

• Высокая механическая прочность благодаря стали толщиной 1,5 мм и качественному цинкованию.
• Устойчивость к воздействию влаги и химических паров - идеально для помещений с повышенной влажностью.
• Простота монтажа - стандартные болты M8 легко доступны на рынке.
• Сохраняет форму даже при значительной нагрузке от кабелей - не прогибается под весом.

Ограничения применения

• Не для вертикальных поворотов - только горизонтальные участки трассы.
• Не работает с лотками другого типа (например, ЛП, КЛ, НЛ-СП) - отличаются по форме и размерам крепёжных отверстий.
• Требует обязательного использования двух экземпляров на одном стыке - нельзя использовать единично.
• Не рекомендован для открытых площадок без защиты от осадков - хотя есть цинкование, длительное воздействие дождя и солнца может снизить срок службы.

Примеры использования

• Соединение лотка 100 мм шириной с лотком 200 мм - типовая задача при модернизации кабельных трасс.
• Поворот трассы вокруг колонны или оборудования внутри цеха.
• Замена старого лотка на более широкий без замены всей системы - экономия времени и материалов.
• Прокладка кабеля через зону с изменением плотности проводов - например, от щита управления к группе станков.

Практические советы

• Перед установкой протестируйте свободное перемещение кабелей через соединитель - убедитесь, что радиус изгиба не меньше минимально допустимого для вашего типа кабеля.
• Проверяйте наличие всех четырёх точек крепления - недостаточно одного болта на сторону.
• При работе в местах с частыми вибрациями (станки, конвейеры) дополнительно используйте контргайки или антивибрационные шайбы.
• Артикулы н0111156400 и 111156400 - это один и тот же продукт; первый вариант чаще встречается в каталогах, второй - в документации поставщика.
• Храните детали в сухом месте - даже с цинкованием, контакт с влагой перед монтажом может вызвать белые пятна оксидов, которые не влияют на функциональность, но портят эстетику.
