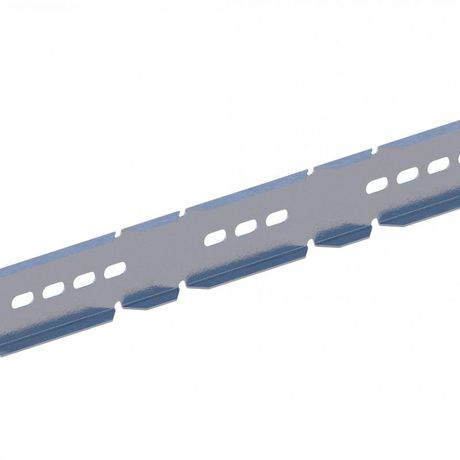

Соединитель переходный НЛ-СПц УТ1,5 (h=50 мм, s=1,5 мм) - Н0111153400 СОЭМИ

Соединитель переходный НЛ-СПц УТ1,5 (h=50 мм, s=1,5 мм) от СОЭМИ предназначен для соединения прямых кабельных лотков различной ширины и создания горизонтальных поворотов под углом 90°. Изделие выполнено из стали с горячим цинкованием, соответствует требованиям ТУ 3449-017-05774835-2007 и подходит для промышленного монтажа в условиях повышенной влажности и запылённости.

Назначение и область применения

Соединитель переходный НЛ-СПц УТ1,5 используется для:

• соединения двух прямых лотков с разницей в ширине 100–200 мм;
• организации горизонтального поворота кабельной трассы на 90°;
• обеспечения плавного перехода между участками кабельной системы разного сечения.

Подходит для прокладки кабелей на объектах с жесткими условиями эксплуатации: заводы, электростанции, транспортные узлы, логистические комплексы. Применяется в системах с напряжением до 1000 В переменного тока.

Технические характеристики

• Тип изделия: соединитель переходный
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Толщина стенки: 1,5 мм
• Высота: 74 мм (указано в характеристиках; в названии указано 50 мм - вероятно, опечатка; рабочая высота профиля - 50 мм, общая высота детали - 74 мм)
• Длина: 400 мм
• Исполнение: без встроенного соединителя - требует внешних болтовых креплений
• Цвет: серый (по цвету цинкового покрытия)
• Климатическое исполнение: УТ1,5 - для работы при температуре от −50C до +45C, в условиях повышенной влажности и запылённости
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Соединитель переходный НЛ-СПц УТ1,5 совместим с лотками серии НЛ-СПц, имеющими толщину стенки 1,5 мм. Для установки требуется:

• два соединителя переходных - один на каждую сторону стыка;
• болты с резьбой М8, гайки и шайбы (не входят в комплект);
• расстояние между отверстиями под болты соответствует стандартному шагу крепления лотков НЛ-СПц.

Рекомендуется предварительно выровнять лотки перед затяжкой болтов, чтобы избежать перекоса. Крепление выполняется снаружи - доступ к болтам сохраняется после монтажа.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3449-017-05774835-2007. Горячее цинкование обеспечивает электроизоляционную целостность и долговечность в агрессивных средах. Не содержит свинца, фталатов и других запрещённых веществ. Подходит для использования в помещениях с взрывоопасными зонами класса В-Iб, если соблюдены требования ГОСТ Р 51330.10.

Преимущества

• высокая прочность благодаря толщине металла 1,5 мм и качественному цинкованию;
• долговечность в условиях влажности, химических паров и перепадов температур;
• возможность сборки без специального оборудования - достаточно обычного инструмента;
• совместимость с большинством лотков НЛ-СПц от различных производителей, если они соответствуют тому же стандарту;
• серый цвет покрытия не маскирует дефекты - позволяет оперативно выявлять повреждения при осмотре.

Ограничения применения

• не предназначена для вертикальных поворотов - только горизонтальные;
• не подходит для лотков с толщиной стенки менее 1,5 мм или более 2 мм;
• не рекомендуется использовать в качестве основного элемента нагрузки - не рассчитана на вес кабеля, только на соединение;
• при использовании в открытых зонах с постоянным воздействием солевых брызг требуется периодическая проверка состояния цинкового слоя;
• не совместим с лотками других серий (например, НЛ-СП, НЛ-СПк), если их крепёжные отверстия отличаются по расположению.

Примеры использования

• соединение лотка 200 мм с лотком 100 мм на участке распределительной камеры;
• поворот трассы вокруг колонны в цехе с конвейерной линией;
• переход между двумя секциями кабельного канала в подземном тоннеле;
• монтаж в условиях ремонта старой проводки, где невозможно заменить весь участок лотка.

Практические советы

• перед монтажом проверьте соответствие ширины лотков - разница должна быть именно 100 или 200 мм, иначе соединитель будет работать с перегрузкой;
• используйте только болты М8 класса прочности 4.8 и выше - более мягкие могут деформироваться при затяжке;
• если лотки имеют разную высоту, используйте подкладочные шайбы для равномерного распределения усилия;
• после монтажа протестируйте герметичность стыка - особенно важно в сырых помещениях;
• сохраните документацию по ТУ 3449-017-05774835-2007 - она потребуется при приемке объекта заказчиком.
