Соединитель проводов СИЗ-1 2.0-4.0кв.мм (уп.100шт) IEK USC-10-5-100

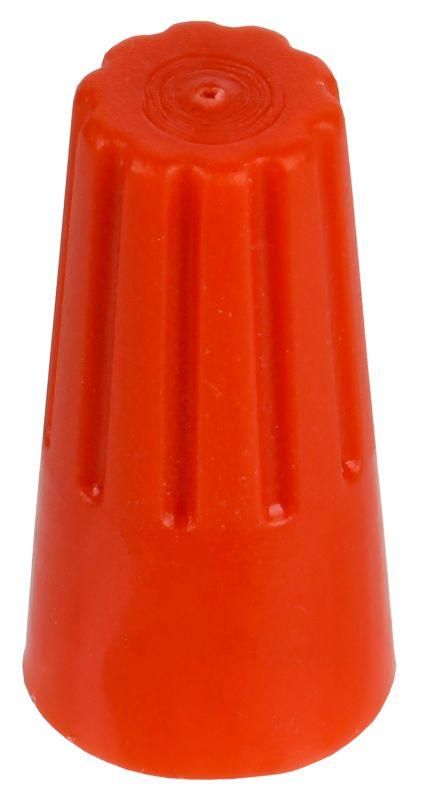

Соединительный изолирующий зажим СИЗ-1 2,0-4,0 мм2 оранжевый (100 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции одножильных или многожильных медных проводов сечением 2–4 мм2. Этот зажим применяется в распределительных коробках, щитах и других точках ответвления электропроводки. Артикул usc-10-5-100 соответствует упаковке на 100 единиц.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-1 2,0-4,0 мм2 оранжевый (100 шт) используется для создания надёжного электрического контакта между двумя или более проводами, а также для их изоляции после соединения. Подходит для работы в бытовых, коммерческих и промышленных сетях с напряжением до 450 В. Применяется в распределительных коробках, электрощитах, на участках ответвлений проводки. Не предназначен для соединения алюминиевых проводов или проводов под нагрузкой.

Технические характеристики

• Сечение жил: 2–4 мм2 - оптимальная рабочая зона для медных проводов среднего сечения
• Номинальное напряжение: 450 В - обеспечивает безопасную работу в бытовой и промышленной сети 220/380 В
• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Материал корпуса: ПВХ - устойчив к механическим повреждениям, не горюч, химически стабилен
• Рабочая температура: от –10 C до +45 C - подходит для установки внутри помещений, в том числе в неотапливаемых зонах
• Ширина ячейки: 11 мм - позволяет легко защёлкивать зажим на подготовленном пучке проводов
• Цвет: оранжевый - стандартизированная цветовая маркировка для удобства идентификации
• Количество контактов: один - соединяет одну группу проводов (не является переходником между цепями)

Совместимость и монтаж

Зажим совместим только с медными проводами. Перед установкой необходимо зачистить изоляцию с концов проводов на 10–15 мм, скрутить жилы руками или плоскогубцами, затем плотно вставить в зажим и закрутить по часовой стрелке до упора. Монтаж выполняется без инструментов - достаточно вращения зажима. Убедитесь, что все жилы полностью вошли внутрь и не торчат. После монтажа проверьте прочность соединения легким потягиванием.

Безопасность и стандарты

Соединительный изолирующий зажим СИЗ-1 2,0-4,0 мм2 оранжевый (100 шт) соответствует требованиям ГОСТ Р 50597-93 и сертифицирован для использования в электроустановках до 1000 В. Обеспечивает класс защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не рассчитан на воздействие воды или пыли вне герметичных коробок.

Преимущества

• Не требует пайки, сварки или болтов - экономит время при монтаже
• Автоматическая изоляция - исключает риск замыкания на соседние провода
• Удобная цветовая маркировка - оранжевый цвет указывает на сечение 2–4 мм2, снижает вероятность ошибки
• Высокая механическая прочность - не деформируется при нормальной эксплуатации
• Упаковано по 100 шт - выгодно для массового монтажа

Ограничения применения

• Не использовать для алюминиевых или медно-алюминиевых проводов - материал ПВХ не компенсирует различия в коэффициентах теплового расширения
• Не применять в условиях температур ниже –10 C - материал становится хрупким
• Не допускается использование в открытых наружных установках - отсутствует защита от влаги и УФ-излучения
• Не подходят для соединения проводов под нагрузкой - всегда отключайте питание перед монтажом
• Не рекомендуются для высокочастотных или импульсных цепей - возможны потери и нагрев

Примеры использования

• Подключение светильника в распределительной коробке
• Ответвление питания для розетки от основной линии
• Соединение проводов в щите управления насосом или вентилятором
• Объединение фазных проводов в трёхпроводной системе освещения

Практические советы

• Перед установкой обязательно скручивайте жилы - даже слабая скрутка увеличивает контактную площадь и долговечность соединения
• Выбирайте зажим по максимальному сечению - если провод 3,5 мм2, используйте именно этот тип, а не СИЗ-2 (для 4–6 мм2)
• Не затягивайте слишком сильно - можно повредить жилы, особенно если они многожильные

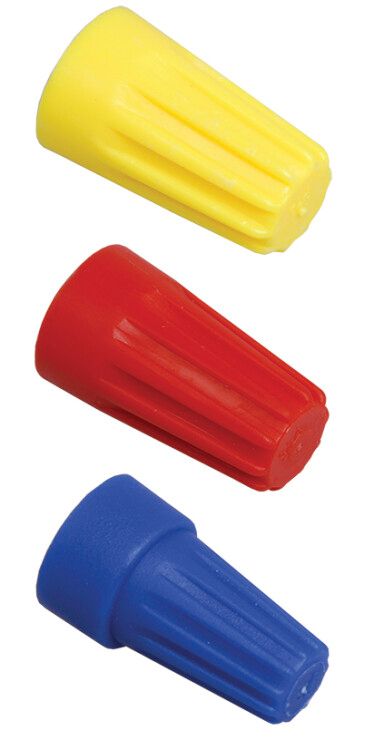

• Проверяйте соответствие цвета зажима сечению: оранжевый = 2–4 мм2, белый = 0,5–1,5 мм2, красный = 1,5–2,5 мм2
• Храните в сухом месте - влага может вызвать коррозию жил и снижение изоляционных свойств
