Соединитель проволоки универсальный * (249 6-10 CU) | 5311417 OBO Bettermann

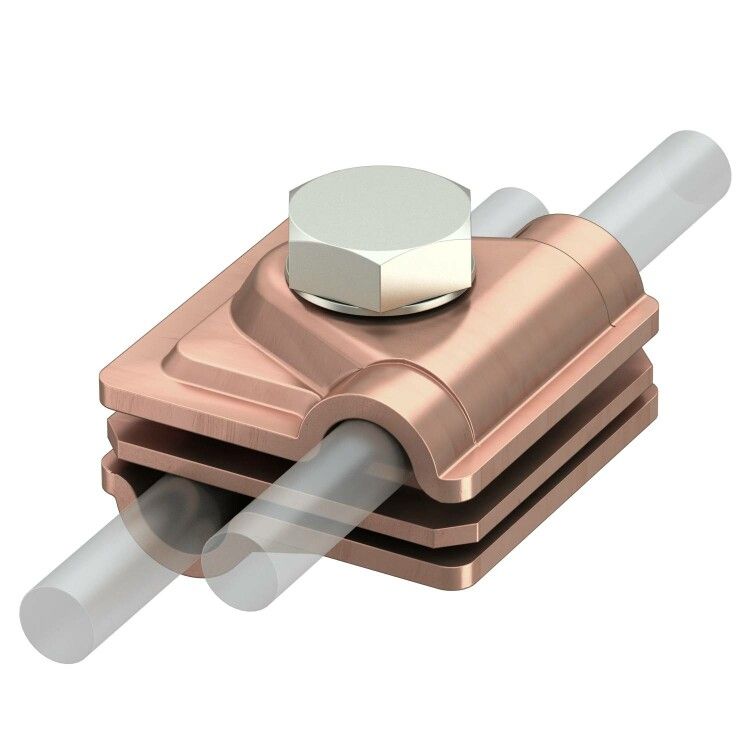

Соединитель проволоки универсальный d 6-8/8-10 медь 249 6-10 CU от OBO BETTERMANN предназначен для надёжного электрического соединения медных проводников различного сечения в системах молниезащиты и заземления. Устройство обеспечивает механическую прочность и стабильный контакт без необходимости пайки.

Назначение и область применения

Соединитель проволоки универсальный d 6-8/8-10 медь 249 6-10 CU используется для создания постоянных электрических соединений между медными проводниками в системах молниезащиты, заземления и уравнивания потенциалов. Подходит для T-образных, крестообразных и параллельных соединений. Применяется на объектах энергетики, промышленности, транспорта и жилой застройки, где требуется высокая надёжность контакта и долговечность.

Технические характеристики

• Тип: Соединитель проволоки с промежуточной пластиной
• Материал: Медь - обеспечивает низкое переходное сопротивление и хорошую проводимость
• Диапазон сечений:
  • Первый проводник: 6–8 мм (диаметр)
  • Второй проводник: 8–10 мм (диаметр)
• Крепёж: Болт M10×30 из нержавеющей стали с пружинной шайбой по DIN 137
• Покрытие: Необработанная поверхность - требует защиты от коррозии в агрессивных средах
• Стандарт: Соответствует VDE 0185-305 (IEC 62305)

Совместимость и монтаж

Соединитель проволоки универсальный d 6-8/8-10 медь 249 6-10 CU совместим исключительно с медными проводниками. Для монтажа необходимо:

• Зачистить концы проводников до металлического блеска
• Разместить провода между промежуточными пластинами так, чтобы они не перекрывали друг друга
• Закрутить болт M10×30 с пружинной шайбой моментом, достаточным для плотного прилегания - без перегрузки
• Убедиться, что проводники полностью зажаты и не имеют люфта

Инструмент: гаечный ключ на 17 мм. Не используйте ударные инструменты - это повредит резьбу и деформирует пластину.

Безопасность и стандарты

Соединитель проволоки универсальный d 6-8/8-10 медь 249 6-10 CU соответствует немецкому стандарту VDE 0185-305 и международному IEC 62305, которые регламентируют требования к системам молниезащиты. Это гарантирует соответствие нормам безопасности при прохождении импульсных токов молнии и длительных токов замыкания.

Преимущества

• Высокая механическая прочность благодаря массивной медной пластине и болтовому соединению
• Автоматическое поддержание давления - пружинная шайба компенсирует тепловое расширение и вибрацию
• Быстрая установка - не требует сварки, пайки или специальных инструментов
• Подтверждённая термическая стойкость при больших токах - подходит для условий молниезащиты

Ограничения применения

• Не применяется для алюминиевых, стальных или многожильных проводников - возможен риск нагрева и окисления
• Не предназначена для открытого монтажа во влажных или химически активных средах без дополнительной антикоррозийной защиты
• Не рекомендуется использовать в местах с частыми механическими нагрузками или вибрациями без фиксации корпуса
• Не допускается применение с проводниками меньше 6 мм или больше 10 мм - потеря герметичности и снижение токоёмкости

Примеры использования

• Соединение вертикального стержня молниеотвода с горизонтальной лентой заземления
• Объединение нескольких медных проводников в точке равнопотенциального соединения
• Соединение проводника контура заземления с основным заземляющим устройством
• Формирование ответвлений в сетях уравнивания потенциалов в промышленных цехах

Практические советы

• При использовании в условиях повышенной влажности (например, на крыше или в подвале) после монтажа обработайте место соединения битумной мастикой или специальным составом против коррозии
• Проверяйте затяжку болта через год после установки - особенно в условиях температурных колебаний
• Не используйте этот соединитель вместо клеммы для подключения оборудования - он предназначен только для соединения проводников
• Артикул 5311417 и обозначение 249 6-10 CU - это один и тот же продукт; при заказе можно использовать любой вариант
• Соединитель проволоки универсальный d 6-8/8-10 медь 249 6-10 CU от OBO BETTERMANN - проверенный временем элемент в профессиональных системах молниезащиты
