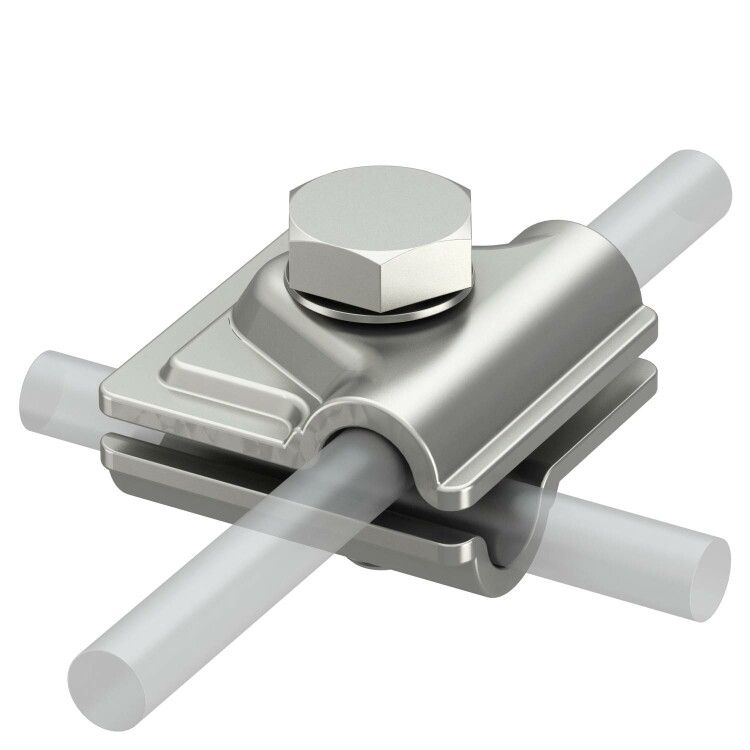

Соединитель прутка универсальный (249 8-10 VA) | 5311551 OBO Bettermann

Соединитель проволоки универсальный (249 8-10 VA) от OBO BETTERMANN предназначен для надёжного механического соединения металлических прутков или проводников диаметром 8–10 мм. Простой и прочный дизайн позволяет использовать его в системах молниезащиты, заземления и других электротехнических контурах, где важна долговечность и устойчивость к внешним воздействиям.

Назначение и область применения

Соединитель 249 8-10 VA используется для создания постоянных электрических соединений между стальными прутками или проводниками. Подходит для T-образных, крестообразных и параллельных соединений. Часто применяется в системах молниезащиты зданий, заземления промышленного оборудования, а также в конструкциях, требующих жёсткой фиксации проводящих элементов на открытом воздухе.

Технические характеристики

• Тип соединителя: 249 8-10 VA
• Диаметр соединяемых проводников: 8–10 мм (оба проводника одинакового диапазона)
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 )
• Крепёж: винт M10×30 с шестигранной головкой
• Покрытие: необработанная поверхность - без антикоррозийного покрытия, защищается самим материалом
• Стандарт соответствия: VDE 0185-305 (эквивалент МЭК 62305)

Совместимость и монтаж

Соединитель 249 8-10 VA совместим с любыми металлическими проводниками диаметром 8–10 мм, изготовленными из меди, стали или алюминия. Для установки необходимо:

• Зачистить концы проводников до металла;
• Вставить их в отверстия соединителя до упора;
• Затянуть винт M10×30 моментом 10–12 Нм (не перетягивать!);
• Убедиться, что проводники плотно прижаты и не имеют люфта.

Работает без инструментов для подготовки - достаточно гаечного ключа на 17 мм. Соединение не требует пайки или сварки.

Безопасность и стандарты

Соединитель 249 8-10 VA сертифицирован в соответствии с VDE 0185-305, который регламентирует требования к системам молниезащиты. Это гарантирует соответствие нормам безопасности для токов молнии и длительных токов замыкания. Использование в системах, не соответствующих этим стандартам, не рекомендуется.

Преимущества

• Высокая механическая прочность благодаря нержавеющей стали V2A - выдерживает нагрузки и вибрации
• Устойчивость к коррозии - материал не ржавеет даже во влажной среде
• Быстрая установка - не требуется сварка, пайка или специальные инструменты
• Гарантированная электрическая проводимость - контакт обеспечивается давлением винта, а не оксидной плёнкой
• Подходит для наружной установки - не боится температурных колебаний и атмосферных осадков

Ограничения применения

• Не предназначена для соединения проводников меньшего диаметра (менее 8 мм) - возможен слабый контакт
• Не подходит для многожильных мягких проводов - только цельные прутки или одножильные жёсткие провода
• Не имеет изоляции - нельзя применять в местах, где есть риск случайного контакта с другими токоведущими частями
• Не следует использовать в агрессивных химических средах (например, вблизи кислотных выбросов) - хотя V2A устойчива, длительный контакт с солями или кислотами снижает срок службы

Примеры использования

• Соединение вертикальных стержней молниеотвода с горизонтальной лентой заземления
• Фиксация стальных прутков в сетчатой системе молниезащиты крыши
• Объединение нескольких заземляющих электродов в единую цепь
• Создание ответвлений в заземляющем контуре промышленного объекта

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в диапазон 8–10 мм. Отклонение более чем на 0,5 мм снижает надёжность контакта.
• Используйте только оригинальный винт M10×30, входящий в комплект. Замена другим винтом может повредить резьбу или изменить усилие затяжки.
• После монтажа проверьте соединение на герметичность - если видны щели между проводником и корпусом, повторите затяжку.
• На открытых участках можно дополнительно закрыть соединитель термоусадочным кожухом для защиты от механических повреждений - но не для изоляции!
• Соединитель 249 8-10 VA от OBO BETTERMANN рассчитан на многократную сборку/разборку - при необходимости его можно демонтировать и переустановить без потери качества контакта.
