Соединитель разделительной полочки (TSGV A2) | 6067970 OBO Bettermann

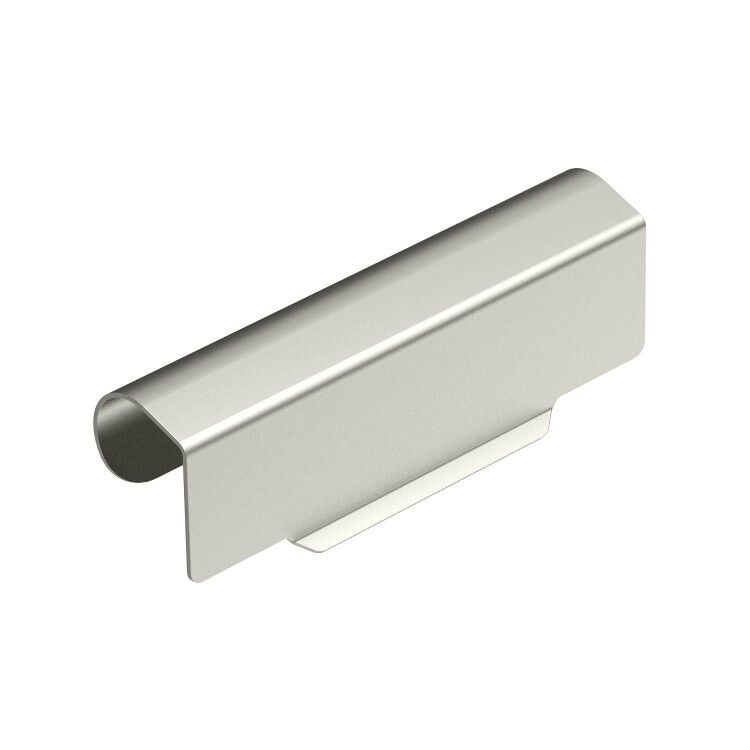

Соединитель разделительной полочки TSGV VA4310 от OBO Bettermann предназначен для надёжного и быстрого крепления разделительных полочек TSG к боковым стенкам кабельных лотков без использования болтов. Артикул 6067970 обеспечивает устойчивую фиксацию в системах кабельных трасс LKS, подходящих для промышленных объектов, цехов и распределительных щитов.

Назначение и область применения

Соединитель разделительной полочки TSGV VA4310 используется для установки вертикальных разделительных перегородок внутри кабельных лотков. Он позволяет изолировать группы кабелей по функциональному назначению - например, силовые и слаботочные цепи - без сверления или дополнительных крепёжных элементов. Применяется в системах кабельных трасс LKS и KTS, где важна скорость монтажа и сохранение целостности корпуса лотка.

Технические характеристики

• Тип изделия: соединитель для безвинтового крепления
• Материал: нержавеющая сталь - устойчива к коррозии, подходит для агрессивных сред
• Конструктивное исполнение: полоса - компактная форма для плотного прилегания к стенке лотка
• Тип крепления: безвинтовое зажимное - не требует инструментов при установке
• Совместимость с кабельными лотками: да - работает с лотками системы LKS/KTS
• Защитное покрытие: необработанная поверхность - не имеет антикоррозийного или декоративного покрытия, но сохраняет прочность стали

Совместимость и монтаж

Соединитель TSGV VA4310 совместим только с кабельными лотками серии LKS и KTS от OBO Bettermann. Устанавливается на любую высоту боковой стенки лотка за счёт зажимного механизма - достаточно вставить полочку в паз и защёлкнуть соединитель. Монтаж выполняется вручную, без шуруповёрта или гаечных ключей. Для правильной работы важно, чтобы толщина стенки лотка соответствовала допустимой нагрузке зажима - не более 1,5 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в промышленной среде. Хотя явных сертификатов в данных нет, материал и конструкция соответствуют принципам стандарта IEC 61537 для кабельных лотков. Нержавеющая сталь исключает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Быстрая установка - не нужны болты, гайки или инструменты
• Высокая механическая прочность - нержавеющая сталь выдерживает значительные нагрузки
• Гибкость расположения - можно монтировать на любом уровне боковой стенки
• Сохранение герметичности лотка - отсутствие сверления снижает риск попадания пыли и влаги внутрь

Ограничения применения

• Не подходит для лотков других производителей - только для систем LKS/KTS от OBO Bettermann
• Не рекомендуется для внешней установки без защиты от атмосферных воздействий - необработанная поверхность может окисляться при длительном контакте с влагой
• Запрещено использовать в условиях постоянного механического удара или вибрации выше нормы - зажим может ослабнуть
• Не применяется для крепления тяжёлых оборудования - только для разделительных полочек малой массы

Примеры использования

• Разделение силовых и сигнальных кабелей в промышленных панелях
• Формирование каналов для кабелей управления на конвейерах
• Устройство отдельных маршрутов в распределительных щитах с высокой плотностью проводов
• Монтаж временных решений на объектах с ограниченным доступом к инструментам

Практические советы

• Перед установкой проверьте толщину стенки лотка - она должна быть в пределах 0,8–1,5 мм для надёжного зацепления
• Не используйте соединитель TSGV VA4310 в паре с пластиковыми или алюминиевыми лотками - он рассчитан только на стальные профили LKS
• Если требуется повышенная защита от коррозии - дополнительно нанесите антикоррозийный состав на контактные поверхности
• При частом обслуживании кабелей выбирайте модели с возможностью многократного демонтажа - этот соединитель легко снимается без повреждения лотка
