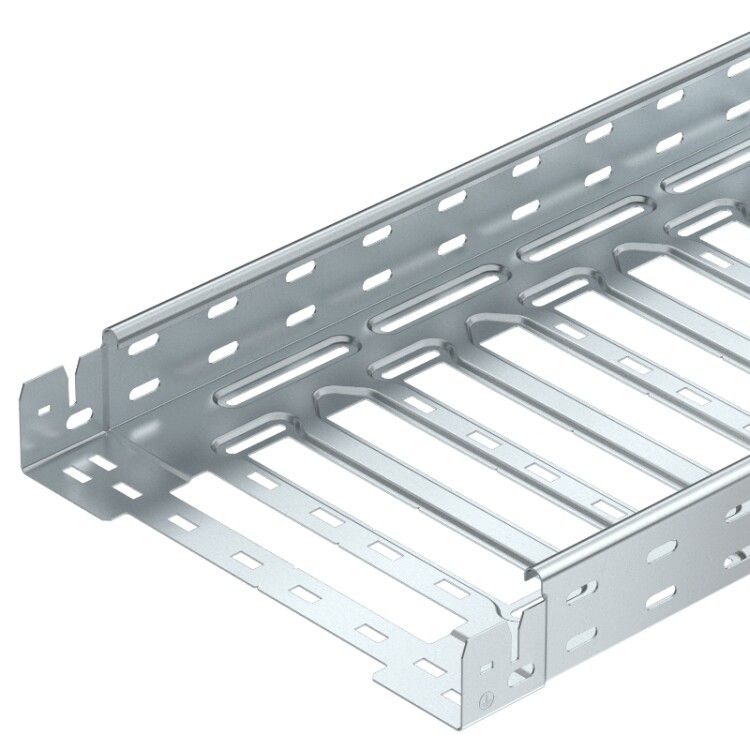

Кабельный листовой лоток перфорированный 60x200x3050 (SKSM 620 FT) | 6059477 OBO Bettermann

Кабельный листовой лоток перфорированный 60x200x3050 мм сталь 1.5 мм SKSM 620 FT от OBO BETTERMANN - это готовый к монтажу элемент системы кабельных трасс KTS, предназначенный для прокладки силовых и слаботочных кабелей в промышленных помещениях. Благодаря интегрированному соединителю и перфорированной боковой стенке, он ускоряет сборку и обеспечивает гибкость в распределении кабелей.

Назначение и область применения

Кабельный лоток перфорированный SKSM 620 FT используется для прокладки кабелей в промышленных зонах, на производствах, в логистических комплексах и объектах с высокими требованиями к надёжности. Подходит для горизонтальной прокладки вдоль стен, потолков или опор. Применяется там, где требуется быстрая сборка, доступ к кабелям и совместимость с другими элементами системы KTS. Учитывая соответствие директиве VdS 2092, лоток допущен к использованию в помещениях с установленными спринклерными системами пожаротушения.

Технические характеристики

• Размеры: 60 × 200 × 3050 мм (высота × ширина × длина внешняя); полезная длина после сборки - 3000 мм
• Толщина стали: 1,5 мм - обеспечивает жесткость и долговечность при нагрузках
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивных средах
• Перфорация: сплошная боковая перфорация 7×20 мм, шаг 30% - позволяет фиксировать кабели, кронштейны, ответвления и другие компоненты
• Полезное сечение: 11 800 мм2 - достаточное для прокладки большого количества кабелей без перегрева
• Исполнение: с интегрированным соединителем - исключает необходимость в дополнительных крепёжных деталях при стыковке

Совместимость и монтаж

Кабельный лоток SKSM 620 FT совместим с всей серией KTS от OBO BETTERMANN. Интегрированный соединитель позволяет легко состыковывать лотки друг с другом без болтов - достаточно вставить один лоток в другой до щелчка. Перфорация по бокам даёт возможность крепить к нему крепёжные планки, переходники, крышки и кабельные зажимы. Монтаж выполняется на кронштейнах, подвесах или крепёжных профилях. Для вертикальной прокладки рекомендуется использовать специальные поддерживающие элементы из той же серии.

Безопасность и стандарты

Кабельный лоток соответствует требованию VdS 2092 - норме, регламентирующей применение кабельных систем в помещениях с автоматическими спринклерными системами пожаротушения. Горячее цинкование повышает огнестойкость и снижает риск возгорания при перегрузке. Материал не содержит вредных веществ и соответствует RoHS.

Преимущества

• Ускоренная сборка благодаря интегрированному соединителю - меньше времени на монтаж
• Высокая прочность за счёт толщины стали 1,5 мм - выдерживает механические нагрузки
• Горячее цинкование - длительный срок службы без обслуживания, даже во влажных условиях
• Перфорация 30% - удобство для модификации и добавления новых кабелей без демонтажа
• Совместимость с серийным решением KTS - единая система для всех типов трасс

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя есть цинкование, IP-защита не указана
• Не рассчитан на частые изгибы; для поворотов используются специальные углы серии KTS
• Внешний размер 3050 мм - при монтаже необходимо учитывать, что полезная длина - 3000 мм, остальное - на соединители
• Подходит для кабелей с суммарным сечением до 11 800 мм2 - превышение может вызвать перегрев

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевой промышленности
• Распределение силовых кабелей в цехах с автоматизированным оборудованием
• Обустройство кабельных трасс в логистических терминалах с пожаротушением
• Монтаж слаботочных сетей (LAN, CCTV) в серверных и коммуникационных шкафах

Практические советы

• При планировании трассы учтите, что длина лотка 3050 мм - это внешние габариты. Реальная длина между соединениями - 3000 мм. Это важно при расчете числа лотков и точек крепления.
• Для крепления используйте только оригинальные кронштейны и крепежи серии KTS - они обеспечивают правильную нагрузку и герметичность.
• Если нужна закрытая трасса - сочетайте этот лоток с крышками SKSM 620 C. Они подходят идеально по форме и перфорации.
• Проверьте посадочные места перед монтажом: перфорация должна быть чистой, без заусенцев - иначе затруднятся установка крепежей.
• Этот лоток - часть системы. Не смешивайте с аналогами других брендов - возможны проблемы с совмещением и нагрузкой.
