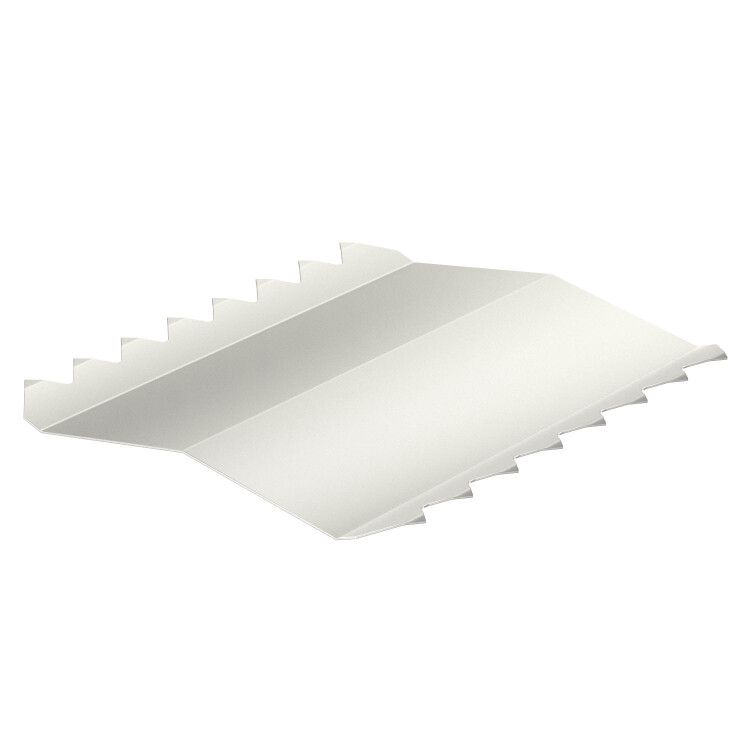

Соединитель стыковой кабельного канала LKM 80 мм сталь - 6247472 OBO Bettermann

Соединитель стыковой кабельного канала LKM 80 мм (сталь, нержавеющая сталь) (LKM SV80, ГСИ) предназначен для надёжного механического и электрического соединения секций кабельного канала LKM. Выполнен из нержавеющей стали, обеспечивает уравнивание потенциалов между участками системы и подходит для промышленных условий с высокими требованиями к долговечности.

Назначение и область применения

Соединитель стыковой кабельного канала LKM 80 мм (сталь, нержавеющая сталь) (LKM SV80, ГСИ) используется для соединения двух соседних элементов кабельного канала LKM в одну непрерывную систему. Он гарантирует не только физическую целостность трассы, но и электрическую связь между секциями за счёт функции выравнивания потенциалов. Применяется в промышленных объектах - на заводах, в цехах, на транспорте, где требуется безопасная прокладка силовых и слаботочных кабелей в металлических коробах.

Технические характеристики

• Тип изделия: Соединитель внутренний
• Материал: Нержавеющая сталь
• Размер совмещаемого канала: 80 мм
• Исполнение: Внутреннее - устанавливается внутри профиля канала
• Выравнивание потенциалов: Да - обеспечивает непрерывный электрический контакт между секциями
• Цвет: Серый
• Покрытие: Окраска - защитное антикоррозийное покрытие поверх основного материала
• Модель: LKM SV80
• Артикул: 6247472

Совместимость и монтаж

Соединитель стыковой кабельного канала LKM 80 мм (сталь, нержавеющая сталь) (LKM SV80, ГСИ) совместим исключительно с кабельными каналами серии LKM того же размера - 80 мм. Устанавливается внутри профиля канала без необходимости сверления или дополнительной фиксации. Для сборки достаточно вставить соединитель в торец одного канала и плотно ввести второй канал до щелчка. Электрический контакт возникает автоматически благодаря контакту нержавеющей стали с внутренними стенками короба.

Безопасность и стандарты

Функция выравнивания потенциалов соответствует требованиям безопасности по снижению шагового напряжения и предотвращению опасных разностей потенциалов в металлических конструкциях. Произведён в соответствии с технологическими нормами OBO BETTERMANN для промышленных систем кабельных каналов. Подтверждает соответствие требованиям к заземлению и эквипотенциальной связи согласно ПУЭ и IEC 61537.

Преимущества

• Нержавеющая сталь обеспечивает повышенную коррозионную стойкость даже во влажных и химически активных средах
• Автоматическое выравнивание потенциалов исключает необходимость дополнительных перемычек и проводов
• Внутренняя конструкция сохраняет внешнюю гладкость канала - не создаёт препятствий для прокладки кабелей
• Не требует специнструментов для установки - монтаж выполняется руками
• Поддерживает долговечность всей системы кабельного канала LKM

Ограничения применения

• Не применяется для наружных соединений - предназначен только для внутреннего монтажа
• Не совместим с каналами других серий или производителей, даже при одинаковом размере 80 мм
• Не рекомендован для использования в условиях постоянного воздействия открытого пламени или температур выше +90 C
• Окраска служит дополнительной защитой, но не заменяет полноценное гальваническое покрытие - в агрессивных средах возможна длительная потеря цвета без влияния на электропроводность

Примеры использования

• Соединение секций кабельного канала в цехе металлургического предприятия
• Обустройство трассы для кабелей управления на конвейере пищевого производства
• Прокладка сигнальных линий в лаборатории с высокой влажностью
• Замена повреждённого участка в существующей системе LKM без демонтажа всего маршрута

Практические советы

• Перед установкой проверьте, что внутренние кромки канала не имеют острых заусенцев - они могут повредить контактную поверхность соединителя
• При использовании в местах с частыми вибрациями дополнительно контролируйте плотность соединения через 3–6 месяцев после монтажа
• Не используйте смазочные материалы - они нарушают электрический контакт
• Если система работает в условиях повышенной коррозии, рассмотрите возможность комбинирования с другими элементами серии LFS от OBO BETTERMANN для усиленной защиты
• Артикул 6247472 всегда указывает именно этот тип соединителя - при заказе сверьтесь с моделью LKM SV80, чтобы избежать путаницы с аналогичными изделиями других размеров
