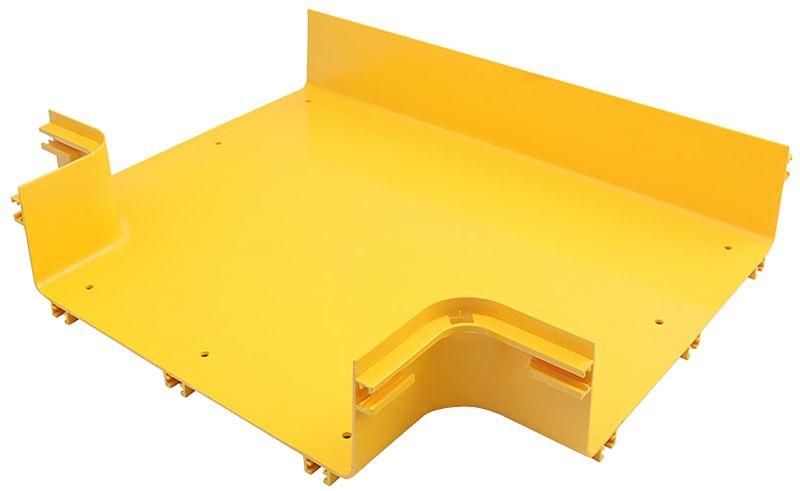

Соединитель Т-образный горизонтальный оптического лотка 360мм - DS-360-31820 IEK

Т-соединитель горизонтальный оптического лотка 360мм ITK, ГСИ, ГСИ(н) - элемент системы кабельной трассы для организации Т-образных ответвлений оптических лотков в центрах обработки данных. Этот компонент обеспечивает плавный переход и сохраняет минимальный радиус изгиба кабелей, что особенно важно для чувствительных оптоволоконных соединений.

Назначение и область применения

Т-соединитель горизонтальный оптического лотка 360мм ITK, ГСИ, ГСИ(н) используется для создания разветвлённых кабельных трасс в ЦОДах, серверных помещениях и на телекоммуникационных объектах. Он позволяет соединить три участка оптического лотка под углом 90 градусов - два параллельных и один перпендикулярный - без нарушения целостности кабельных трасс. Применяется исключительно внутри помещений, где требуется упорядоченная маршрутизация оптических кабелей с соблюдением допустимых радиусов изгиба.

Технические характеристики

• Форма: Тройник горизонтальный - три направления выхода в одной плоскости
• Ширина: 360 мм - соответствует стандартному размеру лотков ITK
• Высота: 100 мм - обеспечивает достаточный объём для прокладки множества волокон
• Внутренний радиус: 41 мм - гарантирует безопасный изгиб одиночных и многожильных оптических кабелей без потерь сигнала
• Материал: Пластик - прочный, невоспламеняемый, не проводящий ток
• Усиленное исполнение: Да - повышенная жесткость стенок для нагрузок при заполнении лотка
• Широкодиапазонное исполнение: Да - совместим с лотками других серий при совпадении габаритов
• Цвет: Жёлтый - визуальное отличие от других типов кабельных каналов
• Срок службы: 25 лет - при условии эксплуатации в закрытых помещениях без воздействия УФ и агрессивных сред
• Защитное покрытие: Необработанная поверхность - не имеет антикоррозийного или антивандального слоя

Совместимость и монтаж

Т-соединитель горизонтальный оптического лотка 360мм ITK, ГСИ, ГСИ(н) совместим с другими элементами серии ITK того же размера. Монтаж осуществляется путём простого вставления в торец основного лотка - фиксация происходит за счёт точного подбора габаритов и механического замыкания. Для надёжности рекомендуется использовать крепёжные болты или хомуты на прямых участках рядом с соединителем. Не требует специальных инструментов, но необходимо точно выровнять все три ветви перед окончательной установкой.

Преимущества

• Обеспечивает минимально допустимый радиус изгиба 41 мм - предотвращает повреждение световодов
• Усиленная конструкция снижает риск деформации при высокой плотности укладки кабелей
• Пластиковый корпус не создаёт помех для сигналов и не влияет на ЭМИ
• Жёлтый цвет упрощает визуальную диагностику трассы
• Поддерживает долгосрочную эксплуатацию до 25 лет без замены

Ограничения применения

• Не предназначена для наружной установки - материал не устойчив к УФ-излучению и перепадам температур
• Не подходит для силовых кабелей - предназначен исключительно для оптических линий
• Не имеет IP-защиты - нельзя применять во влажных зонах, вблизи трубопроводов или в местах возможного попадания воды
• Не совместим с лотками другого производителя, если ширина или форма профиля отличаются

Примеры использования

• Разветвление трассы от главного стояка к ряду стоек в серверном зале
• Переход от центральной магистрали к боковым шкафам в ЦОДе
• Создание распределительной точки между двумя смежными секциями кабельных лотков

Практические советы

• Перед монтажом проверьте внутренние габариты всех соединяемых лотков - даже небольшое отклонение в 1–2 мм может затруднить сборку
• Не перегружайте лоток более чем на 70% от объёма - это сохранит радиус изгиба и позволит легко обслуживать кабели
• При использовании в условиях частой модификации трассы, дополнительно фиксируйте соединитель саморезами через отверстия в основании
• Не используйте этот соединитель как опору для веса оборудования - он рассчитан только на массу кабелей
• При необходимости замены - можно демонтировать без разрезания кабелей, просто отсоединив три стороны
