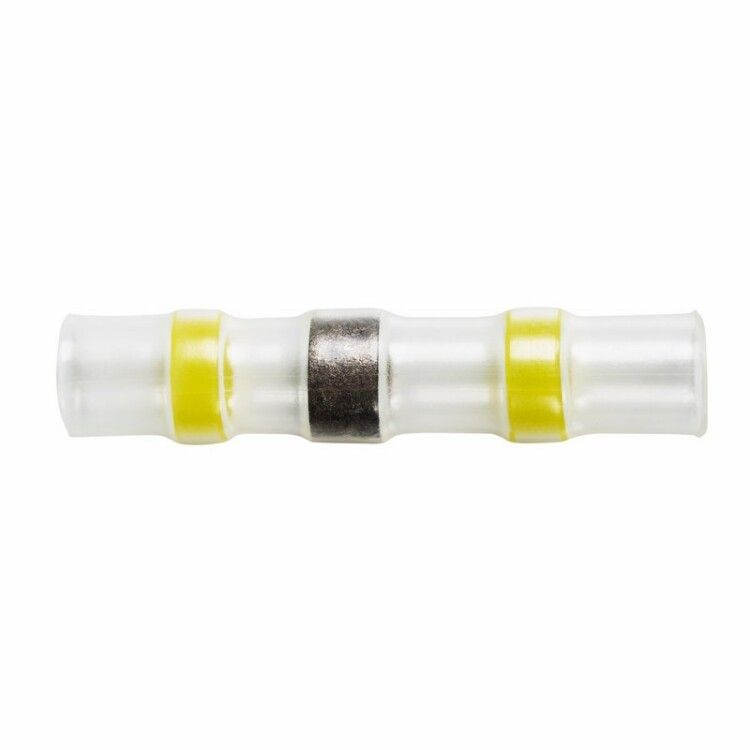

Соединитель термоусаживаемый под пайку L-40 мм 4.0-6.0 кв (ПК-т 6.0) желтый, REXANT - 08-0754 MEET

Соединитель термоусаживаемый под пайку L-40 мм 4.0–6.0 кв.мм (ПК-т 6.0) желтый от REXANT - надёжное решение для создания прочного и герметичного соединения между медными многожильными проводами. Применяется там, где важны долговечность, защита от влаги и возможность визуального контроля монтажа.

Назначение и область применения

Соединитель термоусаживаемый под пайку L-40 мм 4.0–6.0 кв.мм (ПК-т 6.0) желтый используется для соединения медных многопроволочных проводов внахлёст или встык. Подходит для работ в условиях повышенной влажности, запылённости и перепадов температур. Часто применяется в силовых цепях оборудования: панелях управления, щитах, транспортерах, сварочном оборудовании, системах автоматизации.

Технические характеристики

• Номинальное сечение провода: 4,0–6,0 кв.мм - подходит для проводов среднего сечения, используемых в бытовой и промышленной электропроводке;
• Длина соединителя: 40 мм - оптимальная длина для уверенного захвата контакта и равномерного нагрева;
• Рабочее напряжение: до 690 В - безопасно для сетей переменного тока до 1000 В;
• Температура эксплуатации: до +125 C - выдерживает высокую рабочую температуру внутри корпусов и шкафов;
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра;
• Материал изоляции: сшитый полиэтилен без галогенов - экологически безопасен, не выделяет токсичных веществ при повреждении;
• Гильза: низкотемпературный оловянно-свинцовый припой - обеспечивает механическую прочность и хорошую электропроводность;
• Клеевые полосы: желтые, расположены по обоим торцам - гарантируют герметичность после усадки;
• Цвет: жёлтый - удобен для визуальной идентификации в сложных сборках.

Совместимость и монтаж

Соединитель термоусаживаемый под пайку L-40 мм 4.0–6.0 кв.мм (ПК-т 6.0) желтый совместим только с медными многопроволочными проводами указанного сечения. Для установки:

1. Зачистите концы проводов на длину, соответствующую длине гильзы (около 15–20 мм);
2. Уложите провода внахлёст или встык так, чтобы они плотно вошли в гильзу;
3. Наденьте соединитель на место соединения;
4. Равномерно прогрейте всю поверхность феном до полного расплавления припоя - он станет прозрачным, а клеевые полосы начнут выступать по краям;
5. Не допускайте перегрева - это может повредить изоляцию.

Из-за наличия припоя этот тип соединителя требует точного соблюдения технологии - нельзя использовать обычную тепловую усадку без пайки.

Безопасность и стандарты

Соединитель термоусаживаемый под пайку L-40 мм 4.0–6.0 кв.мм (ПК-т 6.0) желтый от REXANT соответствует требованиям к электроизоляции и безопасности для работы в промышленных условиях. Материал изоляции - безгалогенный, что снижает риск образования едких газов при возгорании. Защита IP67 позволяет применять изделие даже в открытых и сырых зонах.

Преимущества

• Высокая степень герметичности благодаря двум клеевым полоскам - исключает попадание влаги и окисление контактов;
• Прозрачная изоляция даёт возможность контролировать расплавление припоя в реальном времени;
• Механическая прочность выше, чем у просто усадочных муфт - припой создаёт монолитный контакт;
• Электропроводность близка к меди - потери минимальны;
• Устойчивость к химическим воздействиям и УФ-лучам (при условии внешней защиты).

Ограничения применения

• Подходит только для медных многопроволочных проводов - не для однопроволочных, алюминиевых или комбинированных;
• Требуется источник тепла (тепловая пушка) - невозможно смонтировать без него;
• Не рекомендован для частых механических нагрузок или вибраций - хотя соединение прочное, длительная динамическая нагрузка может вызвать усталость металла;
• Не следует использовать в местах с постоянным пребыванием пламени или температурой выше +125 C - изоляция потеряет форму.

Примеры использования

• Соединение проводов в распределительных щитах промышленных станков;
• Обвязка клемм в системах автономного энергообеспечения (солнечные панели, АКБ);
• Ремонт и модернизация старой проводки в помещениях с высокой влажностью - банях, холодильных камерах;
• Монтаж в наружных светильниках и кабельных трассах, подвергающихся атмосферному влиянию.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод не будет плотно сидеть в гильзе, слишком толстый - не войдёт вообще;
• При использовании теплового фена двигайтесь медленно, равномерно обходя весь соединитель - не задерживайтесь на одном месте;
• После усадки проверьте: клеевой состав должен выдавливаться по краям, а сама трубка должна плотно облегать провода без пузырей;
• Артикулы etm08-0754 и 08-0754 - одинаковые продукты, различаются лишь форматом номера. Соединитель термоусаживаемый под пайку L-40 мм 4.0–6.0 кв.мм (ПК-т 6.0) желтый от REXANT имеет два варианта артикула - выбирайте любой доступный;
• Храните в сухом помещении при комнатной температуре - не замораживайте и не подставляйте под прямые солнечные лучи.
