Соединитель угловой разборный бук д16 (100шт/1000шт уп/кор) | PR13.0283 Промрукав Строитель

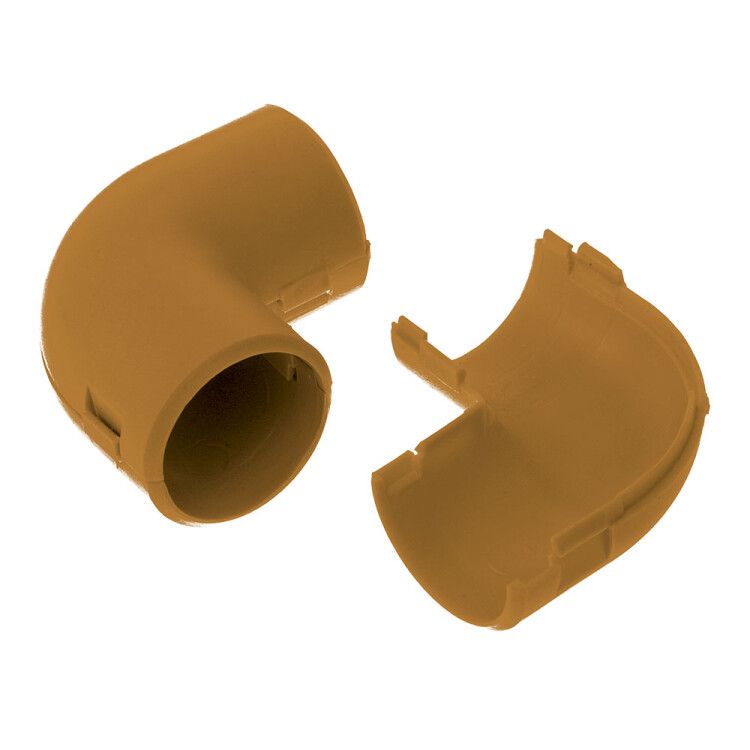

Соединитель угловой разборный бук D16 мм от бренда ПРОМРУКАВ (арт. pr13.0283) предназначен для создания поворотов в трубопроводах из пластиковых гофрированных или гладких труб - особенно удобен при модернизации существующих трасс, где невозможно демонтировать участки проводки.

Назначение и область применения

Этот соединитель используется для изменения направления трубы под углом 90°. Подходит для укладки кабельных трасс в распределительных щитах, на стендах оборудования, в производственных зонах и других помещениях, где требуется компактное и аккуратное решение для перехода между горизонтальными и вертикальными участками. Разборная конструкция позволяет устанавливать его даже на уже смонтированную трубу - без необходимости её разрезать или снимать.

Технические характеристики

• Наружный диаметр: 16 мм - соответствует стандартным трубам диаметром 16 мм
• Угол поворота: 90° - обеспечивает чёткий перпендикулярный переход
• Материал: АБС-пластик - прочный, ударопрочный, устойчив к механическим нагрузкам
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Рабочий температурный диапазон: от –25 C до +60 C - подходит для помещений с нормальным микроклиматом, не для улицы или печей
• Цвет: оранжевый - легко выделяется среди других элементов, способствует визуальному контролю
• Исполнение: вставной - труба просто вводится внутрь соединителя
• Состоит из двух частей - позволяет собирать и разбирать без инструментов
• Не содержит галогенов - безопасен при возможном возгорании, соответствует экологическим требованиям
• Произведено по ТУ 22.21.21-001-52715257-2017

Совместимость и монтаж

Соединитель угловой разборный бук D16 мм совместим с гофрированными и гладкими трубами из пластика диаметром 16 мм. Для монтажа:

• Разведите две половины корпуса - они фиксируются друг на друге замком
• Заведите трубу в один конец соединителя
• Поднесите второй конец к трубе и закройте корпус - он плотно защёлкивается вокруг трубы
• Не требуются клей, хомуты или инструменты

Важно: не используйте с металлическими трубами или трубами большего диаметра - это вызовет плохую герметичность и риск выпадения.

Безопасность и стандарты

Соединитель изготовлен без галогенов, что снижает выделение токсичных веществ при нагреве. Соответствует техническим условиям ТУ 22.21.21-001-52715257-2017. Степень защиты IP40 гарантирует защиту от контакта с инструментами и крупными частицами, но не предназначена для работы во влажных средах или на улице.

Преимущества

• Разборная конструкция - установка на готовую трассу без переделок
• Простой монтаж - никаких инструментов или дополнительных креплений
• Высокая механическая прочность благодаря материалу АБС-пластик
• Яркий цвет - упрощает поиск и диагностику в сложных системах
• Экологичность - отсутствие галогенов делает изделие безопаснее при аварийных ситуациях

Ограничения применения

• Не применяйте в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием воды - IP40 не обеспечивает защиту от жидкости
• Не допускается использование с трубами диаметром больше 16 мм - возможна потеря герметичности
• Не рекомендован для высокотемпературных зон выше +60 C - например, рядом с нагревательными элементами
• Не является электроизоляционным элементом - не рассчитан на работу под напряжением

Примеры использования

• Переход с горизонтального канала в вертикальный в распределительном шкафу
• Обход препятствий внутри станков или автоматических линий
• Модернизация старой кабельной трассы без демонтажа всей системы
• Формирование аккуратного изгиба в панели управления

Практические советы

• Перед монтажом проверьте внутренний диаметр вашей трубы - он должен точно подходить под 16 мм наружного диаметра соединителя
• Если труба жесткая, предварительно согните её руками - так легче войдет в соединитель
• При сборке убедитесь, что обе половинки полностью защёлкнулись - слышимый щелчок говорит об успешной фиксации
• Для долговечности не перегружайте соединитель - не используйте его как точку опоры для тяжелых кабелей
• При использовании в цехах с пылью регулярно осматривайте соединители - хотя IP40 защищает от крупной пыли, длительная эксплуатация может потребовать очистки
