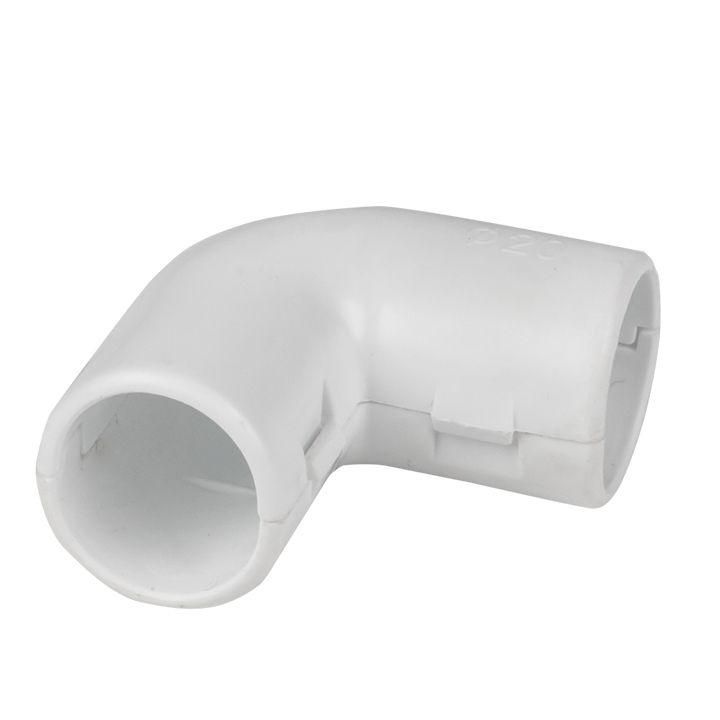

Угол соединительный для трубы 90град. 16мм бел. Plast EKF ug-t-16w-r

Угол соединительный 90 градусов для трубы 16 мм белый (5 шт) от бренда EKF - компактный элемент для изменения направления кабельных трасс в системах с пластиковыми трубами диаметром 16 мм. Артикул ug-t-16w-r предназначен для быстрого монтажа в условиях ограниченного пространства, особенно там, где важна эстетика и защита проводов.

Назначение и область применения

Этот угол используется для плавного перехода между участками кабельной трассы под углом 90 градусов. Подходит для внутренней прокладки в помещениях: офисах, жилых зданиях, производственных цехах. Применяется с трубами из ПВХ, гофрой и металлорукавами того же диаметра. Удобен при сборке распределительных щитов, кабельных каналов и маршрутов для слаботочных сетей - Ethernet, CCTV, сигнализации.

Технические характеристики

• Номинальный диаметр: 16 мм - совместим с трубами и рукавами этого размера
• Угол поворота: 90 градусов - обеспечивает четкий перегиб трассы
• Материал: пластик (ПВХ) - легкий, устойчив к коррозии, не проводит ток
• Исполнение: вставной - монтируется путём введения трубы в раструб
• Наличие раструба: да - позволяет легко соединять трубы без клея
• Радиус изгиба: 8 мм - минимальный радиус внутри угла, влияет на допустимый изгиб кабеля
• Цвет: белый - сочетается с большинством интерьеров и корпусами оборудования
• Конструкция: двухкомпонентная - усиленная прочность соединения
• Поверхность: шлифованная - гладкая, без заусенцев, безопасна для изоляции кабелей
• Гарантия: 36 месяцев - подтверждает долговечность материала

Совместимость и монтаж

Угол совместим с трубами и металлорукавами диаметром 16 мм, включая продукцию EKF PROxima. Монтаж выполняется просто: труба вводится в раструб до упора - фиксация происходит за счет плотного прилегания. Клеить или закручивать ничего не нужно. Для надежности рекомендуется проверять глубину входа - она должна быть равномерной по всей окружности. Не используйте с трубами меньшего или большего диаметра - возможен риск проскальзывания или деформации.

Преимущества

• Не требует дополнительных креплений - сам фиксируется в трубе
• Защита кабелей от перегибов благодаря оптимальному радиусу 8 мм
• Шлифованная поверхность снижает риск повреждения изоляции при протяжке
• Двухкомпонентная конструкция предотвращает растрескивание при нагрузках
• Белый цвет маскирует изделие в светлых интерьерах и не выделяется

Ограничения применения

Не предназначено для наружной установки - материал не рассчитан на УФ-излучение и экстремальные температуры. Не использовать в местах с постоянным воздействием химических растворителей, масел или агрессивных сред. Недопустимо применение с металлическими трубами - несовместимость материалов и методов крепления. Гарантия действует только при соблюдении условий монтажа и эксплуатации в помещении.

Примеры использования

• Сборка кабельного канала в офисе: переход от горизонтального короба к вертикальному стояку
• Подключение кабелей к распределительному щиту через стену
• Прокладка сети видеонаблюдения вдоль потолка с поворотом вниз к камере
• Обход препятствий (балки, воздуховоды) в техническом коридоре

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен точно соответствовать 16 мм
• При протяжке нескольких кабелей убедитесь, что суммарный диаметр не превышает 40% внутреннего объема трубы
• Если требуется частичная замена участка - можно демонтировать угол без повреждения трубы
• Храните запасные углы - они часто теряются при монтаже, хотя и недороги
• Для точного расположения трассы используйте уровень - даже маленький перекос может затруднить дальнейший монтаж
