Соединитель угловой разборный d20 мм (5шт/550шт уп/кор) Промрукав - PR.07520м Строитель

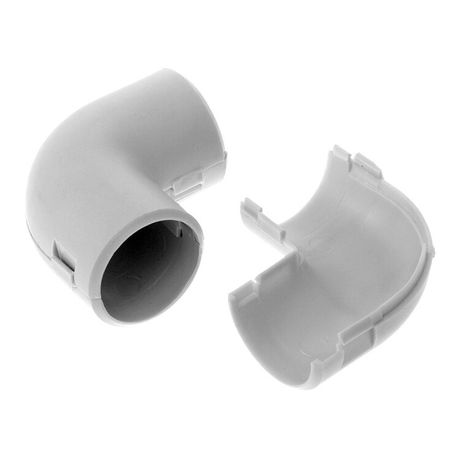

Соединитель угловой разборный d20мм от ПРОМРУКАВ (артикул pr.07520м) предназначен для создания прочного и аккуратного поворота в трассе из пластиковых труб - как гофрированных, так и гладких. Его разборная конструкция позволяет устанавливать его даже на готовую систему, не разрушая её.

Назначение и область применения

Соединитель угловой разборный d20мм используется для изменения направления трубопровода на 90 градусов. Подходит для прокладки кабельных трасс в помещениях, где важна компактность и эстетика - например, в распределительных щитах, на станках, в панелях управления или вдоль стен. Особенно удобен там, где невозможно разобрать существующую трассу для установки фитинга.

Технические характеристики

• Диаметр: 20 мм - совместим с трубами такого же внутреннего или наружного диаметра;
• Угол поворота: 90° - обеспечивает четкий перпендикулярный переход;
• Конструкция: разборная - корпус состоит из двух половин, которые стягиваются между собой;
• Исполнение: вставной - трубы вводятся внутрь соединителя, не требуют защелкивания или клея;
• Материал: пластик с составом без галогенов - безопасен при возгорании, не выделяет токсичных газов;
• Цвет: серый - соответствует стандартной цветовой гамме промышленной автоматизации.

Совместимость и монтаж

Соединитель угловой разборный d20мм работает с любыми трубами диаметром 20 мм - как гофрированными, так и гладкими, изготовленными из ПВХ, полиэтилена или других термопластиков. Монтаж выполняется в три шага:

1. Разведите две половины корпуса;
2. Вставьте конец трубы в одну сторону соединителя, второй - в другую;
3. Закройте корпус и плотно состыкуйте части до щелчка или устойчивого контакта.

Не требуется инструмент - достаточно рук. Установка возможна на уже функционирующей трассе, что экономит время при модернизации или ремонте.

Безопасность и стандарты

Материал соединителя не содержит галогенов - это снижает риск образования едких паров при нагреве или возгорании. Соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты, включая объекты ЖКХ, медицинские учреждения и производства с контролируемой средой. Нет специфических сертификатов, указанных в данных - рекомендуется проверить соответствие ГОСТ Р 50484-2014 для кабельных каналов при использовании в промышленных сетях.

Преимущества

• Разборная конструкция - единственный способ установить поворот на готовой трассе без демонтажа;
• Простота сборки - не нужны клей, паяльник или инструменты;
• Стойкость к химическим воздействиям - материал не реагирует на масла, растворители, влагу;
• Экономия места - компактный угол заменяет два прямых фитинга и лишние соединения;
• Низкая теплопроводность - не проводит тепло, не влияет на температурный режим внутри трубы.

Ограничения применения

• Не предназначены для наружной эксплуатации - материал не рассчитан на УФ-излучение и экстремальные температуры ниже -20C или выше +60C;
• Не использовать в условиях постоянного механического давления, ударов или вибраций - возможно растрескивание пластика;
• Не совместим с металлическими трубами - диаметр 20 мм указан для пластиковых изделий, жесткие трубы не войдут в посадочное место;
• Не применять в качестве герметичного соединения - не обеспечивает IP-защиту, воздух и влага могут проникать через зазоры.

Примеры использования

• Подключение кабелей к панели управления станка с вертикальным входом;
• Переход с горизонтальной трассы на вертикальную в шкафу автоматики;
• Обход препятствий (брусья, трубы, крепления) в ограниченном пространстве;
• Ремонт поврежденного участка кабельной трассы без полного ее вскрытия.

Практические советы

• Проверяйте точный диаметр трубы перед покупкой - 20 мм может быть внутренним или наружным, важно чтобы она свободно вошла в соединитель;
• При монтаже на старую трассу снимите предварительно нагрузку с трубы - иначе сложно будет вставить её в корпус;
• Если труба слишком жесткая, слегка прогрейте её феном - это облегчит вхождение в соединитель;
• Не затягивайте половинки корпуса с усилием - они не имеют резьбы, просто защелкиваются; излишнее давление может вызвать деформацию;
• Для долговечности используйте этот соединитель исключительно в закрытых, сухих и защищенных от прямого света местах.
