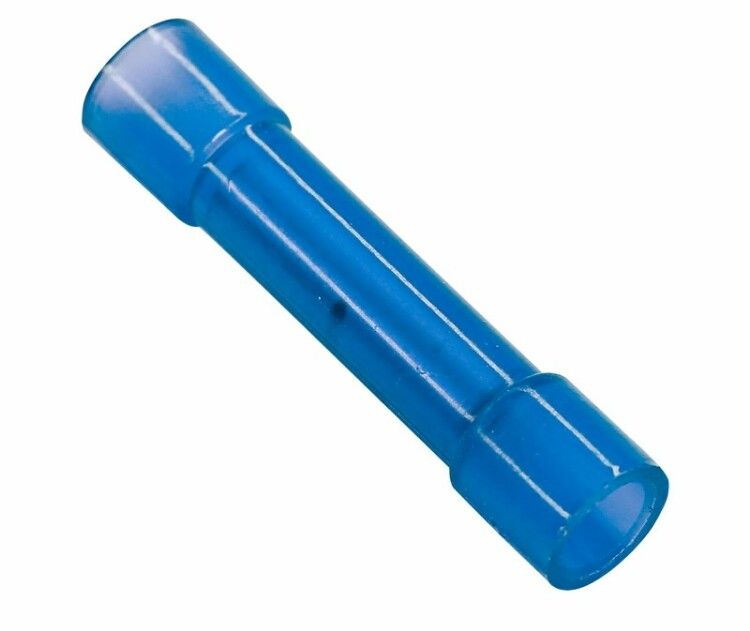

Соединительная гильза изолированная L-27.3 мм нейлон 1.5-2.5 мм² (ГСИ(н) 2.5/ГСИ-н 1,5-2,5) синяя | 08-0723 REXANT MEET

Гильза соединительная изолированная L-27.3 мм нейлон 1.5-2.5 кв. мм (ГСИ(н) 2.5, ГСИ-н 1,5-2,5, СГИ L-27.3мм, BNY-2) от REXANT - это готовое решение для надёжного стыкового соединения однопроволочных и многожильных медных проводов сечением 1,5–2,5 мм2. Устройство сочетает в себе латунный контакта и нейлоновую изоляцию, обеспечивая безопасность, прочность и удобство монтажа. Применяется в условиях повышенной вибрации и требует лишь обжима пресс-клещами.

Назначение и область применения

Гильза соединительная изолированная L-27.3 мм нейлон 1.5-2.5 кв. мм (ГСИ(н) 2.5, ГСИ-н 1,5-2,5, СГИ L-27.3мм, BNY-2) предназначена для создания постоянного электрического соединения между двумя проводами одного типа. Подходит там, где важно исключить доступ к токоведущим частям и сохранить целостность изоляции после монтажа.

• Электромонтаж в подвижных системах: автотранспорте, железнодорожных вагонах, авиационных и морских аппаратах;
• Подключение силовых цепей в климатическом и радиоэлектронном оборудовании;
• Замена скруток в распределительных коробках, щитах, шкафах управления;
• Работы в зонах с вибрацией, перепадами температур и повышенной влажностью.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2 - подходят круглые и плоские медные жилы;
• Номинальный ток: 27 А - максимальная нагрузка при нормальных условиях;
• Напряжение: до 600 В - класс защиты для сетей переменного и постоянного тока;
• Длина гильзы: 15 мм - рабочая часть для обжима;
• Общая длина: 27,3 мм - включает изоляционный кожух;
• Материал контакта: латунь с лужёным покрытием - снижает окисление и повышает долговечность;
• Изоляция: нейлон - термостойкий, химически устойчивый материал;
• Цвет изоляции: синий - стандартизированная цветовая маркировка для сечения 1,5–2,5 мм2;
• Температурный режим: от -40 C до +105 C - работает в экстремальных условиях;
• Тип соединения: стыковой - два провода вводятся с противоположных концов;
• Число ответвлений: 0 - только прямое соединение, без тройников.

Совместимость и монтаж

Гильза соединительная изолированная L-27.3 мм нейлон 1.5-2.5 кв. мм (ГСИ(н) 2.5, ГСИ-н 1,5-2,5, СГИ L-27.3мм, BNY-2) совместима с любыми медными проводами указанного сечения - как однопроволочными, так и многожильными. Для установки требуется обжим пресс-клещами - изоляция не снимается перед монтажом.

• Провода вставляются с обоих концов до упора - видно через полупрозрачный нейлоновый корпус;
• Обжим выполняют на изоляции, а не на металле - предохраняет внутреннюю часть от повреждения;
• Рекомендованы клещи HT-301 H, HT-301 N, HT-301 W - обеспечивают правильное давление и форму обжима;
• Не применяйте обычные кусачки или плоскогубцы - риск плохого контакта и перегрева.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к электроизоляции и механической прочности. Латунный сердечник с лужённым покрытием уменьшает переходное сопротивление, что снижает нагрев. Нейлоновая оболочка выдерживает напряжение до 600 В и препятствует случайному прикосновению к токоведущим элементам. Соответствует принципам безопасности EN 60947-7-1 и IEC 60352-2 для изолированных соединителей.

Преимущества

• Высокая надёжность соединения - заменяет скрутку, которая со временем ослабевает;
• Автономная изоляция - не нуждается в дополнительной изолирующей ленте или тепловой трубке;
• Удобство контроля - полупрозрачная изоляция позволяет проверить глубину входа жил;
• Устойчивость к вибрации - идеально для подвижных объектов;
• Долговечность - лужёная латунь не окисляется активно даже во влажной среде;
• Скорость монтажа - один шаг вместо нескольких операций (зачистка, скручивание, изоляция).

Ограничения применения

• Не для алюминиевых проводов - отличаются по коэффициенту расширения и твердости;
• Не предназначен для соединения проводов сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или слабый контакт;
• Не использовать в открытых участках с прямым UV-воздействием - нейлон со временем становится хрупким;
• Не рекомендуется для частых разъёмных соединений - изделие рассчитано на однократный обжим;
• Не монтировать в помещениях с агрессивными химикатами (например, растворители, кислоты) - может повредить изоляцию.

Примеры использования

• Соединение питания двигателя в электрокаре - место постоянно вибрирует, требуется герметичность;
• Подключение датчиков температуры в холодильной камере - условия с высокой влажностью и перепадами температур;
• Монтаж освещения в вагоне метро - необходима быстрая сборка и минимизация риска КЗ;
• Замена старой скрутки в щите управления насосной станции - повышение надёжности и эстетика.

Практические советы

• Перед обжимом убедитесь, что провода полностью введены - они должны достать до центральной метки внутри гильзы;
• Выбирайте пресс-клещи с матрицей, точно соответствующей форме этой модели - используйте пометку “L-27.3” или “BNY-2”;
• Проверьте качество обжима: изоляция должна быть плотно сдавлена, без трещин; металл не должен торчать с боков;
• Если провод многожильный - слегка скрутите жилы руками перед введением, чтобы не выпали;
• Храните в сухом месте - хотя нейлон устойчив, длительное попадание воды может вызвать конденсацию внутри;
• Артикулы 08-0723 и etm08-0723 - это одна и та же модель от REXANT, различаются только форматы каталогизации.
