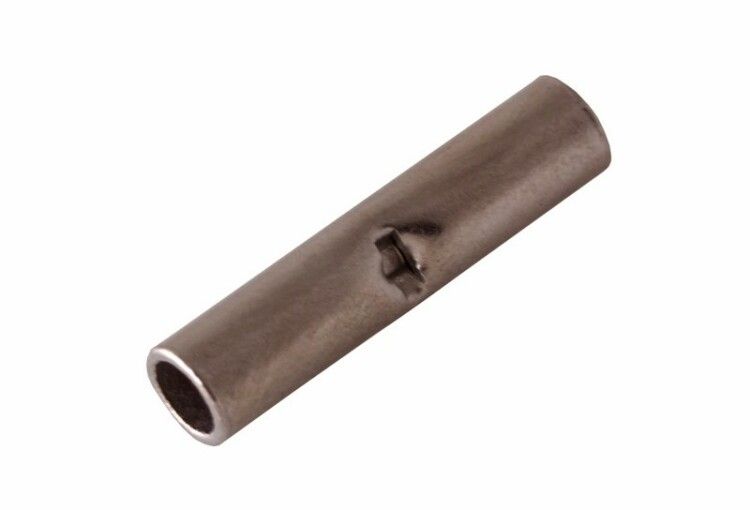

Соединительная гильза L-26 мм 16 мм² (ГМЛ (DIN) 16) | 08-0714 REXANT MEET

Соединительная гильза L-26 мм 16 мм2 (ГМЛ (DIN) 16) от Rexant - это стыковой соединитель из латуни с лужёным покрытием, предназначенный для надёжного обжимного соединения медных проводников сечением 16 мм2. Применяется там, где требуется прочность, долговечность и устойчивость к вибрациям - например, в подвижном железнодорожном, автомобильном или авиационном оборудовании.

Назначение и область применения

Соединительная гильза L-26 мм 16 мм2 (ГМЛ (DIN) 16) используется для создания одиночных стыковых соединений между двумя многожильными медными проводами. Подходит для условий с повышенной механической нагрузкой и вибрацией: подвижной техникой, системами управления, силовой аппаратурой, климатическими установками и радиоэлектроникой. Не предназначен для постоянного погружения в жидкости или работы под высоким давлением.

Технические характеристики

• Тип соединения: стыковой (два провода вставляются с противоположных сторон)
• Номинальное сечение провода: 16 мм2
• Номинальный ток: 85 А
• Рабочее напряжение: до 35 кВ
• Материал корпуса: латунь
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и смачиваемость при пайке
• Форма: длинная гильза - обеспечивает равномерное распределение усилия при обжиме
• Длина: 26 мм
• Способ монтажа: обжим пресс-клещами
• Количество ответвлений: 0 - только прямое соединение двух проводов

Совместимость и монтаж

Соединительная гильза L-26 мм 16 мм2 (ГМЛ (DIN) 16) совместима исключительно с многожильными медными проводами сечением 16 мм2. Для правильного обжима используются специальные клещи: HT-301 H, HT-301 N или HT-301 W. Обжим выполняют в двух точках - по обе стороны от центральной вытяжки, чтобы равномерно деформировать стенки гильзы вокруг жил. Перед обжимом зачищают изоляцию на длине, равной половине длины гильзы (около 13 мм), и вводят провода с обоих концов до упора. Неправильно выбранные клещи или некорректный обжим снижают механическую прочность и увеличивают переходное сопротивление.

Безопасность и стандарты

Соединительная гильза выполнена в соответствии с требованиями DIN (немецкий стандарт на соединители). Латунная основа и лужёное покрытие обеспечивают соответствие нормам по электробезопасности и термической стойкости при работе до 35 кВ. Гильза не содержит свинца и соответствует RoHS по составу материалов.

Преимущества

• Высокая механическая прочность благодаря цельнотянутой латунной трубке
• Лужёное покрытие предотвращает окисление контакта и улучшает проводимость
• Центральная вытяжка гарантирует одинаковое положение проводов внутри гильзы
• Стандартная форма и размеры позволяют использовать универсальные пресс-клещи
• Не требует пайки - экономит время и исключает риск перегрева изоляции

Ограничения применения

• Не применяется для одножильных проводов - возможен разрыв жил при обжиме
• Не рекомендован для внешней установки без дополнительной защиты от осадков и УФ-излучения
• Запрещено использование с алюминиевыми или медно-алюминиевыми проводами - риск электрохимической коррозии
• Не предназначен для частых разъединений - является постоянным соединением
• Максимальное рабочее напряжение - 35 кВ; превышение недопустимо

Примеры использования

• Соединение силовых кабелей в электросистемах железнодорожных вагонов
• Обвязка проводов в бортовых сетях автоприцепов и спецтехники
• Монтаж заземления в воздушных распределительных устройствах
• Сборка кабельных сборок в летательных аппаратах и судовых щитах
• Замена поврежденных участков кабеля в климатических шкафах

Практические советы

• Перед обжимом проверьте, что провод полностью вошел внутрь гильзы - видите ли вы его конец с обеих сторон?
• Используйте только рекомендованные пресс-клещи HT-301 - другие могут не обеспечить нужное давление или форму обжима
• После обжима потяните провода в противоположные стороны - соединение не должно расходиться
• Если гильза будет находиться в среде с высокой влажностью, дополнительно изолируйте место соединения термоусадкой или лентой
• Артикулы 08-0714 и etm08-0714 - это одна и та же гильза, просто разные номера по каталогам. Соединительная гильза L-26 мм 16 мм2 (ГМЛ (DIN) 16) от Rexant всегда имеет одинаковые параметры вне зависимости от артикула.
