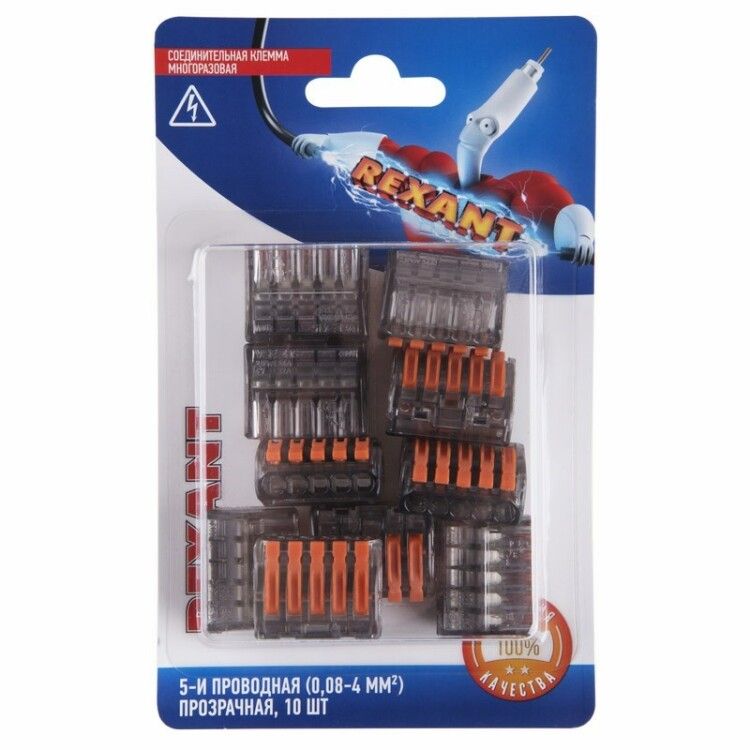

Соединительная клемма многоразовая, 5-и проводная, прозрачная (0,08-4 мм ), (10шт.) | 06-0205-C10 REXANT MEET

Клемма соединительная многоразовая 5-проводная прозрачная 0,08–4 мм2 (10 шт) от Rexant - надёжное решение для временного или постоянного соединения до пяти проводников малого сечения. Артикул 06-0205-c10 подходит для слаботочных цепей, автоматизации и сборки электрооборудования.

Назначение и область применения

Эта клемма используется для соединения медных одножильных и многожильных проводов в местах, где требуется частая перепрошивка или модификация цепи. Применяется в пультах управления, распределительных коробках, контроллерах, осветительных системах, бытовой технике и промышленной автоматике. Благодаря многоразовому использованию снижает затраты на замену соединений.

Технические характеристики

• Номинальное сечение провода: 0,08–4 мм2 (для одножильных), 0,08–2,5 мм2 (для многожильных)
• Номинальный ток: 32 А (одножильные провода), 24 А (многожильные провода)
• Номинальное напряжение: 450 В
• Количество зажимов: 5
• Материал корпуса: полиамид PA66 - устойчив к нагреву и механическим нагрузкам
• Цвет корпуса: светло-серый, прозрачная крышка позволяет визуально проверить состояние провода
• Рабочий температурный диапазон: –40 C до +85 C
• Управление: рычажный механизм для удобного зажима и освобождения провода
• Поддерживает тип проводника: медные одножильные и многожильные

Совместимость и монтаж

Клемма совместима с проводами, соответствующими указанным сечениям. Для правильного монтажа:

• Зачистите конец провода на 6–8 мм - этого достаточно для надёжного контакта;
• Откройте зажим, нажав на рычаг; вставьте провод до упора;
• Закройте рычаг до щелчка - контакт будет зафиксирован;
• Не используйте силовые инструменты для закручивания - рычаг сам обеспечивает нужное усилие;
• Проверьте плотность фиксации легким потягиванием после установки.

Клеммы легко помещаются в стандартные DIN-рейки и компактные корпуса благодаря компактному размеру. Установка возможна как вертикально, так и горизонтально.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных устройств. Номинальное напряжение 450 В и рабочая температура до +85 C обеспечивают безопасную работу в большинстве промышленных условий. Материал корпуса - самозатухающий полиамид, что исключает распространение пламени при перегрузке.

Преимущества

• Многоразовое использование - можно многократно открывать и закрывать без повреждения контактов;
• Прозрачная крышка - позволяет контролировать качество соединения без демонтажа;
• Рычажный механизм - минимизирует риск человеческой ошибки при монтаже;
• Высокая плотность - одна клемма заменяет пять точек соединения, экономит место;
• Стандартное сечение - совместима с широким спектром проводов, включая тонкие (до 0,08 мм2).

Ограничения применения

• Не предназначен для алюминиевых проводов - материал контактов рассчитан только на медь;
• Не рекомендован для мощных сетей выше 450 В или токов свыше 32 А (для одножильных);
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - возможно ослабление контакта;
• Максимальное сечение для многожильных проводов - 2,5 мм2; более толстые провода не войдут;
• Не допускается применение в средах с высокой химической активностью или маслом - полиамид может деформироваться.

Примеры использования

• Сборка панелей управления станков - соединение датчиков, кнопок и индикации;
• Обслуживание системы освещения в торговых помещениях - замена ламп без перепайки;
• Настройка систем автоматики - временное подключение тестового оборудования;
• Ремонт бытовых приборов - замена проводов в стиральных машинах, холодильниках;
• Профессиональная сборка распределительных коробок в жилых домах.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - слишком тонкий провод может выскочить, слишком толстый - повредить контакт;
• Для многожильных проводов лучше использовать опрессовку наконечником - это предотвращает выпадение жил;
• Храните клеммы в сухом месте - влага может вызвать окисление контактов даже внутри пластикового корпуса;
• При необходимости замены - просто отпустите рычаг и вытяните провод; не используйте отвертки для выталкивания;
• При работе с несколькими клеммами - пометьте каждый канал маркером, чтобы избежать путаницы при обслуживании.
