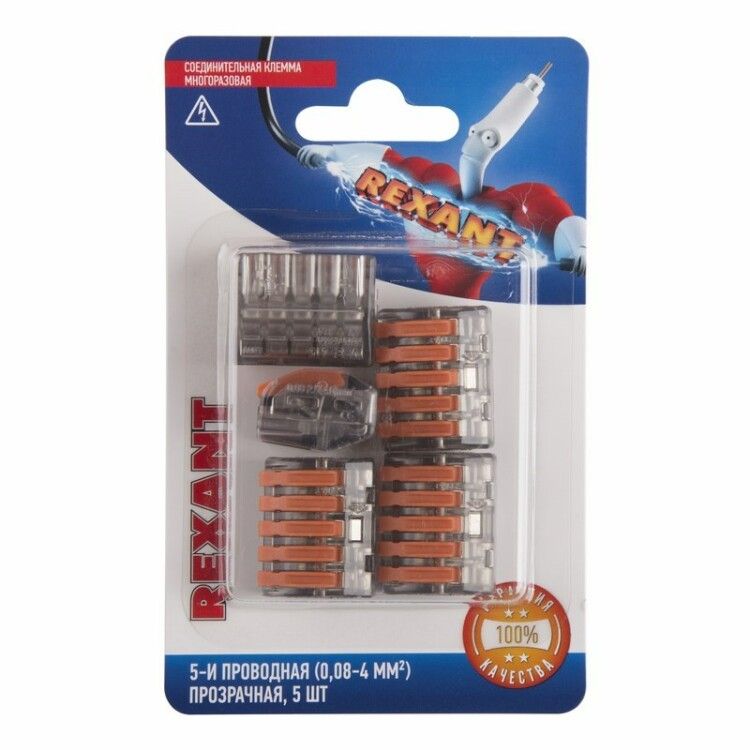

Соединительная клемма многоразовая, 5-и проводная, прозрачная (0,08-4 мм²), (5шт.) | 06-0205-B5 REXANT MEET

Соединительная клемма Rexant etm06-0205-b5 - это многоразовый соединитель на пять проводов с прозрачным корпусом, подходящий для тонких медных проводников сечением от 0,08 до 4 мм2. Устройство обеспечивает надёжный контакт с помощью плоско-пружинного механизма и рассчитано на работу в условиях промышленной автоматизации, бытовой электроники и распределительных щитов.

Назначение и область применения

Соединительная клемма Rexant etm06-0205-b5 используется для временного или постоянного соединения нескольких проводов в одной точке. Подходит для сборки электрических цепей там, где требуется частая перестановка или диагностика - например, в пультах управления, контроллерах, тестовых стендах, осветительных системах и малогабаритных устройствах.

Технические характеристики

• Номинальное сечение провода: 0,08–4 мм2 (для одножильных), 0,08–2,5 мм2 (для многожильных)
• Номинальный ток: 32 А (одножильные провода), 24 А (многожильные провода)
• Номинальное напряжение: 450 В
• Количество зажимов: 5
• Материал корпуса: полиамид 66 (PA66) - устойчив к нагреву и механическим нагрузкам
• Цвет корпуса: светло-серый, прозрачный - позволяет визуально проверить качество соединения
• Рабочая температура: от –40 C до +85 C
• Управление: рычажный механизм для удобного зажима и освобождения проводов
• Поддерживаемые типы проводников: медные одножильные и многожильные

Совместимость и монтаж

Клемма Rexant etm06-0205-b5 совместима с любыми медными проводниками, соответствующими указанным сечениям. Для установки:

• Закройте рычаг - он открывает внутренний зажим.
• Вставьте подготовленный провод (без зачищения изоляции) до упора.
• Закройте рычаг - он фиксирует провод пружинным контактом.
• Не используйте инструменты для затяжки - усилие задаётся конструкцией.

Проверяйте плотность посадки: провод не должен выскальзывать при легком потягивании. Монтаж возможен в DIN-рейках, на панелях или с использованием крепёжных отверстий (если предусмотрены в вашем устройстве).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных цепей. Номинальное напряжение 450 В и рабочая температура до +85 C обеспечивают безопасную эксплуатацию в большинстве промышленных условий. Отсутствие открытых токоведущих частей снижает риск случайного замыкания. Соответствие стандартам IEC/EN 60947-7-1 подтверждается материалом и испытаниями производителя.

Преимущества

• Многоразовое использование - можно многократно отключать и подключать провода без повреждения контактов
• Прозрачный корпус - позволяет контролировать положение провода и наличие окисления
• Рычажный механизм - исключает необходимость в отвертке, ускоряет монтаж и демонтаж
• Высокая прочность материала PA66 - устойчив к перегреву, химическим воздействиям и вибрациям
• Пять каналов в одном модуле - экономия места в щитах и панелях

Ограничения применения

• Не предназначен для алюминиевых проводов - возможна коррозия и потеря контакта
• Не рекомендован для силовых цепей выше 32 А (для одножильных) и 24 А (для многожильных)
• Не следует использовать в средах с высокой влажностью без дополнительной герметизации - хотя корпус защищён, контакты не имеют IP-защиты
• Не допускается применение с проводами сечением менее 0,08 мм2 - риск плохого контакта
• Не подходит для проводов с жилами более чем 2,5 мм2 в многожильном варианте - может повредить пружинный механизм

Примеры использования

• Подключение датчиков и исполнительных механизмов в автоматических линиях
• Сборка распределительных коробок в системах освещения
• Электрооборудование станков, конвейеров, насосов с частыми обслуживаниями
• Тестовые платформы и учебные стенды в образовательных учреждениях
• Монтаж электронных компонентов в бытовой технике и медицинских приборах

Практические советы

• Перед вставкой удалите с провода изоляцию только на 5–7 мм - лишняя часть может попасть в зажим и нарушить контакт
• Для многожильных проводов слегка скрутите жилы перед вводом - так они лучше фиксируются
• При работе в условиях вибраций периодически проверяйте надёжность зажима - даже качественные клеммы требуют контроля
• Не смешивайте провода разных сечений в одной клемме - выбирайте один тип для каждого канала
• Храните клемму Rexant etm06-0205-b5 в сухом месте - влага может вызвать окисление контактов внутри корпуса
