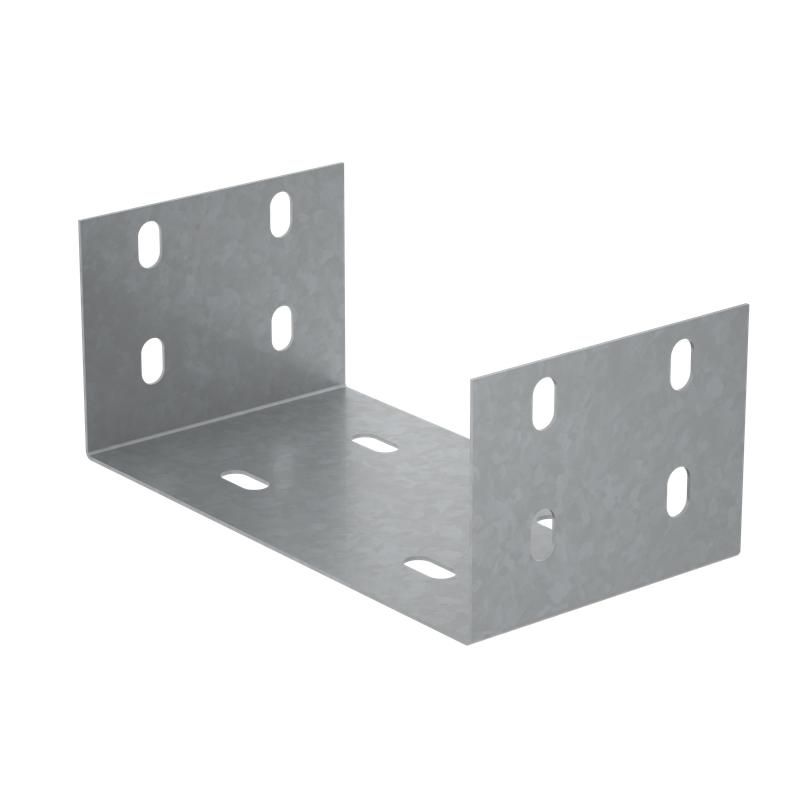

Соединительная пластина П-образная для лотка 100х150 мм "ПЛЮС" | SPplus100-150 КМ - профиль КМ-Профиль PL4713

Соединительная пластина П-образная для лотка 100х150 мм серия ПЛЮС КМ - элемент системы крепления для надёжного соединения секций кабельных лотков. Произведена компанией КМ-Профиль, артикул pl4713. Подходит для внутренней прокладки кабельных трасс в помещениях с умеренной влажностью.

Назначение и область применения

Соединительная пластина П-образная для лотка 100х150 мм серия ПЛЮС КМ предназначена для соединения двух прямых секций кабельных лотков одинаковой ширины - 150 мм. Используется там, где требуется прочное и жёсткое соединение на стыках, особенно в местах окончания лотков или переходов между участками. Применяется в системах прокладки силовых и слаботочных кабелей внутри зданий: офисах, производственных цехах, серверных, телекоммуникационных пунктах.

Технические характеристики

• Габариты: 100×150 мм - соответствует стандартным размерам лотков серии ПЛЮС КМ;
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает достаточную механическую прочность;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, плотное антикоррозийное покрытие;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Исполнение: продольный соединитель - фиксирует лотки вдоль их оси;
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при воздействии высоких температур;
• Цвет: серый - совпадает с цветом основных компонентов системы КМ-Профиль.

Совместимость и монтаж

Соединительная пластина П-образная для лотка 100х150 мм серия ПЛЮС КМ совместима исключительно с лотками серии ПЛЮС КМ шириной 150 мм. Для установки необходимо:

• Выровнять торцы двух лотков;
• Установить пластину сверху и снизу лотка, совмещая отверстия;
• Закрепить болтами через предусмотренные отверстия - момент затяжки до 2–3 Нм;
• Не использовать с лотками других серий или шириной отличной от 150 мм - риск деформации или плохого контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ и категории размещения 3 - допускается применение в закрытых помещениях с контролируемой влажностью и минимальными химическими воздействиями. Материал не выделяет токсичных веществ при нагреве. Огнестойкость подтверждает возможность использования в системах, требующих сохранения целостности трассы при возгорании.

Преимущества

• Высокая механическая прочность за счёт толщины металла 1 мм и оцинковки по методу Сендзимира - долговечность даже при частых нагрузках;
• Отсутствие необходимости сварки - сборка выполняется обычными инструментами;
• Равномерное покрытие против коррозии - снижает потребность в обслуживании;
• Совместимость с другими элементами системы КМ-Профиль - легко расширять трассу без замены комплектующих.

Ограничения применения

• Не применяется во внешних условиях - не рассчитана на постоянное воздействие осадков, перепадов температур или УФ-излучения;
• Не подходит для агрессивных сред: химических цехов, морских портов, объектов с повышенной влажностью (>80%) - риск быстрого разрушения цинкового слоя;
• Не предназначен для соединения лотков с углом более чем +-5° - требуется использование поворотных элементов;
• Не используется для соединения лотков шириной менее или более 150 мм - габариты не позволяют обеспечить герметичность и жёсткость.

Примеры использования

• Соединение двух прямых участков лотка в серверной комнате;
• Переход между горизонтальным и вертикальным участком трассы при использовании с уголками;
• Обустройство стыка между лотками на производственной линии с частыми перемещениями оборудования;
• Прокладка кабелей в административном здании с необходимостью последующего доступа к проводкам.

Практические советы

• Перед монтажом проверьте, что торцы лотков ровные - искривление вызывает напряжение в соединении;
• Используйте болты того же типа, что и в базовом комплекте лотка - чтобы избежать электрохимической коррозии;
• При длительных трассах делайте соединения каждые 2–3 метра - это снижает прогиб и увеличивает срок службы;
• Не используйте смазку на резьбе - она может привести к перегрузке при затяжке и повреждению резьбы;
• Артикул pl4713 всегда указывайте при заказе запчастей - другие модели с аналогичными габаритами могут иметь другую форму крепления.
