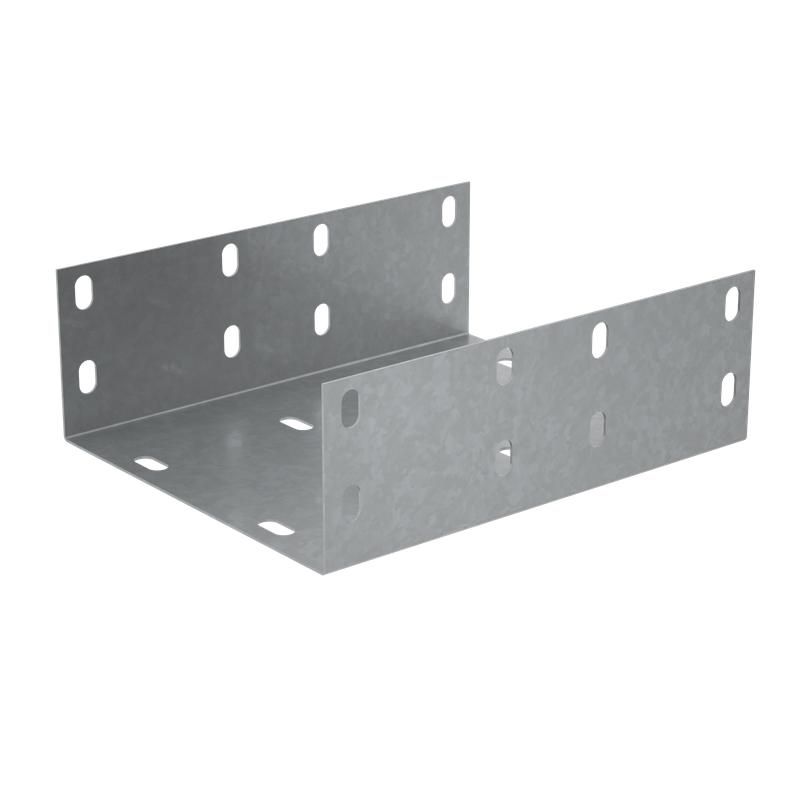

Соединительная пластина усиленная П-образная для лотка 100х150 мм "ПЛЮС" | SPUplus100-150 КМ-Профиль PL4735

Соединительная пластина П-образная усиленная для лотка 100х150 мм серия ПЛЮС SPUplus100-150 КМ предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и несущую способность трассы. Изделие из оцинкованной стали подходит для монтажа в условиях повышенной влажности, на открытых участках и в промышленных зонах с низкой коррозионной активностью.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 100х150 мм серия ПЛЮС SPUplus100-150 КМ применяется для стыковки двух параллельных секций кабельных лотков одинакового типа - например, при продолжении трассы по прямой или в углах. Элемент обеспечивает механическую связь между лотками, предотвращая провисание и деформацию при нагрузке. Подходит для систем с шириной лотка 150 мм и высотой бортов 100 мм. Часто используется в цехах, на объектах энергетики, транспорте и в других местах, где требуется прочная и долговечная кабельная трасса.

Технические характеристики

• Габариты: 100 × 150 мм - соответствует стандартным размерам лотков серии ПЛЮС;
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает достаточную жёсткость без избыточного веса;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, плотное и устойчивое к механическому воздействию;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки;
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при температурном воздействии;
• Цвет: серый - совпадает с цветовой гаммой лотков и фурнитуры системы КМ-Профиль.

Совместимость и монтаж

SPUplus100-150 КМ совместима исключительно с кабельными лотками серии ПЛЮС, имеющими габариты 100×150 мм. Для установки необходимо:

• Выровнять торцы двух лотков;
• Установить пластину внутрь лотка так, чтобы её плоскости плотно прилегали к боковым стенкам;
• Закрепить с помощью болтов M6 через предварительно просверленные отверстия - рекомендуемый момент затяжки 4–6 Нм;
• Не использовать с лотками других серий - даже при совпадении внешних размеров, форма крепления и расположение отверстий могут отличаться.

Безопасность и стандарты

• Оцинковка выполнена по ГОСТ 9.307-89 - гарантирует коррозионную стойкость в агрессивных средах;
• Эксплуатация допускается в соответствии с ГОСТ 15150-69 - изделие выдерживает климатические условия УХЛ3 и УХЛ4;
• Огнестойкость подтверждена испытаниями на соответствие требованиям к кабельным системам в промышленных зонах.

Преимущества

• Усиленная конструкция - повышает несущую способность трассы на 30–40% по сравнению с обычными соединителями;
• Отсутствие необходимости сварки - снижает время монтажа и риск повреждения покрытия;
• Работает в условиях влажности и перепадов температур - идеально для наружных и полуоткрытых площадок;
• Совместима с другими элементами системы КМ-Профиль - позволяет создавать комплексные трассы без адаптеров.

Ограничения применения

• Не предназначен для соединения лотков с разной высотой борта - только для 100 мм;
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или морской водой - оцинковка защищает, но не является химически инертной;
• Не заменяет опорные или угловые элементы - работает только как продольный соединитель;
• Не рассчитана на динамические нагрузки выше 15 кг/м - при вибрационных режимах требуются дополнительные крепления.

Примеры использования

• Продление кабельной трассы в цехе по производству металлоконструкций;
• Соединение лотков на крыше промышленного здания с естественной вентиляцией;
• Обустройство шахт для силовых кабелей в подземных коммуникациях;
• Формирование вертикальных участков трассы в распределительных пунктах.

Практические советы

• Перед монтажом проверьте, что лотки имеют одинаковый профиль - даже небольшое отклонение в размерах может вызвать перекос;
• Используйте болты с гроверами или контргайками - особенно в вибрационных зонах;
• При монтаже на открытом воздухе рекомендуется дополнительно герметизировать места стыков силиконовым составом, устойчивым к УФ;
• Не используйте SPUplus100-150 КМ для лотков с толщиной стенки менее 1 мм - это нарушит равномерность передачи нагрузки;
• Храните изделия в сухом месте - хотя они оцинкованы, длительный контакт с влагой может вызвать белый налёт (цветущий цинк), который не влияет на функциональность, но портит эстетику.
