Соединительная пластина П-образная для лотка 100х300 мм "ПЛЮС" INOX304 | SPplus100-300 КМ - профиль КМ-Профиль PL4803

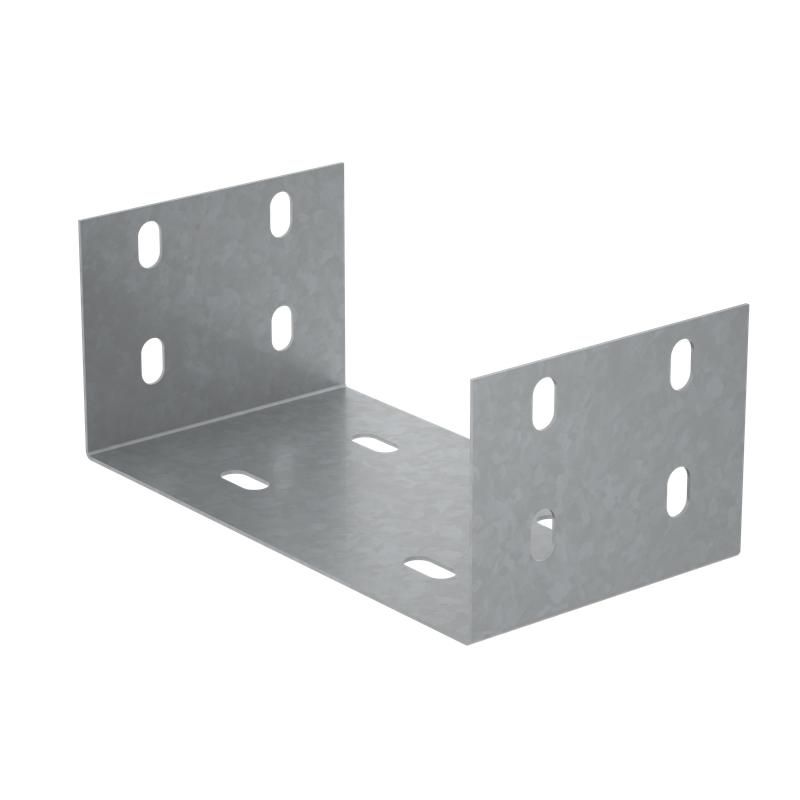

Соединительная пластина П-образная для лотка 100х300 мм INOX304 КМ-профиль SPplus100-300 предназначена для надёжного соединения секций кабельных лотков в условиях повышенной влажности, агрессивных сред и требований к гигиене. Изделие выполнено из нержавеющей стали AISI304, что делает его подходящим для промышленных объектов с особыми требованиями к долговечности.

Назначение и область применения

Соединительная пластина П-образная для лотка 100х300 мм INOX304 КМ-профиль SPplus100-300 применяется для стыковки прямых участков кабельных лотков шириной 300 мм. Она обеспечивает жёсткую и герметичную связь между секциями в местах однотипных окончаний, предотвращая провисание и смещение лотков. Подходит для монтажа на горизонтальных и вертикальных поверхностях. Часто используется в пищевой, фармацевтической и химической промышленности, на морских терминалах, в помещениях с частой мойкой и высокой влажностью.

Технические характеристики

• Материал: нержавеющая сталь AISI304 (INOX304)
• Габариты: 100×300 мм
• Толщина стенки: 1 мм
• Тип соединения: винтовой разъём - крепление болтами через отверстия
• Исполнение: продольный соединитель - для соединения лотков вдоль их длины
• Огнестойкость: да - материал не поддерживает горение
• Покрытие поверхности: необработанная - матовая поверхность без антикоррозийного или декоративного покрытия
• Цвет: серый - естественный цвет нержавеющей стали

Совместимость и монтаж

Соединительная пластина SPplus100-300 совместима исключительно с кабельными лотками серии КМ-профиль SPplus шириной 300 мм. Для установки требуется выровнять торцы двух лотков, совместить отверстия и закрепить пластину с помощью болтов M6 (не входят в комплект). Монтаж выполняется на подготовленной поверхности - допускается крепление к стене, потолку или опорной раме. Учитывайте посадочный диаметр отверстий - они рассчитаны под стандартные болты M6. Не используйте с лотками других серий или производителей - не гарантируется точное совпадение геометрии и расположения крепёжных отверстий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим воздействиям. Нержавеющая сталь AISI304 обеспечивает безопасное применение в зонах с прямыми контактами с продуктами питания и медикаментами. Отсутствие покрытия снижает риск отслоений и загрязнений - важно для санитарных норм. Пластину можно использовать в системах с рабочими температурами от -40C до +300C.

Преимущества

• Высокая коррозионная стойкость - нержавеющая сталь AISI304 не ржавеет даже при постоянном контакте с водой, солями, щелочами и кислотами
• Устойчивость к высоким температурам - сохраняет прочность при нагреве, не деформируется
• Легко моется - гладкая поверхность не задерживает грязь, подходит для помещений с регулярной дезинфекцией
• Огнестойкость - не поддерживает горение, не выделяет токсичных веществ при нагреве
• Долговечность - срок службы превышает 25 лет в агрессивных средах

Ограничения применения

• Не предназначен для соединения лотков под углом - только для прямых продольных стыков
• Не подходит для лотков другой ширины - например, 100 мм или 200 мм
• Не имеет встроенной защиты от перегрузок или коротких замыканий - не является элементом электрической цепи
• Не следует использовать в условиях механических ударов или вибраций выше нормы - требуется дополнительная фиксация лотка
• Отсутствие защитного покрытия - поверхность может иметь микроскопические царапины после монтажа; при необходимости гигиенической чистки рекомендуется протирать мягкой тканью без абразивов

Примеры использования

• Производство молочных продуктов - кабельные трассы внутри мойки оборудования
• Фармацевтический завод - прокладка силовых и сигнальных кабелей в чистых зонах класса C/D
• Химический комбинат - маршруты кабелей рядом с трубопроводами с кислотами
• Портовые терминалы - трассировка кабелей на открытых эстакадах с воздействием морского воздуха
• Медицинские учреждения - прокладка кабелей в операционных и лабораториях с частой дезинфекцией

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными - иначе пластина будет перекашиваться
• Затягивайте болты равномерно - переусердствовать нельзя, тонкая сталь (1 мм) легко деформируется
• Для длительной эксплуатации в морской зоне периодически промывайте пластину пресной водой - удалите солевые отложения
• Не используйте ацетон или растворители на основе хлора - они повреждают пассивный слой нержавеющей стали
• Рекомендуется сочетать эту пластину с другими элементами серии SPplus - все детали имеют одинаковый шаг крепления и геометрию
