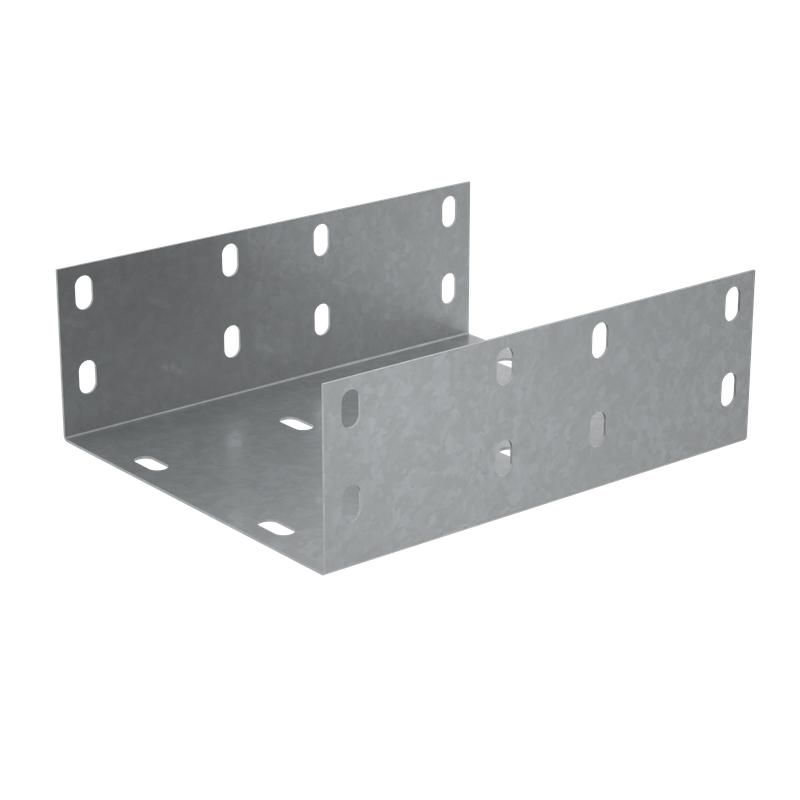

Соединительная пластина усиленная П-образная для лотка 100х100 мм "ПЛЮС" | SPUplus100-100 КМ-Профиль PL4734

Соединительная пластина усиленная П-образная для лотка 100×100 мм серия ПЛЮС от КМ-Профиля (арт. pl4734/spuplus100-100) предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и нагрузочную способность трассы. Подходит для установки внутри помещений, на улице и в условиях повышенной влажности.

Назначение и область применения

Элемент применяется для соединения двух параллельных участков кабельного лотка одинакового типа - например, когда требуется продолжить трассу без перепада уровня. Усиленная П-образная форма обеспечивает равномерное распределение нагрузки на точки крепления. Соединительная пластина усиленная П-образная для лотка 100×100 мм серия ПЛЮС идеально совпадает с габаритами лотков 100×100 мм и используется там, где важна механическая прочность и долговечность системы.

Технические характеристики

• Тип изделия: Пластина соединительная продольная
• Габариты: 100 × 100 × 100 мм (длина, ширина, толщина)
• Материал: Ста́ль оцинкованная
• Толщина стенки: 1 мм
• Тип соединения: Винтовой разъём (крепление болтами через предварительно просверленные отверстия)
• Покрытие: Цинк, нанесённый методом горячего цинкования по ГОСТ 9.307-89
• Цвет: Серый
• Огнестойкость: Да - материал не распространяет пламя и сохраняет целостность при воздействии температур до 850 C в течение 30 минут

Совместимость и монтаж

Соединительная пластина усиленная П-образная для лотка 100×100 мм серия ПЛЮС совместима исключительно с кабельными лотками серии КМ-Профиля с внутренними 100×100 мм. Для монтажа необходимо:

• Выровнять торцы двух лотков точно друг против друга;
• Установить пластину сверху и снизу лотка так, чтобы её фланцы плотно легли на бока;
• Закрепить четырьмя болтами M6 (не входят в комплект) через четыре угловых отверстия - два сверху, два снизу;
• Не допускать перекосов - они снижают контактную площадь и риск возникновения точечной коррозии.

Работы проводятся при температуре от −40 C до +60 C. Инструмент: ключ на 10 мм, уровень, измерительная лента.

Безопасность и стандарты

• Огнестойкость соответствует требованиям ГОСТ Р МЭК 61537–2012 для систем кабельных каналов
• Защитное покрытие выполнено по ГОСТ 9.307-89 - гарантирует антикоррозийную стойкость
• Эксплуатация разрешена в классах окружающей среды по ГОСТ 15150-69: UHL4, T3 - то есть для умеренного климата с контролируемой влажностью и минимальным уровнем химических загрязнителей

Преимущества

• Увеличивает несущую способность трассы за счёт двойного крепления - сверху и снизу
• Оцинкование горячим способом даёт срок службы более 25 лет даже во влажной среде
• П-образная форма позволяет легко выравнивать лотки без дополнительных опор
• Поддерживает герметичность трассы при правильном монтаже - минимизирует попадание пыли и влаги
• Не требует специального оборудования для установки - работает с обычным набором инструментов

Ограничения применения

• Не предназначен для соединения лотков с различной высотой бортов - только для 100×100 мм
• Не рекомендован для использования в агрессивных средах: химические производства, зоны с постоянным контактом с кислотами/солеными растворами
• Не является водонепроницаемым устройством - хотя покрытие защищает от влаги, сама конструкция имеет открытые места крепления; для герметизации следует использовать уплотнители дополнительно
• Не рассчитана на динамическую нагрузку выше 15 кг/м - при наличии вибраций (например, рядом с насосами) необходима дополнительная фиксация

Примеры использования

• Соединение секций лотка в технологическом корпусе завода с частыми мойками
• Продолжение трассы на крыше административного здания
• Переход между горизонтальным и вертикальным участком кабельной сети в серверной комнате
• Обустройство маршрута для силовых кабелей на объектах ЖКХ, где важно соблюдение норм пожаробезопасности

Практические советы

• Перед сборкой проверьте, что все лотки имеют одинаковый шаг отверстий - иначе пластина не будет плотно прилегать
• Используйте антивибрационные шайбы при монтаже на оборудовании с частыми колебаниями
• При работе на улице - после монтажа закрасьте болтовые головки краской по металлу того же цвета, чтобы замедлить образование белого налёта (белой ржавчины)
• Не используйте этот элемент вместо уголка или переходника - он не меняет направление трассы, только удлиняет её
• Артикулы pl4734 и spuplus100-100 - это один и тот же продукт. Оба номера используются в каталогах КМ-Профиля.
