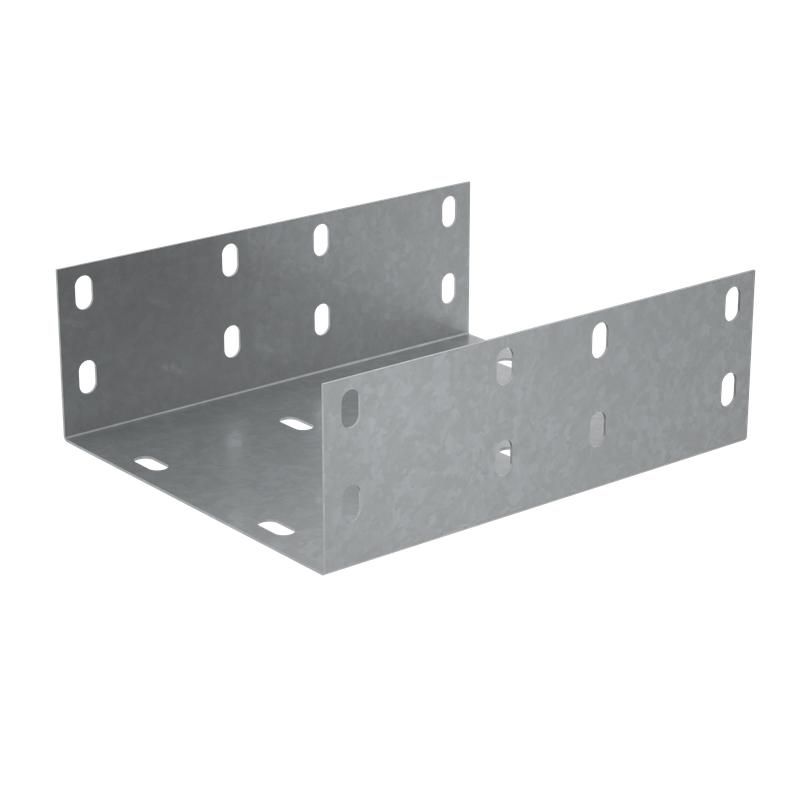

Соединительная пластина усиленная П-образная для лотка 100х100 мм "ПЛЮС" HD | SPUplus100-100 КМ-Профиль PL4778

Соединительная пластина П-образная усиленная для лотка 100х100 мм серия ПЛЮС HD SPUplus100-100 от компании КМ-Профиль предназначена для надёжного соединения секций кабельных лотков, повышая жёсткость и нагрузочную способность трассы. Подходит для установки в условиях повышенной влажности и на открытых участках.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 100х100 мм серия ПЛЮС HD SPUplus100-100 применяется для соединения двух параллельных секций кабельного лотка в месте их стыка - например, при продолжении трассы по прямой или при переходе через опору. Элемент обеспечивает механическую прочность и сохраняет целостность тракта при укладке кабелей большой массы. Усиленная конструкция позволяет использовать её там, где обычные соединители недостаточно выдерживают нагрузку - например, на длинных горизонтальных участках или при вертикальном монтаже.

Технические характеристики

• Высота лотка: 100 мм - совместима с лотками такого же габарита;
• Ширина лотка: 100 мм - соответствует стандартному профилю;
• Материал: сталь оцинкованная с толщиной 1 мм - обеспечивает достаточную жёсткость без избыточного веса;
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89 - защищает от коррозии даже во влажной среде;
• Тип соединения: винтовой разъём - фиксация болтами, доступна сборка без сварки;
• Исполнение: продольный соединитель - предназначен для соединения лотков вдоль оси трассы;
• Огнестойкость: да - материал не распространяет пламя и сохраняет форму при нагреве до предела нормированного режима;
• Цвет: серый - соответствие цветовой гамме других компонентов системы КМ-Профиль.

Совместимость и монтаж

Соединительная пластина П-образная усиленная для лотка 100х100 мм серия ПЛЮС HD SPUplus100-100 совместима исключительно с лотками того же типа и размера - 100×100 мм. Для монтажа требуется два болта М8 или аналогичных по размеру, которые должны входить в комплект крепления лотка. Пластину устанавливают внутрь торцов двух соседних лотков, плотно прижимают и затягивают болты равномерно - чтобы избежать перекоса. Настоятельно рекомендуется проверять зазор между пластиной и стенками лотка перед затяжкой; он должен быть минимальным, без люфта.

Безопасность и стандарты

• Горячее цинкование выполнено в соответствии с ГОСТ 9.307-89 - гарантирует долговечность защиты;
• Эксплуатационная классификация по ГОСТ 15150-69 - изделие допущено к применению в условиях умеренного климата, в том числе на открытом воздухе;
• Огнестойкость подтверждает возможность использования в системах, требующих соблюдения противопожарных норм;
• Не содержит материалов, запрещённых RoHS - безопасно для окружающей среды и здоровья.

Преимущества

• Увеличенная несущая способность за счёт усиленной формы и толщины стали - снижает риск деформации при больших нагрузках;
• Отсутствие необходимости сварки - экономит время и средства на монтаже, особенно на объектах с ограниченными условиями проведения работ;
• Работает в агрессивных средах - горячее цинкование эффективнее порошкового покрытия при контакте с влагой;
• Поддерживается всей серией аксессуаров ТМ СИСТЕМА КМ® - легко заменяема и расширяема;
• Серый цвет не контрастирует с другими деталями системы - эстетично сочетается в готовой трассе.

Ограничения применения

• Не для соединения лотков другого размера - нельзя адаптировать под 150 мм или 200 мм;
• Не рассчитана на ударные или динамические нагрузки - не подходит для оборудования с сильной вибрацией без дополнительной демпферизации;
• Запрещено использование в средах с постоянным воздействием хлора, щелочей или кислот - хотя цинк устойчив, длительный контакт с этими веществами вызывает быстрое разрушение покрытия;
• Не предназначен для герметизации шва - если нужна водонепроницаемость, требуется дополнительно использовать уплотнители или герметики.

Примеры использования

• Прокладка силовых кабелей в промышленных цехах с металлическими потолками и стенами;
• Обустройство кабельных трасс на внешних площадках заводов, где есть риск попадания воды;
• Создание вертикальных каналов для связи и управления в многоэтажных зданиях;
• Монтаж в пищевой и фармацевтической промышленности - где важна чистота и легкая мойка поверхности;
• Альтернатива сварным соединениям в условиях, когда невозможно применять термическую обработку.

Практические советы

• Перед установкой проверьте, что все торцы лотков имеют одинаковые размеры - искривление или деформация препятствуют плотному прилеганию пластины;
• Используйте болты с гроверами или самоблокирующимися гайками - они предотвращают самоотвинчивание при температурных колебаниях;
• На открытом воздухе периодически осматривайте места соединений - при появлении белого налёта (коррозии цинка) протрите сухой тканью, не используйте растворители;
• Если трасса проходит через несколько уровней, делайте контрольную затяжку всех соединителей после завершения всего монтажа - это минимизирует провисание;
• Соединительная пластина П-образная усиленная для лотка 100х100 мм серия ПЛЮС HD SPUplus100-100 - часть единой системы КМ-Профиль, поэтому лучше заказывать всю трассу одним партией - так гарантировано совпадение геометрии и качества покрытия.
