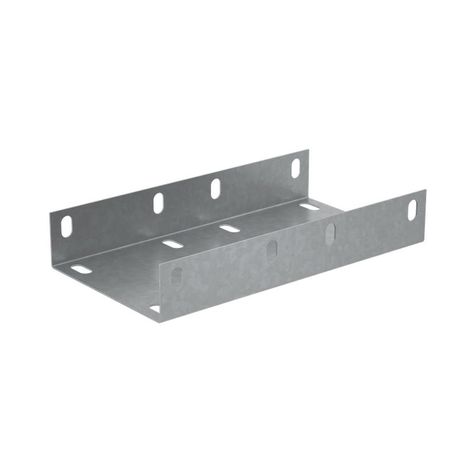

Соединительная пластина усиленная П-образная для лотка 50х200 мм "ПЛЮС" INOX304 | SPUplus50-200 КМ - профиль КМ-Профиль PL4810

Соединительная пластина П-образная усиленная для лотка 50х200 мм INOX304 КМ-профиль SPUplus50-200 предназначена для надёжного соединения секций кабельных лотков в условиях повышенной нагрузки и агрессивной среды. Изделие выполнено из нержавеющей стали AISI304, что делает его подходящим для промышленных объектов с особыми требованиями к долговечности и чистоте.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 50х200 мм INOX304 КМ-профиль SPUplus50-200 применяется для соединения двух соседних участков кабельного лотка в местах их стыка - особенно там, где требуется повышение жёсткости и прочности соединения. Подходит для лотков с шириной 200 мм и высотой бортов 50 мм. Усиленная конструкция позволяет распределить механическую нагрузку и предотвратить деформацию в точках соединения.

Область применения: пищевая и фармацевтическая промышленность, химические производства, морские порты, прибрежные зоны, объекты с требованием к гигиеничности и устойчивости к коррозии. Соответствует условиям эксплуатации по ГОСТ 15150-69.

Технические характеристики

• Материал: нержавеющая сталь AISI304 (INOX304)
• Габариты: 50 × 200 мм (высота борта × длина)
• Толщина металла: 1 мм
• Тип соединения: винтовой разъём - крепление болтами через отверстия
• Исполнение: продольный соединитель - для соединения лотков вдоль направления трассы
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при нагреве
• Поверхность: необработанная - без антикоррозийного или декоративного покрытия, сохраняет естественную структуру стали
• Цвет: серый - натуральный цвет нержавеющей стали

Совместимость и монтаж

SPUplus50-200 совместима исключительно с кабельными лотками серии КМ-профиль, имеющими те же габариты: 50 мм высотой и 200 мм шириной. Для установки необходимо:

• Выровнять торцы двух лотков точно друг напротив друга;
• Установить пластину сверху и снизу лотка - она захватывает оба борта;
• Закрепить четырьмя болтами M6 (не входят в комплект) через предварительно просверленные отверстия в стенках пластины и лотка.

Рекомендуется использовать болты из нержавеющей стали того же класса corrosion resistance (A2/AISI304), чтобы избежать гальванической коррозии.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по эксплуатации в климатических исполнениях УХЛ и Т. Материал AISI304 обеспечивает безопасную работу в средах с высокой влажностью, агрессивными парами и частой мойкой. Огнестойкость подтверждает соответствие нормам пожарной безопасности для помещений с повышенными рисками возгорания.

Преимущества

• Высокая механическая прочность - толщина 1 мм и П-образная форма обеспечивают устойчивость к прогибу даже при заполнении лотка тяжёлыми кабелями.
• Устойчивость к коррозии - нержавеющая сталь AISI304 не ржавеет в агрессивных средах, включая солёный воздух, щелочи и кислоты.
• Подходит для частых гигиенических процедур - легко моется, не впитывает загрязнения, не выделяет частиц.
• Не требует специального обслуживания - не нуждается в покраске, смазке или замене покрытия.

Ограничения применения

• Не предназначен для поперечного соединения лотков - только для продольного стыка.
• Не совместим с лотками других производителей, если их габариты отличаются от 50×200 мм.
• Не рекомендуется применять в средах с постоянным воздействием концентрированных кислот (например, HCl, H₂SO₄) - хотя AISI304 устойчив, длительный контакт с сильными кислотами может вызвать эрозию.
• Не является герметичным элементом - не обеспечивает IP-защиту; для защиты от воды/пыли нужны дополнительные крышки и уплотнители.

Примеры использования

• Стационарные кабельные трассы в цехах пищевых заводов - для питания оборудования, где регулярно проводится мойка водой и паром.
• Кабельные лотки на причалах и в судоремонтных мастерских - устойчивость к солёному туману и влаге.
• Фармацевтические линии - где важна чистота и невозможность образования бактерий на поверхности.
• Химические реакторные помещения - при прокладке кабелей рядом с трубопроводами с агрессивными веществами.

Практические советы

• Перед монтажом проверьте, что внутренняя ширина лотка точно равна 200 мм - отклонение более +-2 мм затруднит плотное прилегание пластины.
• Используйте болты с плоской головкой и шайбами - они лучше распределяют усилие и не повреждают тонкий металл лотка.
• При сборке длинных трасс используйте эту пластину каждые 1–2 метра - так снижается риск провисания и перегрузки соединений.
• Не закручивайте болты до упора - оставьте лёгкий люфт (1–2 оборота после контакта), чтобы избежать деформации стенок лотка.
• SPUplus50-200 можно комбинировать с другими элементами системы КМ-профиль - углы, переходники, крышки - для создания комплексной трассы.
