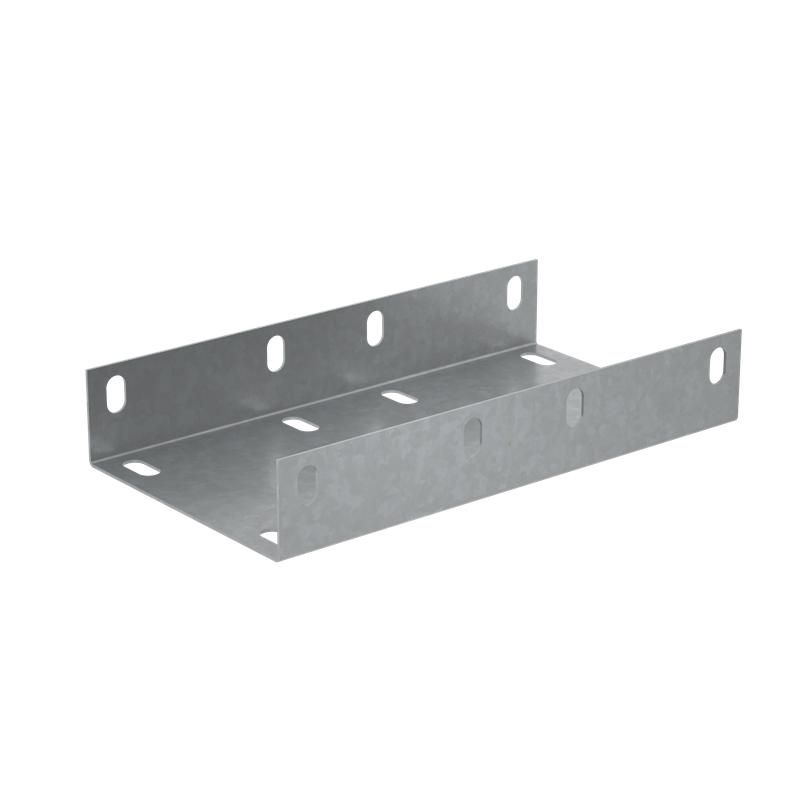

Соединительная пластина усиленная П-образная для лотка 50х200 мм "ПЛЮС" | SPUplus50-200 КМ-Профиль PL4722

Соединительная пластина усиленная П-образная для лотка 50х200 мм серия ПЛЮС от КМ-профиль обеспечивает прочное и надёжное соединение секций кабельного лотка, повышая жёсткость и несущую способность трассы. Артикулы spuplus50-200 и pl4722 подходят для монтажа в условиях повышенной влажности и на открытых участках.

Назначение и область применения

Соединительная пластина усиленная П-образная для лотка 50х200 мм серия ПЛЮС предназначена для соединения двух соседних секций кабельного лотка с одинаковым профилем - шириной 200 мм и высотой борта 50 мм. Усиленная конструкция позволяет использовать её там, где требуется повышенная механическая нагрузка: например, на длинных горизонтальных участках, в точках перехода через перегородки или при вертикальной прокладке трассы. Подходит для внутренней и наружной установки в зонах с умеренной коррозионной активностью.

Технические характеристики

• Тип изделия: продольный соединитель (для соединения лотков вдоль оси)
• Размеры: соответствует лоткам 50×200 мм (высота борта × ширина)
• Материал: сталь оцинкованная толщиной 1 мм
• Покрытие: горячеоцинкованное по ГОСТ 9.307-89 - защищает от коррозии
• Тип соединения: винтовой разъём - фиксация болтами через предварительно просверленные отверстия
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −50C до +40C, в условиях повышенной влажности и слабой загрязнённости воздуха
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии пламени

Совместимость и монтаж

Соединительная пластина усиленная П-образная для лотка 50х200 мм серия ПЛЮС совместима исключительно с лотками того же формата - 50×200 мм. Для монтажа необходимо:

• Выровнять торцы двух лотков точно друг против друга
• Закрепить пластину сверху и снизу лотка с помощью болтов M6 (не входят в комплект)
• Затянуть болты моментом 4–6 Нм - избыточная затяжка может деформировать оцинкованную поверхность
• Не применять для соединения лотков с другими габаритами - даже незначительное расхождение по высоте или ширине снижает герметичность и несущую способность

Безопасность и стандарты

• Горячее цинкование выполнено по ГОСТ 9.307-89 - гарантирует долговечность покрытия
• Климатические условия соответствуют ГОСТ 15150-69 - изделие рассчитано на эксплуатацию в помещениях класса У1 и на открытом воздухе в зонах УХЛ1 и УХЛ3
• Огнестойкость подтверждает соответствие требованиям к кабельным системам в объектах с повышенными нормами пожарной безопасности

Преимущества

• Усиленная П-образная форма равномерно распределяет нагрузку по всей длине соединения, снижая риск прогиба
• Оцинкованное покрытие устойчиво к конденсату и химически нейтральным агрессивным средам
• Винтовое соединение позволяет легко демонтировать и переустанавливать пластину без повреждения лотка
• Подходит для монтажа в труднодоступных местах - компактная форма не требует большого рабочего пространства

Ограничения применения

• Не применяется для угловых, T-образных или крестовых соединений - только для прямого продольного стыка
• Не рекомендовано использование в агрессивных средах: химических цехах, побережьях морей, зонах с частыми кислотными осадками
• Не предназначен для работы при температурах выше +40C длительное время - риск потери прочности оцинковки
• Не заменяет опорные кронштейны - не воспринимает вес лотка, только передаёт усилия между секциями

Примеры использования

• Соединение секций лотка на технологической линии в пищевой промышленности
• Прокладка кабелей вдоль стен в административном здании с высокой влажностью (например, вентиляционные шахты)
• Монтаж кабельной трассы на крыше промышленного корпуса - выдерживает перепады температур и влагу
• Обустройство системы управления на заводе с частыми вибрациями - усиленная конструкция снижает риск ослабления соединения

Практические советы

• Перед монтажом проверьте, что торцы лотков ровные - неровности вызывают перекос и снижают контакт
• Используйте болты с гроверами или шайбами - они предотвращают самопроизвольное ослабление при вибрациях
• При работе на открытом воздухе периодически проверяйте состояние оцинковки - при появлении белого налёта (цинового порошка) можно протереть поверхность маслом для временного восстановления защиты
• Артикулы spuplus50-200 и pl4722 - это одна и та же деталь; различия в номерах связаны с внутренним учетом производителя, не влияют на функционал
• Для больших трасс используйте эту пластину каждые 1,5–2 метра - так достигается оптимальная жёсткость без перерасхода материалов
