Соединительная шина BBS-MD63 типа FORK, 4 полюса, 14 присоединений, для модульной аппаратуры - BBS-MD63F-4P14 ДКС

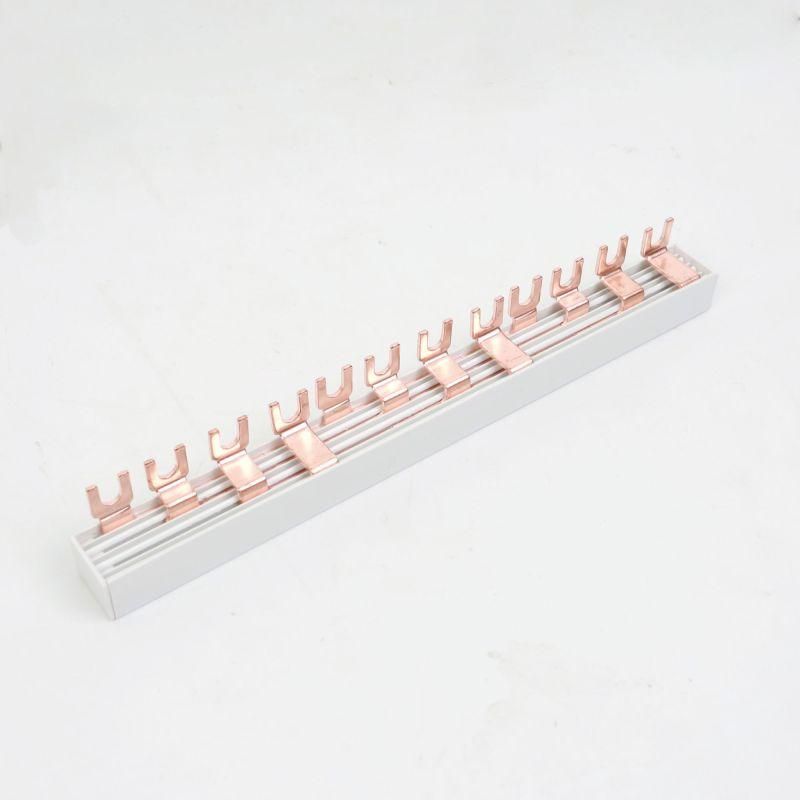

Соединительная шина BBS-MD63 типа FORK, 4 полюса, 14 присоединений для модульной аппаратуры - это компактное распределительное устройство для одновременного подключения до 56 модульных автоматов серии YON max. Шина обеспечивает равномерное распределение тока до 63 А между группой защитных устройств, упрощает сборку щитов и снижает количество проводов в монтаже.

Назначение и область применения

Соединительная шина BBS-MD63 используется для создания параллельных электрических цепей внутри распределительных щитов. Она позволяет подключить несколько автоматических выключателей к одной фазе без использования внешних проводов. Применяется в бытовых, коммерческих и промышленных щитах: квартирах, офисах, торговых центрах, коттеджах, школах и больницах. Особенно эффективна при сборке щитов с большим количеством модульных устройств - например, при защите освещения, розеточных групп и оборудования.

Технические характеристики

• Тип подключения: вилка (FORK) - прямое механическое соединение с контактами автоматов
• Количество полюсов: 4 - поддерживает трёхфазную сеть + ноль
• Номинальный ток: 63 А - максимальный допустимый ток через каждый полюс
• Поперечное сечение провода: 10 мм2 - соответствует медным проводникам сечением до 10 мм2
• Шаг между контактами: 18 мм - совместима с модульными автоматами стандарта DIN 43880
• Количество подключаемых устройств: 56 - можно подсоединить до 56 автоматов (по 14 на полюс)
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Условный ток короткого замыкания: 15 кА - способна выдерживать ток КЗ до этого значения без повреждения
• Изоляция: да - все элементы изолированы, безопасна при работе под напряжением

Совместимость и монтаж

Shina BBS-MD63 совместима исключительно с модульными автоматическими выключателями серии YON max, имеющими стандартные контакты для fork-подключения. Устанавливается на DIN-рейку 35 мм. Для монтажа необходимо:

• Выключить питание щита перед установкой
• Разместить шину рядом с автоматами, которые будут к ней подключены
• Вставить каждую вилку шины в гнездо контакта автомата - звук «щелчка» подтверждает плотное соединение
• Не использовать силу - если вилка не вставляется легко, проверьте правильность расположения и целостность контактов
• Обязательно соблюдать шаг 18 мм - не подходят автоматы с другим шагом (например, старые модели с шагом 17,5 мм)

Подключение осуществляется только к верхним контактам автоматов. Нижние контакты остаются свободными для вывода нагрузки.

Безопасность и стандарты

Соединительная шина BBS-MD63 изготовлена из материалов, соответствующих требованиям IEC 60947-7-1. Изоляционные части выполнены из армированного стекловолокном полиамида - материал устойчив к нагреву, возгоранию и механическим воздействиям. Защита IP20 обеспечивает предотвращение доступа к токоведущим частям пальцами и инструментами. Сертифицирована для работы в условиях температур от -25C до +70C.

Преимущества

• Снижает количество проводов в щите - вместо десятков перемычек одна шина
• Ускоряет монтаж - подключение 14 автоматов занимает секунды, а не минуты
• Повышает надёжность - металлический контакт шины более устойчив к окислению и ослаблению, чем проводные перемычки
• Улучшает теплоотвод - равномерное распределение тока снижает риск перегрева
• Совместима с системой YON max - единый дизайн, одинаковые материалы, гарантированная совместимость

Ограничения применения

• Не предназначена для подключения к автоматам других серий - даже от DKC, если они не из серии YON max
• Не работает с автоматами, где контакты имеют другой формат (например, screw-type или push-in)
• Не рекомендуется для постоянной нагрузки выше 80% от номинала (т.е. свыше 50 А на полюс) длительное время
• Не применяется вне закрытых щитов - не имеет степени защиты выше IP20
• Не подходит для цепей переменного тока с частотой ниже 45 Гц или выше 65 Гц

Примеры использования

• Щит в новостройке: 14 автоматов на розетки первой комнаты, 14 - второй, 14 - третьей, 14 - освещение - всё подключено одной шиной BBS-MD63
• Торговый центр: группа автоматов на световые люминесцентные лампы в каждом отделе - подключены через шину, чтобы избежать запутанной проводки
• Коттедж: три однофазных автомата на кухню, ванную и гостиную - подключены к шине, которая затем идёт к главному автомату

Практические советы

• Перед заказом проверьте, что ваши автоматы - именно YON max, а не просто DKC. Разница в форме контактов критична
• Если вам нужна шина на 3 полюса - используйте BBS-MD63F-3P14, а не обрезайте эту
• Не устанавливайте шину близко к источникам тепла - например, сразу под термореле или нагревателем
• При обслуживании щита всегда отключайте питание - даже если автомат выключен, шина остаётся под напряжением
• Для щитов с малым числом автоматов (менее 10) использование шины экономически неэффективно - лучше применить обычные перемычки
• BBS-MD63 и её аналоги серии YON max имеют гарантию 5 лет - сохраняйте чек и документацию на весь комплект
