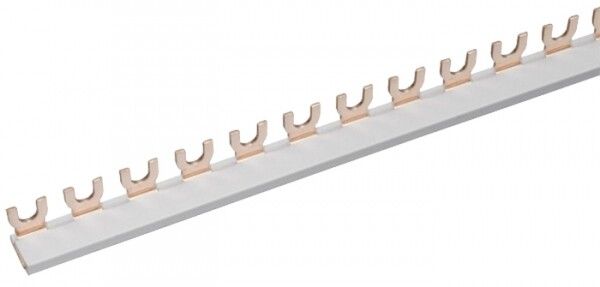

Шина соединительная типа FORK для 4-ф нагр. 63А 54 мод. EKF PROxima | fork-04-63

Шина соединительная типа FORK 4-фазная 63А 54 модуля от EKF серии PROxima предназначена для распределения электроэнергии между несколькими автоматическими выключателями или УЗО в щитовой. Эта шина обеспечивает надёжное параллельное подключение до 14 устройств через единый медный проводник, уменьшая количество проводов и повышая удобство монтажа.

Назначение и область применения

Шина соединительная типа FORK 4-фазная 63А 54 модуля используется для создания цепей питания в распределительных щитах. Подходит для подключения групп автоматических выключателей, УЗО, дифавтоматов и других модульных устройств, установленных на DIN-рейке. Применяется в жилых, офисных и промышленных объектах, где требуется компактное и безопасное распределение тока по четырём фазам. Особенно эффективна там, где важно минимизировать число соединений и повысить надёжность цепи.

Технические характеристики

• Количество фаз: 4 - позволяет подключать оборудование по трёхфазной схеме с нулём (L1, L2, L3, N).
• Номинальный ток: 63 А - максимальный постоянный ток, который может проходить через шину без перегрева.
• Номинальное напряжение: 400 В переменного тока - соответствует сетям 380/220 В.
• Поперечное сечение проводника: 10 мм2 - обеспечивает достаточную проводимость для токов до 63 А.
• Количество контактов: 54 - количество точек подключения, что позволяет установить до 14 устройств (по 4 контакта на каждое устройство: L1, L2, L3, N).
• Количество модулей DIN: 56 - занимает 56 стандартных модулей (17,8 мм каждый) на DIN-рейке.
• Шаг контактов: 17,8 мм - совместима с оборудованием шириной 1 модуль (например, ABB, Schneider, Legrand, EKF).
• Материал проводника: медь - высокая проводимость и долговечность.
• Изоляция: да - корпус выполнен из самозатухающего диэлектрика, предотвращающего возгорание.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды.
• Климатическое исполнение: УХЛ3 - работает при температурах от -40C до +55C, подходит для неотапливаемых помещений.
• Номинальное импульсное напряжение: 4000 кВ - способна выдерживать скачки напряжения, такие как грозовые импульсы.
• Условный ток короткого замыкания: 12 000 кА - соответствие требованиям к селективности и отключающей способности в системах с высокой КЗ-способностью.

Совместимость и монтаж

Шина соединительная типа FORK 4-фазная 63А 54 модуля монтируется на стандартную DIN-рейку 35 мм. Для подключения необходимо вставить выводы автоматических выключателей в контактные гнёзда шины - они рассчитаны на провода сечением до 10 мм2. Максимальное количество подключаемых устройств - 14. Каждый аппарат требует 4 контакта (L1–L3+N), поэтому шина полностью заполняется при использовании 14 однополюсных или 14 четырёхполюсных устройств. Убедитесь, что ширина каждого устройства кратна 1 модулю (17,8 мм). Не используйте с оборудованием шириной 1,5 модуля (например, ВА47-100) - для них нужна шина с шагом 27 мм.

Безопасность и стандарты

Шина соответствует международному стандарту IEC 60309-1(1999) и имеет сертификаты на применение в электрических установках. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующему корпусу. Наличие самозатухающих материалов снижает риск распространения огня. Работает в условиях, допускаемых классом UHL3 - в помещениях с контролируемой влажностью и температурой.

Преимущества

• Снижает количество проводов и соединений - меньше точек отказа.
• Обеспечивает равномерное распределение тока по всем фазам.
• Экономит место в щите - вместо множества перемычек одна шина решает задачу.
• Ускоряет монтаж - не нужно прокладывать и зажимать десятки проводов.
• Высокая механическая прочность и термостойкость материала.

Ограничения применения

• Не применяется в открытых или влажных местах - степень защиты IP20 не защищает от брызг и пыли.
• Подходит только для оборудования с шагом 17,8 мм (1 модуль); несовместима с устройствами шириной 1,5 модуля (27 мм).
• Максимальный ток 63 А - нельзя использовать для нагрузок выше этого значения (для 100 А нужны другие шины).
• Не предназначен для подключения кабелей сечением больше 10 мм2 - возможен перегрев и плохой контакт.
• Требует наличия свободного места на DIN-рейке - занимает 56 модулей, что может быть недостаточно в малогабаритных щитах.

Примеры использования

• Щит освещения в многоквартирном доме - распределение фаз по этажам через 14 автоматов.
• Промышленный щит управления - питание нескольких двигателей по трёхфазной схеме с УЗО на каждой линии.
• Офисный распределительный щит - подключение группы розеток и освещения с учётом всех фаз и нуля.

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были отключены - работа под напряжением опасна даже при наличии шины.
• Убедитесь, что контакты автомата плотно вошли в гнездо шины - слабый контакт вызывает нагрев.
• Если вам нужно подключить менее 14 устройств - можно использовать часть шины, остальные контакты остаются свободными.
• Для больших нагрузок (>63 А) выбирайте шины с номиналом 100 А - они имеют лужёную медь и увеличенные контакты.
• При сборке щита с несколькими шинами - соблюдайте цветовое соответствие фаз (L1-коричневый, L2-чёрный, L3-серый, N-синий).
• Не используйте эту шину в качестве основной входной шины - она служит только для внутреннего распределения внутри щита.
