Шина соединительная типа FORK для 2-ф нагр. 63А 54 мод. EKF PROxima | fork-02-63

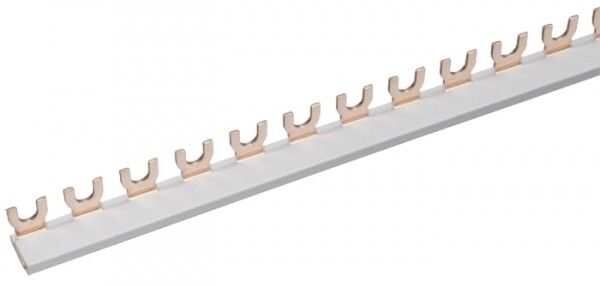

Шина соединительная типа FORK для 2-фазной нагрузки 63А 54 модуля от EKF серии PROxima предназначена для надёжного распределения тока между несколькими автоматическими выключателями в щитовой. Её конструкция позволяет уменьшить количество проводов, повысить скорость монтажа и обеспечить равномерное нагружение каждой фазы.

Назначение и область применения

Эта шина используется для параллельного подключения 27 однополюсных или 13–14 двухполюсных автоматических выключателей в одном ряду. Подходит для распределительных щитов в жилых, офисных и промышленных объектах, где требуется компактное и безопасное соединение нескольких цепей одной фазы. Применяется в системах освещения, силовых цепях, управления насосами и вентиляцией.

Технические характеристики

• Номинальный ток: 63 А - способна выдерживать длительную нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В переменного тока - рассчитана на трёхфазные сети 380/220 В;
• Количество контактов: 54 - соответствует 54 модулям DIN, что даёт возможность подключить 27 устройств по 2 модуля каждое;
• Материал проводника: медь - обеспечивает низкое сопротивление и долгий срок службы;
• Поперечное сечение: 10 мм2 - оптимально для тока 63 А, снижает потери энергии;
• Шаг контактов: 17,8 мм - совместим с модульными аппаратами шириной 18 мм (стандартный шаг);
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги;
• Условный ток короткого замыкания: 12 000 кА - гарантирует сохранность при аварийных режимах в сетях с высокой мощностью КЗ;
• Номинальное импульсное напряжение: 4000 кВ - соответствие требованиям по грозовым перенапряжениям;
• Диапазон температур: от -40 C до +55 C - работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ3 - допущено к использованию в помещениях с умеренным и холодным климатом;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку через специальный кронштейн;
• Изоляция: да - все элементы изолированы, исключает случайные замыкания;
• Норматив: IEC 60309-1(1999) - сертифицирована по европейскому стандарту безопасности.

Совместимость и монтаж

Шина соединительная типа FORK для 2-фазной нагрузки 63А 54 модуля совместима с любыми автоматическими выключателями, имеющими стандартную ширину 18 мм (например, EKF PROxima, ABB S200, Schneider Easy9, Legrand Céliane). Монтаж выполняется на DIN-рейку: шина фиксируется с помощью зажимов, после чего автоматы вставляются сверху - каждый контакт шины попадает точно под полюс автомата. Для правильного подключения важно соблюдать порядок фаз: L1 и L2 должны быть подведены к соответствующим выводам шины. Нельзя использовать её с аппаратами шириной 27 мм - они требуют шин с другим шагом.

Безопасность и стандарты

Шина соответствует нормам IEC 60309-1 и имеет повышенную термостойкость благодаря материалу корпуса, который не поддерживает горение. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от внешней среды - поэтому применение возможно только внутри закрытых щитов. Высокий уровень устойчивости к КЗ (12 000 кА) делает её подходящей даже для промышленных объектов с большой мощностью питания.

Преимущества

• Снижает количество проводов - вместо десятков перемычек одна шина решает задачу;
• Ускоряет сборку - установка занимает минуты, а не часы;
• Обеспечивает одинаковое качество соединений - минимизирует риск перегрева на плохих контактах;
• Улучшает эстетику и обслуживание - всё под контролем, легко проверить целостность цепи;
• Поддерживает стандартизацию - совместима с продукцией EKF PROxima и аналогичными брендами.

Ограничения применения

• Не применяется в открытых щитах - IP20 не защищает от влаги и пыли;
• Не подходит для постоянного подключения устройств шириной более 18 мм (например, ВА47-100 с шагом 27 мм);
• Не предназначен для работы с постоянным током - только переменный AC;
• Не рекомендовано использование вне помещений или в сырых зонах (бассейны, подвалы без вентиляции);
• Максимальная нагрузка - 63 А на фазу; превышение вызывает перегрев и выход из строя.

Примеры использования

• Щит освещения в офисном здании: 27 однополюсных автоматов на световые группы по 1 фазе;
• Распределительный щит на производстве: два контура по 13 автоматов - L1 и L2 для станков;
• Жилой дом: группировка розеточных цепей по этажам с двумя фазами;
• Система управления HVAC: управление вентиляторами и насосами через несколько автоматов на одной шине.

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были одного типоразмера - 18 мм, иначе контакты не будут плотно соединены;
• Не используйте шину для подключения устройств с разным номиналом тока - она рассчитана на 63 А максимум;
• При необходимости удлинения - можно соединить две шины последовательно, но только если есть свободные клеммы на конце;
• После установки протестируйте все цепи тестером - убедитесь, что нет обрывов и плохих контактов;
• Для удобства обслуживания пометьте каждую фазу на шине этикетками - особенно при работе с двумя фазами.
