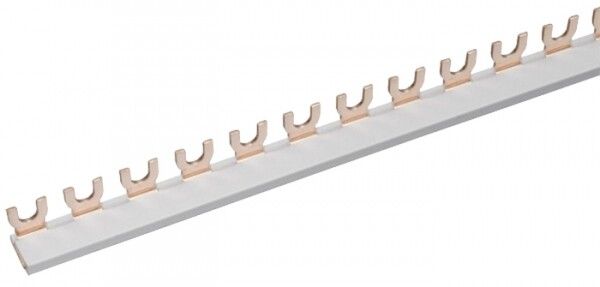

Шина соединительная типа FORK для 2-ф нагр. 100А 54 мод. EKF PROxima | fork-02-100

Шина соединительная типа FORK 2-фазная 100А 54 модуля от EKF серии PROxima предназначена для надёжного распределения тока между автоматическими выключателями и другим модульным оборудованием в щитах. Эта шина обеспечивает быстрый и безопасный монтаж за счёт стандартизированного шага и высокой пропускной способности - идеально подходит для промышленных и коммерческих распределительных щитов.

Назначение и область применения

Шина соединительная типа FORK 2-фазная 100А 54 модуля используется для параллельного подключения нескольких модульных аппаратов - автоматических выключателей, УЗО, реле и других устройств - в одном фазном контуре. Применяется в силовых щитах, где требуется минимизировать количество проводов и повысить надёжность соединений. Подходит для установки в щитах с оборудованием шириной 1 модуль (17,8 мм). Часто встречается в системах управления станками, конвейерами, насосными группами и освещением.

Технические характеристики

• Номинальный ток: 100 А - позволяет подключать устройства с высокой нагрузкой без перегрева.
• Номинальное напряжение: 400 В переменного тока (AC) - совместима с трёхфазными сетями 380/220 В.
• Количество контактов: 54 - соответствует 27 местам подключения (по два контакта на каждую точку: вход и выход).
• Количество модулей DIN: 54 - занимает 54 стандартных модуля (17,8 мм каждый), что равно 96,6 см длины.
• Поперечное сечение проводника: 16 мм2 - медная шина с достаточной площадью для токов до 100 А.
• Материал проводника: Лужёная медь - улучшает контакт, снижает окисление и повышает долговечность.
• Шаг: 17,8 мм - стандартный интервал для модульного оборудования шириной 1 модуль.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Условный ток короткого замыкания: 15 000 кА - обеспечивает устойчивость при аварийных режимах в промышленных сетях.
• Номинальное импульсное напряжение: 4000 кВ - соответствие требованиям по грозовым перенапряжениям.
• Диапазон температур: от -40 C до +55 C - работает в суровых условиях, включая холодные склады и жаркие цеха.
• Климатическое исполнение: УХЛ3 - рассчитана на умеренный и холодный климат с возможностью работы в помещениях с повышенной влажностью.
• Изолированность: Да - все токоведущие части изолированы диэлектрическим материалом, не поддерживающим горение.

Совместимость и монтаж

Шина соединительная типа FORK 2-фазная 100А 54 модуля монтируется на DIN-рейку в распределительном щите. Она подключается к двум фазам (L1 и L2) через верхние контакты, а нижние контакты служат для подсоединения устройств. Каждая пара контактов обслуживает один автоматический выключатель. Для правильной установки важно соблюдать порядок фаз и использовать только оборудование с шириной, кратной 1 модулю (например, ABB S200, Schneider Easy9, EKF PROxima). Монтаж выполняется без инструментов - шина просто вставляется в защёлки на задней стенке щита. Нижняя часть шины имеет зажимы для кабелей сечением до 16 мм2.

Безопасность и стандарты

Шина соответствует стандарту IEC 60309-1(1999) и прошла проверку на термическую и механическую прочность. Материал корпуса - самозатухающий поликарбонат, не поддерживающий горение. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий - поэтому шина должна использоваться только во внутренних щитах. Импульсное напряжение 4000 кВ гарантирует устойчивость к скачкам напряжения, типичным для промышленных объектов.

Преимущества

• Снижает риск ошибок при подключении - вместо множества перемычек одна шина решает задачу.
• Экономит место в щите - компактная конструкция освобождает пространство для других устройств.
• Обеспечивает равномерное распределение тока - благодаря однородному материалу и сечению.
• Ускоряет монтаж - не требует пайки, сварки или многократного затягивания клемм.
• Повышает ремонтопригодность - легко заменить один автомат без демонтажа всей системы.

Ограничения применения

• Не применяется в открытых щитах - степень защиты IP20 не допускает воздействия пыли и воды.
• Подходит только для оборудования с шагом 17,8 мм (1 модуль); несовместима с устройствами шириной 1,5 модуля (27 мм), такими как ВА47-100.
• Не предназначен для постоянного подключения кабелей большего сечения, чем 16 мм2 - это вызывает перегрев и деформацию контактов.
• Не рекомендуется для использования в цепях постоянного тока - шина рассчитана только на переменный ток AC.
• Не следует применять в средах с химически активными веществами - материал корпуса не устойчив к растворителям и маслам.

Примеры использования

• Щит управления технологической линии с 27 автоматами на две фазы (L1/L2).
• Распределительный щит торгового центра с группами освещения и розеток.
• Система питания насосной станции с несколькими УЗО и автоматами на 100 А.
• Производственные участки с необходимостью быстрой замены вышедших из строя автоматов.

Практические советы

• Перед монтажом проверьте, чтобы все автоматы были установлены точно по одной линии - смещение даже на 1–2 мм может помешать подключению.
• Используйте шину только после того, как все устройства закреплены на DIN-рейке - нельзя вставлять её в уже заполненный щит.
• При подключении кабелей используйте наконечники (наконечник типа “пальчик” или “вилка”) - они обеспечивают лучший контакт и предотвращают ослабление.
• Не перегружайте шину - максимальный ток 100 А - суммарный для всех подключённых устройств. Распределяйте нагрузку равномерно между фазами.
• При необходимости удлинения - используйте несколько шин, соединяемые специальными переходниками, а не скрутки или перемычки.
• Проверяйте плотность посадки шины - она должна быть утоплена в рейку без люфта. Люфт увеличивает риск нагрева и искрения.
