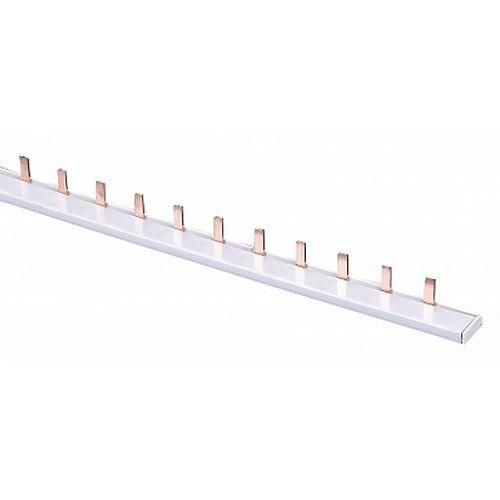

Шина соединительная типа PIN 2P 100А L=1000мм (R) | 811005 CHINT

Шина соединительная типа PIN 2P, 100А, длина 1000 мм, разъемная от бренда CHINT (артикул 811005) обеспечивает надёжное электрическое соединение между модульными автоматическими выключателями и другим оборудованием в распределительных щитах. Эта шина применяется там, где требуется быстрая и безопасная коммутация двух фаз с током до 100 А.

Назначение и область применения

Шина соединительная типа PIN 2P, 100А, длина 1000 мм, разъемная используется для создания электрических связей между модульными устройствами в низковольтных распределительных щитах. Подходит для соединения двухполюсных автоматических выключателей, УЗО, дифавтоматов и других элементов, установленных на DIN-рейке. Применяется в жилых, офисных и промышленных объектах, где важна скорость сборки и минимизация количества проводов.

Технические характеристики

• Номинальный ток: 100 А — способна передавать нагрузку без перегрева при длительной работе
• Номинальное напряжение: 400 В — рассчитана на трёхфазную сеть 230/400 В
• Количество полюсов: 2 — соединяет две фазы или два вывода однофазного устройства
• Длина: 1000 мм — позволяет покрывать ряд из 26 модулей с шагом 18 мм
• Тип подключения: штырь (PIN) — вставляется в гнёзда модульных аппаратов
• Изолированная конструкция — предотвращает случайные замыкания и улучшает безопасность
• Шаг модулей: 18 мм — совместима с большинством современных модульных устройств
• Сечение контактов: 10–16 мм² — соответствует требованиям к медным проводникам
• Степень защиты: IP00 — не защищена от внешних воздействий, требует установки внутри корпуса
• Количество подключаемых устройств: до 26 — полностью заполняет стандартную DIN-рейку длиной 1000 мм

Совместимость и монтаж

Шина соединительная типа PIN 2P, 100А, длина 1000 мм, разъемная совместима с модульной аппаратурой серий NXB-63 и аналогичными продуктами CHINT, а также с изделиями других производителей, имеющими стандартные штыревые гнёзда (например, ABB, Schneider Electric, Legrand). Для монтажа достаточно вставить шину в контактные гнёзда модульных устройств, расположенных на одной DIN-рейке. Направление вставки — строго параллельно рейке, без перекосов. После установки проверьте плотность посадки каждого контакта — слабый контакт вызывает нагрев.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями IEC 60947-7-1 для соединительных систем. Материалы контактов — медный сплав с омеднённой поверхностью, изолятор — самозатухающий термопластик. Отсутствие степени защиты IP00 означает, что шина должна использоваться исключительно внутри закрытых распределительных щитов. Недопустимо применение в открытых зонах, на улице или во влажных помещениях без дополнительной защиты.

Преимущества

• Ускоряет сборку щита — вместо десятков перемычек одна шина соединяет все устройства
• Снижает риск ошибок при подключении — нет необходимости прокладывать провода между модулями
• Обеспечивает равномерное распределение тока — меньше точек переходного сопротивления
• Легко демонтировать — можно вынуть и заменить без отключения всей цепи
• Экономит место в щите — уменьшает количество проводов и скруток

Ограничения применения

• Не подходит для соединений вне DIN-рейки — требует строгой горизонтальной установки
• Максимальный ток 100 А — нельзя использовать для нагрузок выше этого значения
• Не работает с модулями шириной 27 мм — шаг 18 мм не позволяет вставлять шину через один модуль
• Не имеет защиты от пыли и влаги — обязательна герметичная установка в щите
• Не предназначен для многожильных проводов с опрессовкой — только для стандартных модульных контактов

Примеры использования

• Подключение двухполюсных автоматов в квартирном щите (L+N)
• Связка УЗО и дифавтоматов в одном ряду
• Распределение фазы L1 и L2 между несколькими группами нагрузок
• Сборка щитов для насосных станций, конвейеров, освещения

Практические советы

• Перед монтажом убедитесь, что все модули имеют штыревые контакты — не подходят для вилочных (FORK) или болтовых соединений
• Проверьте соответствие длины шины количеству модулей: 26 модулей × 18 мм = 468 мм, но шина 1000 мм даёт запас для удобства подвода
• Не используйте шину для соединения устройств с разным номиналом тока — возможен перегруз одного из них
• После монтажа проведите тепловизионный контроль — нагрев более чем на 10 °C выше температуры окружающей среды указывает на плохой контакт
• Для больших щитов с большим числом модулей используйте несколько шин, разделив цепи по фазам
