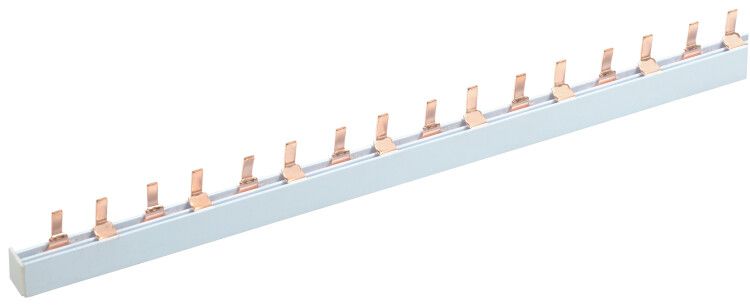

Шина соединительная типа PIN (штырь) 2Р 100А(дл. 1м) | YNS21-2-100 IEK

Шина соединительная типа PIN (штырь) 2-полюсная 100А (длина 1м) от IEK — надёжное решение для компактного и безопасного распределения тока между автоматическими выключателями и устройствами защиты в распределительных щитах. Артикул yns21-2-100 обеспечивает устойчивую связь между полюсами с шагом 18 мм, что соответствует стандартной модульной сетке.

Назначение и область применения

Шина используется для соединения групповых автоматических выключателей (ВА), дифференциальных автоматов (АД), выключателей дифференциальных (ВД) и выключателей нагрузки (ВН). Применяется внутри распределительных шкафов, где требуется быстрое, надёжное и изолированное соединение нескольких полюсов без использования проводов. Подходит для сборки щитов жилых, офисных и промышленных объектов.

Технические характеристики

• Номинальный ток: 100 А (продолжительный); допускается кратковременная перегрузка до 125 А при правильном расположении вводного автомата
• Количество полюсов: 2
• Тип подключения: штыревой (PIN) — защёлкивающиеся контакты для быстрой установки
• Шаг между контактами: 18 мм — совместим с аппаратурой модульной ширины (1 модуль = 18 мм)
• Поперечное сечение: 285 мм² — обеспечивает минимальные потери и нагрев при максимальной нагрузке
• Номинальное импульсное напряжение: 4 кВ — устойчивость к скачкам напряжения
• Номинальный кратковременно выдерживаемый ток: 15 кА — способна выдерживать токи КЗ без повреждений
• Материал: латунь — высокая проводимость, коррозионная стойкость, долгий срок службы
• Изоляция: да — все части под напряжением закрыты, исключает случайные прикосновения
• Рабочая температура: от -45 °C до +40 °C — подходит для холодных помещений и теплых щитовых
• Цвет: серый — стандартизированный цвет для промышленных решений
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Шина совместима с любыми автоматами, установленными на DIN-рейке с шагом 18 мм. Устанавливается на вертикальную рейку рядом с аппаратами. Конструкция позволяет легко защёлкивать её на выводы автоматов — достаточно плотно прижать шину к контактам. Монтаж не требует инструментов. Обязательно проверьте соответствие габаритов входящих контактов автоматов — они должны точно попадать в пазы шины. Не используйте с оборудованием, имеющим нестандартные или увеличенные выходы.

Безопасность и стандарты

Шина выполнена с изолирующей оболочкой, предотвращающей доступ к токоведущим частям. Соответствует требованиям безопасности для внутренней установки в электроустановках до 1000 В. Номинальное импульсное напряжение 4 кВ и способность выдерживать ток КЗ до 15 кА обеспечивают уровень защиты, достаточный для большинства типовых проектов. Сертифицирована в рамках системы качества IEK.

Преимущества

• Устраняет необходимость в многочисленных перемычках — снижает количество точек соединения и риск плохого контакта
• Обеспечивает равномерное распределение тока между полюсами
• Ускоряет сборку щита — монтаж занимает несколько секунд вместо минут на прокладку проводов
• Снижает риск ошибок при подключении — фиксация происходит только в правильно ориентированных местах
• Высокая механическая прочность латуни гарантирует сохранение контакта даже после многократных операций замены автоматов

Ограничения применения

• Не предназначен для работы вне распределительных шкафов — не имеет степени защиты IP
• Не рекомендуется использовать с автоматами, имеющими шаг более 18 мм (например, полуторамодульные устройства без адаптеров)
• При подключении вводного автомата на 125 А необходимо располагать его строго по центру — иначе возможен перегрев одного из полюсов
• Не применяется в условиях постоянного воздействия воды, масла, химически активных сред

Примеры использования

• Щит освещения в квартире — соединение группы автоматов на 10–16 А
• Промышленный щит управления — распределение питания между несколькими дифавтоматами на станке
• Жилищный комплекс — сборка этажных щитов с десятком автоматов на каждом уровне
• Системы бесперебойного питания — соединение входных и выходных автоматов ИБП

Практические советы

• Перед монтажом убедитесь, что автоматы полностью вставлены в DIN-рейку — иначе шина не будет плотно садиться
• Проверяйте, чтобы контакты автоматов были чистые и не окисленные — грязь снижает надёжность соединения
• Если в щите есть автомат с другим шагом (например, 27 мм), используйте специальную переходную шину или боковые заглушки, указанные в документации IEK
• Для больших щитов с множеством полюсов — планируйте заранее порядок подключения, чтобы избежать переплетения шин
• При замене автомата — всегда отключайте питание перед демонтажем шины; она не является разъединителем
