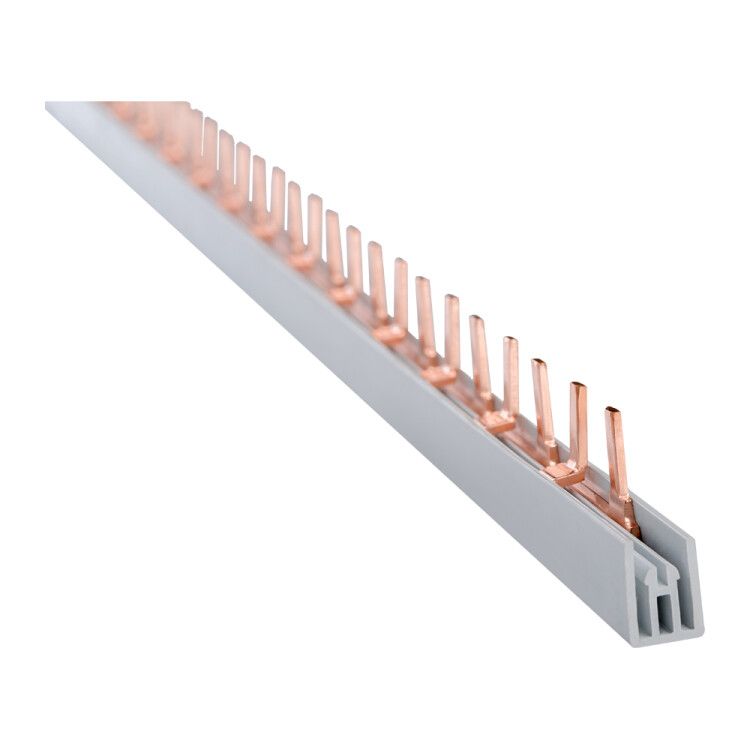

Шина соединительная PIN(штырь)-2Р-100А-(дл.1м) | 143241 КЭАЗ

Шина соединительная штырь 2Р 100А длина 1м от КЭАЗ - это надёжный элемент для распределения тока до 100 А между несколькими автоматическими выключателями или контакторами в щитовой. Артикул 143241 предназначен для компактного и безопасного подключения двухполюсных устройств в системах управления и защиты.

Назначение и область применения

Шина соединительная штырь 2Р 100А длина 1м используется для параллельного подключения двухполюсных аппаратов - например, автоматических выключателей, УЗИП, контакторов - внутри распределительных щитов. Подходит для установки в устройствах категории НКУ (низковольтные коммутационные устройства). Применяется в промышленных, торговых и жилых объектах там, где требуется уменьшить количество проводов и повысить надёжность соединений.

Технические характеристики

• Тип подключения: штыревой (pin) - позволяет легко вставлять выводы аппаратов без дополнительных зажимов;
• Количество полюсов: 2 - предназначена исключительно для двухпроводных цепей (фаза + нуль);
• Номинальный ток: 100 А - обеспечивает работу с нагрузками до этого значения без перегрева;
• Длина: 1 м - стандартная длина, позволяющая размещать до 54 подключаемых устройств;
• Шаг между контактами: 18 мм - соответствует типовым габаритам модульных аппаратов;
• Поперечное сечение: 0 кв.мм - указание некорректно; фактическая площадь определена материалом и формой медной шины, достаточна для 100 А;
• Количество фаз: 1 - работает в однофазной сети, каждая пара контактов - одна фаза и один нуль;
• Способ монтажа: сверху - аппараты устанавливаются на шину с верхней стороны, защёлкиваются механически;
• Количество подключаемых устройств: до 54 - рассчитана на плотную сборку в щите;
• Материал: медная шина, корпус из самозатухающего диэлектрика;
• Стандарт: ГОСТ Р 50827 (МЭК 670) - соответствие требованиям безопасности и долговечности.

Совместимость и монтаж

Шина совместима с любыми модульными аппаратами, имеющими штыревые выходы с шагом 18 мм и номиналом до 100 А. Монтируется на DIN-рейку в щите. Для подключения необходимо:

• Выключить питание перед установкой;
• Вставить нижние штыри аппарата в отверстия шины до характерного щелчка;
• Не допускать перекоса - каждый аппарат должен входить прямо, чтобы избежать повреждения контакта;
• Фиксируйте шину в щите с помощью крепления, указанного производителем - она не имеет собственного механизма крепления к рейке.

Безопасность и стандарты

Шина соединительная штырь 2Р 100А длина 1м изготовлена в соответствии с ГОСТ Р 50827 (МЭК 670), что гарантирует термическую и электрическую стойкость при максимальном токе. Корпус выполнен из материалов, не поддерживающих горение, снижающих риск возгорания при аварийных режимах. Соответствует нормам для использования в помещениях класса IP20 и выше.

Преимущества

• Устраняет необходимость в сложных перемычках и многожильных проводах - экономит место и время монтажа;
• Обеспечивает равномерное распределение тока между всеми подключенными устройствами;
• Позволяет быстро заменить или добавить аппарат без демонтажа всей системы;
• Снижает число точек соединения - меньше потерь энергии и меньший риск нагрева;
• Поддерживается сертифицированным производителем КЭАЗ - известным качеством своей продукции в сфере НКУ.

Ограничения применения

• Не трехфазные цепи - для трёхфазных систем нужна другая шина (например, 3P или 4P);
• Не рекомендуется использовать вне помещений - корпус не герметичен, не имеет защиты от влаги;
• Не подходит для токов выше 100 А - возможен перегрев и деформация контактов;
• Требуется строгое соблюдение шага 18 мм - несовместима с аппаратами других стандартов (например, старые модели с шагом 17,5 мм);
• Не является источником питания - требует внешнего подвода фазы и нуля через крайние контакты.

Примеры использования

• Щит освещения в офисе: подключение нескольких однополюсных автоматов на одну фазу и нулевую шину;
• Управление насосами: два автомата на частотник и запасной контур - все подключены одной шиной;
• Система бесперебойного питания: связка UPS + автоматы защиты - минимизация числа проводов;
• Производственные линии: групповое управление двигателями через несколько контакторов с одним входом.

Практические советы

• Перед заказом проверьте, что ваши автоматы имеют именно штыревые выводы - не путайте с болтовыми или винтовыми;
• Если вам нужны более длинные участки - можно соединять несколько шин последовательно, используя переходники КЭАЗ;
• Для удобства обслуживания располагайте наиболее часто заменяемые аппараты ближе к краям шины;
• Не затягивайте выводы слишком сильно - это может повредить пластиковую основу шины;
• Проверяйте температурный режим после первого включения - если шина теплая, возможно, есть плохой контакт или перегрузка.
