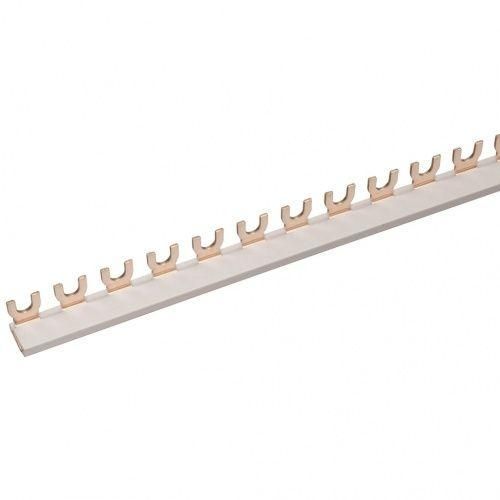

Шина соединительная типа FORK 2P 63А L=1000мм (R) | 811009 CHINT

Шина соединительная типа FORK 2П, 63А, длина 1000 мм, разъемная от бренда CHINT (артикул 811009) обеспечивает надёжное распределение тока между модульными автоматическими выключателями и другим оборудованием в щитах с шагом 18 мм. Подходит для сборки низковольтных распределительных устройств в промышленных и коммерческих объектах.

Назначение и область применения

Эта шина используется для создания электрических соединений между модульными устройствами в распределительных щитах. Она заменяет провода между автоматами, упрощает монтаж и повышает надёжность цепей. Применяется в щитах с модульной аппаратурой - например, для связи автоматических выключателей, УЗО, реле напряжения и других устройств шириной 18 мм. Подходит для систем с напряжением до 400 В переменного тока частотой 50–60 Гц.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Длина: 1000 мм
• Шаг установки: 18 мм - соответствует стандартному шагу модулей
• Количество подключаемых устройств: до 26
• Сечение проводов: совместимо с жилами 10–16 мм2
• Изоляция: да - изолированный корпус снижает риск КЗ
• Тип подключения: FORK (вилка) - защёлкивающиеся контактные лапки
• Степень защиты: IP00 - не защищена от пыли и воды, требует установки внутри закрытого щита
• Режим работы: продолжительный

Совместимость и монтаж

Шина совместима с модульной аппаратурой, имеющей стандартную ширину 18 мм и контактные выходы типа FORK. Монтируется на DIN-рейку. Для подключения необходимо:

• Установить шину параллельно ряду автоматов
• Подключить каждый полюс к нужному устройству - входящий провод подводится к первому контакту, последующие устройства подсоединяются через внутренние перемычки
• Не перегружать шину - максимальный ток 63 А на весь элемент
• Обеспечить плотное соединение: лапки должны полностью войти в гнёзда модулей, слышен характерный щелчок

Длина 1000 мм позволяет покрывать до 26 модулей. При необходимости можно использовать несколько шин в одном щите - они не соединяются между собой, поэтому каждая работает автономно.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к низковольтному оборудованию. Несмотря на отсутствие внешней защиты (IP00), она безопасна при правильном монтаже внутри закрытого щита. Изолированный корпус предотвращает случайные прикосновения к токоведущим частям. Соответствует нормам IEC 60947-7-1 для соединительных шин.

Преимущества

• Уменьшает количество проводов - экономит место и время монтажа
• Повышает надёжность соединений - меньше точек контакта, чем при использовании проводов
• Легко обслуживается - при замене автомата достаточно отключить один модуль
• Изолированная конструкция исключает короткое замыкание между соседними полюсами
• Совместима с большинством модульных устройств брендов CHINT, ABB, Schneider Electric, Legrand и других, использующих стандарт 18 мм

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не допускает открытую установку
• Максимальный ток 63 А - нельзя использовать для нагрузок выше этого значения
• Не подходит для устройств с шагом 27 мм - требуется специальная шина с этим шагом
• Не рассчитана на постоянное механическое воздействие - не следует трогать или дергать её после монтажа
• Не поддерживает многожильные провода тоньше 10 мм2 - возможен плохой контакт

Примеры использования

• Распределительный щит офисного здания: соединение 20 автоматов освещения и розеток
• Щит управления станком: связь нескольких УЗО и тепловых реле
• Промышленный щит: распределение фаз между группами оборудования
• Жилищные дома: организация питания этажных щитов от главного ввода

Практические советы

• Перед монтажом проверьте, что все автоматы имеют тип подключения FORK - некоторые модели используют PIN (штырь) - они не совместимы
• При установке в щит с большим количеством модулей - начинайте подключение с крайнего устройства, чтобы избежать перекручивания шины
• Не используйте эту шину для подключения мощных потребителей (например, нагревательных приборов свыше 14 кВт) - превышение тока вызовет перегрев
• При замене одного автомата - отключите питание, даже если шина изолирована
• Для больших щитов (>26 модулей) используйте две шины, разделив нагрузку по фазам или группам
• Проверяйте плотность соединений - если лапка не вошла до упора, устройство будет греться
