Соединительная шина BBS-MD63 типа PIN, 4 полюса, 14 присоединений, для модульной аппаратуры - BBS-MD63P-4P14 ДКС

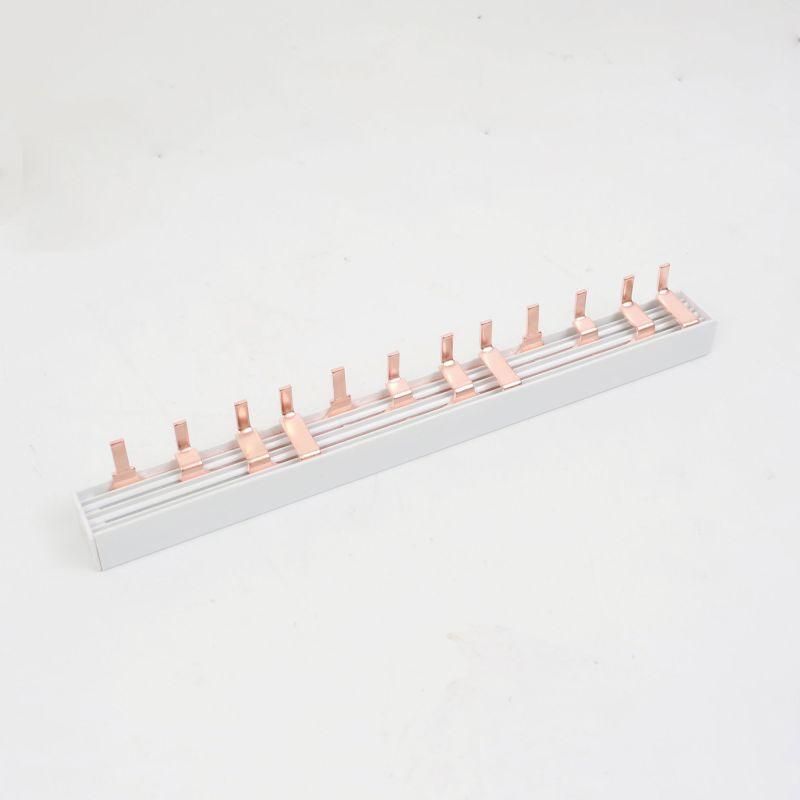

Соединительная шина BBS-MD63 типа PIN, 4 полюса, 14 присоединений для модульной аппаратуры - это компактное распределительное устройство, предназначенное для одновременного подключения до 56 модульных автоматических выключателей YON MAX в одном ряду. Шина обеспечивает надёжное электрическое соединение между полюсами без необходимости прокладки отдельных проводов, снижает риск ошибок при монтаже и ускоряет сборку щитов.

Назначение и область применения

Соединительная шина BBS-MD63 используется для создания группового питания в распределительных щитах. Она позволяет соединить до 56 модульных автоматов YON MAX в четырёхполюсной конфигурации - то есть одновременно задействовать четыре фазы. Подходит для систем с нагрузкой до 63 А на каждый полюс. Применяется в жилых домах, многоэтажках, офисах, торговых центрах и других объектах, где требуется компактная и безопасная коммутация множества автоматов.

Технические характеристики

• Количество полюсов: 4 (соответствует трём фазам + нулевой провод)
• Номинальный ток: 63 А - максимальный допустимый ток через каждую контактную пару
• Номинальное импульсное напряжение: 4 кВ - способна выдерживать кратковременные скачки напряжения
• Номинальный ток короткого замыкания: 15 кА - обеспечивает устойчивость при аварийных режимах
• Поперечное сечение контактов: 10 мм2 - достаточное для передачи тока 63 А без перегрева
• Шаг между контактами: 18 мм - соответствует стандартному шагу модульных автоматов
• Количество подключаемых устройств: 56 - можно установить 56 однополюсных автоматов или 14 четырёхполюсных
• Тип подключения: штырь (PIN) - защёлкивающиеся металлические контакты, входящие в гнёзда автоматов
• Изоляция: да - все элементы изолированы, исключает случайные замыкания

Совместимость и монтаж

Shina совместима только с модульными автоматическими выключателями серии YON MAX, имеющими стандартные DIN-рейки и тип PIN-контактов. Устанавливается на DIN-рейку 35 мм. Для монтажа необходимо:

• Убедиться, что автоматы имеют одинаковый шаг 18 мм
• Заполнить все 14 мест присоединений - нельзя использовать шину частично, так как она рассчитана на равномерную нагрузку
• Не применять с автоматами других серий - даже если они кажутся совместимыми, возможны проблемы с плотностью контакта и нагревом
• Фиксировать шину механически - не рекомендуется опираться на неё при установке автоматов, чтобы не деформировать контакты

Безопасность и стандарты

Соединительная шина BBS-MD63 выполнена в соответствии с требованиями IEC 60947-7-1 для соединителей в распределительных устройствах. Изоляционные материалы соответствуют классу UL94 V-0 - самозатухающие, огнеупорные. Номинальный ток КЗ 15 кА и импульсное напряжение 4 кВ обеспечивают соответствие уровню защиты категории III для бытовых и коммерческих сетей.

Преимущества

• Экономия времени - вместо 56 отдельных перемычек достаточно одной шины
• Повышение надёжности - меньше точек соединения, значит, меньше вероятности окисления или ослабления контакта
• Чёткая визуальная диаграмма - легко проверить целостность цепи по расположению автоматов
• Поддержка всех функций YON MAX - совместима с термомагнитными и дифференциальными автоматами этой серии
• Стандартный шаг 18 мм - полностью совпадает с европейскими нормами, не требует адаптеров

Ограничения применения

• Не предназначена для переменного тока выше 63 А - превышение вызывает перегрев и выход из строя
• Не работает с автоматами, имеющими другие типы контактов (например, зажимы или винтовые клеммы)
• Нельзя использовать в качестве основного вводного устройства - только как внутренний распределитель
• Не подходит для помещений с постоянным воздействием химически активных сред - материал не устойчив к растворителям и кислотам
• Не рекомендовано использование вне температурного диапазона -25C…+70C

Примеры использования

• Распределительный щит квартиры: 14 четырёхполюсных автоматов YON MAX - освещение, розетки, кондиционеры, бойлер
• Жилой микрорайон: одна шина BBS-MD63 обслуживает 56 однополюсных автоматов в этажном щите
• Торговый центр: группа автоматов на 4 фазы для оборудования магазинов, лифтов, вентиляции
• Объекты социнфраструктуры: школы, больницы - там, где важна скорость монтажа и минимизация ошибок

Практические советы

• Перед установкой проверьте, что все автоматы находятся в положении OFF - это предотвращает искрение при подключении
• Не используйте силовые инструменты при вставке шины - достаточно легкого давления рукой
• Если планируете менять автомат, отключите питание всей группы - шина остаётся под напряжением даже после выключения одного автомата
• При проектировании щита учтите, что шина занимает 14 модулей - это влияет на общий размер корпуса
• Для сервисного обслуживания шина BBS-MD63 может быть демонтирована без отключения всего щита - просто выньте её из гнезд, если автоматы отключены
