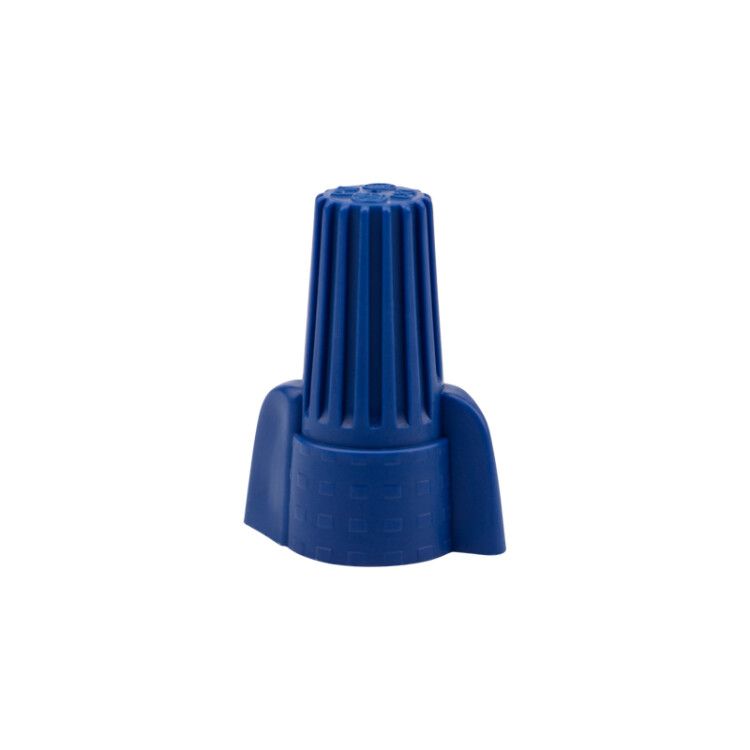

Соединительный изолирующий зажим с лепестками СИЗ-17 ø 17,8 мм (5-32 мм²), синий (50 шт./уп.) | 08-0782 Rexant MEET

Зажим соединительный изолирующий с лепестками СИЗ-17 17,8 мм (5-32 кв. мм), синий от REXANT - это компактное решение для безопасного и долговечного соединения медных проводов в распределительных коробках, щитах и других точках ответвления. Артикул etm08-0782 соответствует требованиям к изоляции и механической прочности, что делает его удобным выбором для монтажа в бытовых и промышленных сетях.

Назначение и область применения

Зажим СИЗ-17 используется для соединения и изоляции одножильных и многожильных медных проводов в скрутке. Применяется в электрощитах, распределительных коробках, на участках с высокой влажностью или ограниченным доступом. Подходит для домашней проводки, оборудования на производстве, систем освещения и автоматизации.

Технические характеристики

• Суммарное сечение соединяемых проводов: 5–32 мм2
• Максимальный диаметр проводника: до 17,8 мм
• Номинальное напряжение: 600 В
• Рабочая температура: от –10 C до +105 C
• Количество контактов: один (для соединения нескольких проводов в одной скрутке)
• Материал контактной части: оцинкованная стальная пружина
• Материал корпуса: нейлон 6.6, безгалогенный
• Цвет корпуса: синий

Совместимость и монтаж

Зажим СИЗ-17 совместим с медными проводами любого типа - одножильными и многожильными. Перед установкой необходимо плотно скрутить концы проводов руками или плоскогубцами, затем вставить их внутрь зажима и повернуть по часовой стрелке. Лепестки на корпусе позволяют легко закручивать зажим даже в труднодоступных местах. Диаметр посадочного отверстия рассчитан под стандартную скрутку, не требует предварительной подготовки концов кроме удаления изоляции.

Безопасность и стандарты

Корпус изготовлен из негорючего нейлона 6.6, не содержащего галогены - материал не выделяет токсичных веществ при перегреве. Номинальное напряжение 600 В соответствует требованиям для сетей до 1000 В переменного тока. Температурный диапазон позволяет использовать зажим в условиях повышенной нагрузки и в помещениях с колебаниями температуры.

Преимущества

• Коническая пружина обеспечивает равномерное давление на все жилы, исключая ослабление соединения со временем
• Лепестки на корпусе повышают крутящий момент - легче закручивать вручную без инструментов
• Полная изоляция скрутки снижает риск замыкания и поражения током
• Устойчив к влаге, пыли и химическим воздействиям благодаря герметичному корпусу
• Не требует пайки, сварки или специальных инструментов - экономит время при монтаже

Ограничения применения

• Не предназначена для соединения алюминиевых или медно-алюминиевых проводов - возможен окислительный процесс и потеря контакта
• Не рекомендуется применять в открытых наружных установках без защиты от прямого попадания воды и УФ-излучения
• Не следует использовать для проводов с суммарным сечением менее 5 мм2 - пружина не обеспечит достаточного усилия
• Не подходит для частых демонтажей - многократное использование может ослабить пружину

Примеры использования

• Подключение светильников в распределительной коробке
• Объединение групп проводов перед входом в автоматический выключатель
• Соединение проводов в цепях управления станков и конвейеров
• Монтаж системы аварийного освещения в подвале или тоннеле

Практические советы

• Перед установкой всегда проверяйте суммарное сечение всех проводов - оно должно попадать в диапазон 5–32 мм2
• Если провода имеют разный диаметр, расположите более толстые ближе к основанию скрутки
• При работе в холодном помещении (ниже –10 C) согрейте зажим в руках - нейлон становится хрупким при низких температурах
• Для контроля качества соединения после монтажа потяните провода слегка - они не должны выскальзывать
• Артикул etm08-0782 и бренд REXANT гарантируют соответствие заявленным параметрам - выбирайте оригинальные продукты
