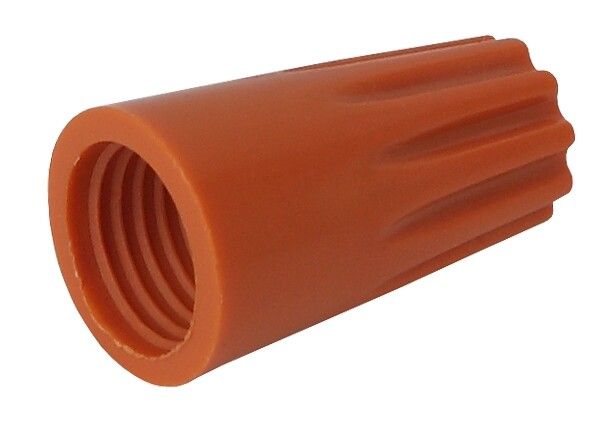

Соединительный изолирующий зажим СИЗ 2,5-5,5 мм2 оранжевый (50 шт) (180/5400) | Б0038914 ЭРА

Соединительный изолирующий зажим СИЗ 2,5-5,5 мм2 оранжевый (50 шт) от ЭРА предназначен для безопасного соединения, фиксации и изоляции одножильных медных проводов сечением 2,5–5,5 мм2. Простой вtyчной монтаж делает этот зажим удобным решением для бытовых и промышленных электромонтажных работ.

Назначение и область применения

Соединительный изолирующий зажим СИЗ 2,5-5,5 мм2 оранжевый (50 шт) используется для создания надёжного электрического контакта между двумя или более зачищенными концами проводов. Он выполняет три функции сразу: соединяет провода, механически фиксирует их и изолирует место соединения. Подходит для внутренней проводки в распределительных коробках, щитах, осветительных приборах и других местах, где требуется изолированное соединение без сварки или пайки.

Технические характеристики

• Сечение подходящих проводов: 2,5 – 5,5 мм2
• Максимальный диаметр проводника: 9,5 мм
• Ширина ячейки зажима: 11 мм
• Рабочее напряжение: до 380 В
• Рабочий температурный диапазон: от -10 C до +75 C
• Количество жил в одном соединении: одна пара (два провода)
• Количество полюсов: один
• Цвет корпуса: оранжевый
• Способ монтажа: втычной - накручивается на подготовленную скрутку
• Количество в упаковке: 50 штук

Совместимость и монтаж

Зажим совместим только с одножильными медными проводами. Алюминиевые, многожильные или гибкие провода использовать нельзя - они не обеспечивают достаточного контакта. Перед установкой необходимо:

1. Защитить концы проводов от повреждений и зачистить их на длину около 10–12 мм.
2. Скрутить концы проводов друг с другом руками - плотная скрутка обязательна.
3. Надеть зажим СИЗ 2,5-5,5 мм2 оранжевый (50 шт) на скрутку и закрутить его по часовой стрелке до упора - он сам затянется и зафиксируется.

Не требует пассатижей, плоскогубцев или другого инструмента. Монтаж занимает 5–10 секунд.

Безопасность и стандарты

Соединительный изолирующий зажим СИЗ 2,5-5,5 мм2 оранжевый (50 шт) соответствует требованиям ГОСТ Р 50583-2012. Корпус изготовлен из самозатухающего полипропилена, который не распространяет горение. Защищён от случайного прикосновения к токоведущим частям. Напряжение 380 В позволяет применять зажим в однофазных сетях 220 В и трёхфазных системах до 380 В.

Преимущества

• Нет необходимости в пайке, сварке или клеммах - экономия времени и материалов.
• Устойчив к вибрациям и перепадам температур в рабочем диапазоне.
• Яркий оранжевый цвет обеспечивает визуальное отличие от других зажимов - удобно при обслуживании.
• Высокая степень защиты от внешних воздействий благодаря герметичному корпусу.
• Подходит для массового монтажа - 50 штук в упаковке снижают стоимость единицы.

Ограничения применения

• Не допускается использование с алюминиевыми проводами - риск окисления и потери контакта.
• Не рекомендован для многожильных проводов - они деформируются и плохо фиксируются.
• Не предназначены для открытой прокладки вне коробок или щитов - не имеют степени защиты IP.
• Не следует применять в условиях постоянного погружения в воду или высокой влажности без дополнительной защиты.
• Максимальная температура 75 C - не годится для помещений с экстремальным нагревом (например, рядом с печами или мощными нагревательными элементами).

Примеры использования

• Соединение проводов в распределительной коробке квартиры.
• Подключение выключателя или розетки в домашней сети.
• Фиксация проводов в осветительных приборах (люстра, бра).
• Объединение цепей в щитке управления маломощным оборудованием.
• Ремонт старой проводки без замены всей системы.

Практические советы

• Перед установкой проверьте, что все провода одного сечения - смешивание 1,5 мм2 и 5,5 мм2 недопустимо.
• Если скрутка получилась слишком длинной - обрежьте её до 10–12 мм. Слишком длинная скрутка не войдёт в зажим полностью.
• Проверяйте прочность соединения после монтажа: попробуйте слегка потянуть провода - они должны быть неподвижны.
• Оранжевый цвет указывает на класс сечения - используйте другие цвета (белые, красные) для других значений, чтобы избежать путаницы при ремонте.
• Храните зажимы в сухом месте - даже пластик чувствителен к длительному воздействию УФ-лучей и химических веществ.
