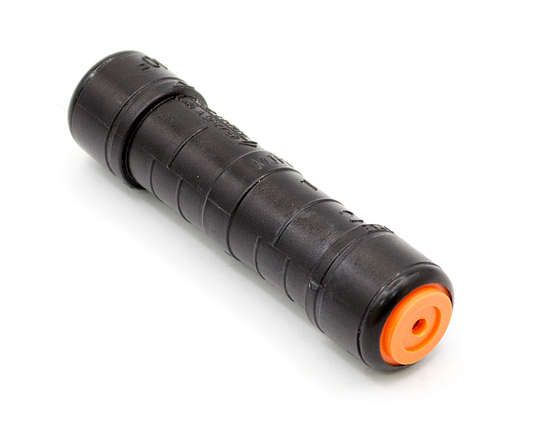

Соединительный зажим для проводов ввода (MJPB 25-35) | 21700161 ВК

Зажим соединительный для проводов ввода MJPB 25-35 (25/35 кв.мм) ВК предназначен для герметичного соединения изолированных проводов СИП методом опрессовки. Этот зажим используется при монтаже воздушных линий электропередачи, особенно при ответвлении от основной линии. Артикул 21700161 соответствует модели от бренда ВК, рассчитанной на сечение 25–35 мм2.

Назначение и область применения

Зажим MJPB 25-35 (25/35 кв.мм) ВК применяется исключительно для соединения двух изолированных проводов типа СИП - например, при ответвлении от главной линии к домашнему вводу или между участками ЛЭП. Он обеспечивает надёжный электрический контакт и защиту от внешней среды без необходимости зачищать изоляцию. Подходит для установки на столбах, фасадах зданий и других открытых участках.

Технические характеристики

• Сечение проводов: 25–35 мм2 - подходят провода СИП с этим диапазоном площади поперечного сечения;
• Метод соединения: опрессовка специальным инструментом HT 50 или R 22 - требуется именно этот тип клещей;
• Механическая прочность соединения: 40% от прочности самого провода - не выдерживает значительных нагрузок на растяжение;
• Изоляция: герметичная, испытанная на напряжение 6 кВ в воде - устойчива к влаге и перепадам температур;
• Защита корпуса: IP67 - полностью защищён от пыли и временного погружения в воду;
• Материал: алюминиевые гильзы с полиэтиленовой изоляцией - совместим с медными и алюминиевыми жилами СИП.

Совместимость и монтаж

Зажим MJPB 25-35 (25/35 кв.мм) ВК совместим только с проводами СИП, имеющими изоляцию и сечение в пределах 25–35 мм2. Для монтажа необходимо использовать инструмент HT 50 или R 22 - другие клещи не обеспечат нужную плотность опрессовки. Перед установкой проверьте, что провода одинакового типа и материала (например, оба - СИП-4). Нельзя применять для одножильных проводов без изоляции или для многожильных кабелей с другой конструкцией.

Безопасность и стандарты

Изоляционная система зажима прошла испытание на пробой при 6 кВ в водной среде - это гарантирует безопасность при работе в условиях повышенной влажности. Конструкция соответствует требованиям к изолированным соединениям для воздушных ЛЭП. Однако сам зажим не является устройством защиты от перегрузки или КЗ - требуются дополнительные устройства автоматического отключения.

Преимущества

• Не требует удаления изоляции - экономит время и снижает риск повреждения жилы;
• Герметичная конструкция - исключает попадание влаги внутрь соединения;
• Устойчив к коррозии - благодаря алюминиевой гильзе и полиэтиленовой оболочке;
• Стандартный инструмент - совместим с широко используемыми клещами HT 50 и R 22;
• Подтверждённая долговечность - испытания на 6 кВ показывают высокую надёжность изоляции.

Ограничения применения

• Не допускается использование для проводов сечением менее 25 мм2 или более 35 мм2 - возможна потеря контакта или разрушение гильзы;
• Не предназначена для соединений под постоянным механическим натяжением - прочность всего 40% от провода;
• Не подходит для соединения меди и алюминия - только однородные материалы (оба провода должны быть СИП);
• Требуется точное соблюдение технологии опрессовки - неквалифицированный монтаж приведёт к нагреву и выходу из строя;
• Не рекомендован для внутри помещений - предназначен исключительно для наружной установки.

Примеры использования

• Ответвление от магистрального СИП к вводному кабелю частного дома;
• Соединение двух секций воздушной линии при ремонте или удлинении;
• Подключение освещения или трансформатора через ответвление от основной линии;
• Монтаж на опорах ЛЭП в регионах с высокой влажностью или частыми осадками.

Практические советы

• Перед опрессовкой убедитесь, что провода полностью вставлены до упора - недостаточная глубина снижает надёжность;
• Используйте только оригинальные клещи HT 50 или R 22 - адаптеры и универсальные инструменты не гарантируют качество;
• Проверяйте после монтажа: соединение не должно шататься, изоляция должна быть целой без трещин;
• При установке на столбе закрепите зажим хомутом - даже малые колебания могут вызвать усталостное разрушение;
• Артикул 21700161 - единственный вариант для этого сечения в серии ВК; аналоги других брендов могут отличаться формой и давлением опрессовки.
