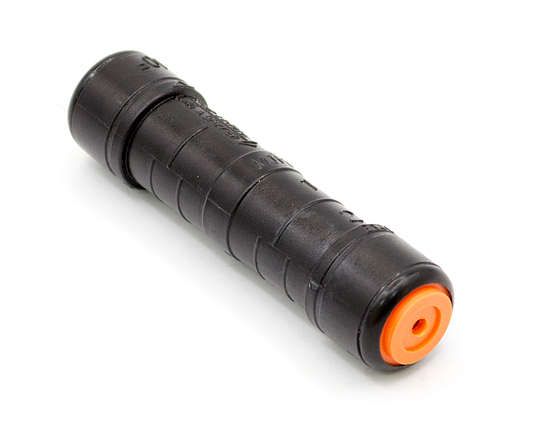

Соединительный зажим для проводов ввода (MJPB 6-25) | 21700011 ВК

Зажим соединительный для проводов ввода MJPB 6-25 (6/25 кв.мм) ВК предназначен для герметичного соединения изолированных проводов СИП методом опрессовки. Этот зажим обеспечивает надёжный электрический контакт и механическую устойчивость, что делает его подходящим решением для наружной электросети. Артикул 21700011 соответствует модели MJPB 6-25 (6/25 кв.мм) ВК.

Назначение и область применения

Зажим MJPB 6-25 (6/25 кв.мм) ВК используется исключительно для соединения ответвительных проводов типа СИП - самонесущих изолированных проводов, применяемых в воздушных линиях электропередачи. Он позволяет безопасно выполнить ответвление от основной линии к домам, столбовым трансформаторам или другим точкам потребления. Подходит для работ в условиях открытой местности, где важна защита от влаги, пыли и перепадов температур.

Технические характеристики

• Сечение проводов: 6–25 мм2 (для каждого провода)
• Метод соединения: опрессовка специальным инструментом (HT 50, R 22)
• Механическая прочность соединения: 40% от прочности самого провода СИП
• Изоляция выдерживает испытательное напряжение 6 кВ в воде
• Герметичная конструкция: защищена от попадания воды и пыли
• Материал: алюминий, покрытый антикоррозийным слоем

Совместимость и монтаж

Зажим совместим только с изолированными проводами СИП, имеющими сечение от 6 до 25 мм2. Для установки требуется специальный инструмент - клещи для опрессовки HT 50 или R 22. Нельзя использовать обычные плоскогубцы или другие инструменты - это повредит внутреннюю структуру зажима и снижает надёжность контакта. Перед опрессовкой необходимо удалить изоляцию с концов проводов на длину, указанную в инструкции производителя. После монтажа проверьте качество деформации гильзы: она должна равномерно сплющиться без трещин и выпуклостей.

Безопасность и стандарты

Изоляционная часть зажима прошла тестирование на пробивное напряжение 6 кВ в воде, что подтверждает её способность сохранять электроизоляцию даже при воздействии влаги. Конструкция не содержит свинца и других запрещённых материалов. Применяется в соответствии с требованиями к устройству воздушных ЛЭП в России (ПУЭ, ГОСТ 31943-2012).

Преимущества

• Высокая степень защиты IP67 благодаря герметичной гильзе
• Стабильный контакт без окисления - материал не требует смазки
• Не нуждается в периодическом обслуживании после установки
• Работает в широком диапазоне температур (-50C…+80C)
• Легко распознаётся по цветовой маркировке - подходит для быстрой идентификации

Ограничения применения

• Не применяется для медных или многожильных проводов - только для СИП
• Нельзя использовать для соединения проводов с сечением меньше 6 мм2 или больше 25 мм2
• Не предназначается для внутри помещений - не имеет сертификации для скрытой проводки
• Не рекомендовано использование в районах с частыми цикличными нагрузками (например, вибрация от трамваев или крупных машин)
• После опрессовки нельзя демонтировать - соединение одноразовое

Примеры использования

• Подключение жилого дома к линии СИП через ответвление
• Соединение фазного провода СИП с входом в распределительный щит на столбе
• Обустройство временной сети на стройплощадках с использованием существующего СИП
• Замена старого соединения в аварийном участке ЛЭП

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленному - используйте штангенциркуль
• При работе в холодную погоду согрейте зажим руками перед установкой - металл становится хрупким ниже –20C
• После опрессовки осмотрите место соединения: если видны трещины в изоляции - замените зажим
• Фиксируйте зажим на опоре с помощью хомутика, чтобы предотвратить провисание и перегрузку
• Артикул 21700011 - единственный номер для этой модели; не путайте с аналогами других брендов
