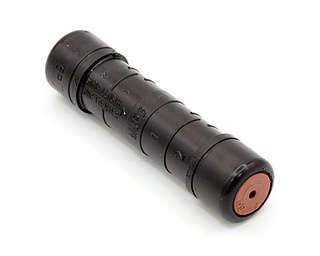

Соединительный зажим для проводов ввода (MJPB 6-6) | 21700691 ВК

Соединительный зажим для проводов ввода MJPB 6-6 (6/6 кв.мм) ВК предназначен для герметичного соединения изолированных проводов СИП методом опрессовки. Этот зажим обеспечивает надёжный электрический контакт и механическую устойчивость, что делает его подходящим решением для наружной электросети. Артикул 21700691 соответствует модели MJPB 6-6 от бренда ВК.

Назначение и область применения

Зажим MJPB 6-6 ВК используется исключительно для соединения двух ответвительных проводов СИП с площадью сечения 6 мм2 каждый. Применяется при монтаже воздушных линий электропередачи, особенно там, где требуется ввод питания в дом или ответвление от основной линии. Подходит для установки на столбах, фасадах зданий и других открытых участках сети.

Технические характеристики

• Сечение проводов: 6 мм2 - для каждого из двух соединяемых проводов
• Метод соединения: опрессовка специальным инструментом HT 50 или R 22
• Механическая прочность соединения: 40% от прочности самого провода СИП
• Изоляция зажима выдерживает испытательное напряжение 6 кВ при погружении в воду
• Герметичная конструкция: защищена от влаги, пыли и внешних воздействий

Совместимость и монтаж

Зажим совместим только с проводами СИП сечением 6 мм2. Для правильного соединения необходимо использовать именно инструменты HT 50 или R 22 - другие клещи не обеспечат нужную плотность опрессовки. Перед монтажом снимите изоляцию с концов проводов на длину, указанную в инструкции к инструменту. После опрессовки проверьте визуально: деформация гильзы должна быть равномерной, без трещин и перекосов.

Безопасность и стандарты

Изоляционная оболочка зажима прошла тестирование на пробой при 6 кВ в водной среде - это гарантирует безопасность при работе во влажной среде. Конструкция соответствует требованиям к герметизации и электробезопасности для распределительных сетей до 1 кВ. Однако сам зажим не предназначен для работы под высоким напряжением выше 1 кВ.

Преимущества

• Герметичная конструкция предотвращает попадание влаги внутрь соединения - снижает риск окисления контактов
• Высокая механическая прочность позволяет выдерживать нагрузки от ветра и температурных колебаний
• Не требует дополнительной изоляции после монтажа - изоляция уже встроена
• Удобен для быстрого монтажа на месте - не нужны сварочные аппараты или болты

Ограничения применения

• Не применяется для медных или алюминиевых одножильных проводов - только для СИП
• Не допускается использование с проводами сечением больше или меньше 6 мм2
• Не предназначается для внутри помещений или в закрытых шкафах - его применение рассчитано на наружную установку
• Не рекомендуется многократное демонтирование - после опрессовки зажим нельзя разобрать без повреждения

Примеры использования

• Подключение ввода в частный дом от ЛЭП с использованием СИП
• Ответвление от главной линии к гаражу или заборному столбу
• Ремонт поврежденного участка СИП без замены всего провода
• Обустройство временной линии на объектах строительства

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения провода - даже небольшое отклонение может привести к плохому контакту
• Инструмент HT 50 или R 22 должен иметь рабочие матрицы, соответствующие типу MJPB 6-6
• После опрессовки слегка потяните провода в противоположные стороны - чтобы убедиться в прочности соединения
• Не используйте зажим в условиях постоянного погружения в воду - он герметичен, но не предназначен для подводной эксплуатации
• Храните запасные зажимы в сухом месте - хотя они защищены, длительное воздействие влаги может повредить материалы корпуса
