Соединительный зажим для проводов ввода (MJPB 6-16) | 21700641 ВК

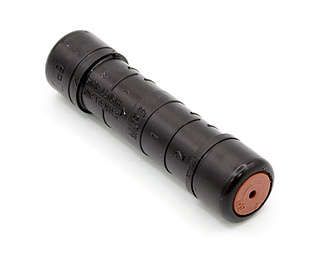

Зажим соединительный для проводов ввода MJPB 6-16 (6/16 кв.мм) ВК предназначен для герметичного соединения изолированных проводов СИП в линиях электропередачи. Этот зажим обеспечивает надёжный электрический контакт и механическую прочность при опрессовке, что делает его подходящим решением для наружной установки в суровых климатических условиях.

Назначение и область применения

Зажим соединительный для проводов ввода MJPB 6-16 (6/16 кв.мм) ВК используется исключительно для соединения ответвительных проводов СИП — самонесущих изолированных проводов, применяемых в воздушных линиях электропередачи. Он позволяет безопасно соединить два изолированных провода без необходимости зачищать токоведущие жилы. Применяется в сетях 0,4–10 кВ, особенно там, где важна долговечность и защита от внешних воздействий.

Технические характеристики

• Сечение проводника: 6–16 кв.мм — подходит для проводов СИП с этими значениями площади поперечного сечения;
• Тип изделия: зажим соединительный — предназначен для соединения, а не для крепления или ответвления;
• Материал корпуса: сплав алюминиевый / стеклоармированный полиамид — сочетание металла для проводимости и композита для изоляции и устойчивости к нагрузкам;
• Количество жил: одна — зажим соединяет два провода в одну точку, не предусматривает ответвление;
• Рабочая температура: от –60 °C до +50 °C — выдерживает экстремальные зимние и летние условия;
• Устойчивость к УФ-излучению: да — не теряет свойств под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев — 5 лет гарантии от производителя;
• Изоляция испытана на 6 кВ в воде — подтверждена электроизоляционная целостность даже при намокании.

Совместимость и монтаж

Зажим соединительный для проводов ввода MJPB 6-16 (6/16 кв.мм) ВК совместим только с проводами СИП, соответствующими сечению 6–16 кв.мм. Для монтажа требуется специальный инструмент: клещи HT 50 или R 22. Опрессовка должна выполняться строго по технологии — недожатый или пережатый зажим снижает надёжность контакта. Механическая прочность после опрессовки составляет 40% от прочности самого провода — этого достаточно для нормальной эксплуатации, но не для восприятия значительных растягивающих усилий.

Безопасность и стандарты

Изоляция зажима прошла испытание на пробивное напряжение 6 кВ в воде, что свидетельствует о высокой степени защиты от утечек тока при повышенной влажности. Несмотря на отсутствие явного указания на соответствие ГОСТ или МЭК, изделие разработано в соответствии с требованиями, предъявляемыми к соединительным элементам для СИП в распределительных сетях России.

Преимущества

• Герметичная конструкция — предотвращает попадание влаги, пыли и коррозионных агрессивных сред внутрь соединения;
• Высокая устойчивость к перепадам температур — работает в Арктике и в южных регионах;
• Не требует зачистки изоляции — экономит время и снижает риск повреждения жилы;
• Долгий срок службы — благодаря материалам и испытаниям на 6 кВ, зажим сохраняет работоспособность десятилетиями;
• Устойчив к УФ-излучению — не хрупнеет и не трескается под солнцем.

Ограничения применения

• Не применяется для медных или алюминиевых голых проводов — только для СИП с изоляцией;
• Не предназначается для ответвлений от основной линии — только для прямого соединения двух проводов;
• Не допускается использование без специального инструмента HT 50 или R 22 — ручная затяжка или другие клещи не обеспечат нужную плотность;
• Механическая прочность 40% от провода — не рекомендуется использовать в местах с возможностью сильного натяжения или вибраций;
• Не подлежит демонтажу — одноразовое соединение, повторное использование невозможно.

Примеры использования

• Соединение ответвления от ЛЭП СИП к вводу в дом;
• Обход участка повреждённого провода путём замены секции с использованием зажима;
• Подключение кабеля от солнечной батареи к сети СИП;
• Соединение проводов в распределительном щите на столбе, где доступ ограничен.

Практические советы

• Перед монтажом проверьте сечение провода — оно должно точно попадать в диапазон 6–16 кв.мм; меньшее или большее сечение приведёт к плохому контакту;
• Используйте только оригинальные клещи HT 50 или R 22 — несовместимые инструменты могут повредить зажим или не обеспечить герметичность;
• После опрессовки осмотрите место соединения: поверхность должна быть равномерно сдавленной, без трещин или выпуклостей;
• При работе в холодную погоду (ближе к –60 °C) нагрейте зажим до комнатной температуры перед установкой — материал становится более хрупким;
• Не используйте этот зажим в качестве крепёжного элемента — он не рассчитан на нагрузки на растяжение.
