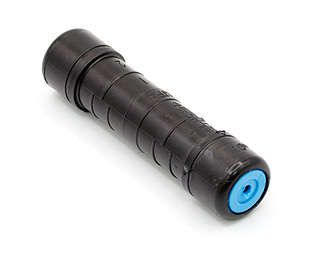

Соединительный зажим для проводов ввода (MJPB 16) | 21700661 ВК

Зажим соединительный для проводов ввода MJPB 16 (16/16 кв.мм) ВК предназначен для надёжного соединения фазной и нулевой жил провода СИП-4 при вводе электроэнергии в здание. Этот зажим обеспечивает герметичное, механически прочное и электрически стабильное соединение, соответствует требованиям для наружных ЛЭП и рассчитан на длительную эксплуатацию в суровых условиях.

Назначение и область применения

Зажим MJPB 16 (16/16 кв.мм) ВК используется исключительно для соединения изолированных проводов типа СИП-4: одной фазной жилы с нулевой жилой при входе встроенной линии в жилое или промышленное здание. Применяется в воздушных линиях электропередачи напряжением до 1 кВ. Подходит для установки на столбах, фасадах зданий и других открытых участках, где требуется защита от внешних воздействий.

Технические характеристики

• Сечение проводника: 16 кв.мм - совпадает с типовым сечением жил СИП-4;
• Тип изделия: зажим соединительный, предназначен для опрессовки;
• Материал корпуса: сплав алюминиевый / стеклоармированный полиамид - сочетает легкость, коррозионную стойкость и высокую механическую прочность;
• Рабочий температурный диапазон: от –60 C до +50 C - позволяет использовать в регионах с экстремальными зимними температурами;
• Количество жил: одна пара (фаза + ноль) - соединяет два провода одновременно;
• Устойчивость к УФ-излучению: да - материал не выгорает и не теряет прочность под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции;
• Метод соединения: опрессовка специальным инструментом HT 50 или R 22 с матрицей Е 140;
• Механическая прочность соединения: 40% от прочности самого провода СИП-4 - достаточна для эксплуатационных нагрузок;
• Изоляция испытана на 6 кВ в воде - гарантирует безопасность даже при попадании воды внутрь корпуса.

Совместимость и монтаж

Зажим MJPB 16 (16/16 кв.мм) ВК совместим только с проводами СИП-4 сечением 16 кв.мм. Для монтажа необходимо:

• Подготовить концы проводов - зачистить изоляцию на длину, указанную в инструкции к инструменту;
• Вставить жилы в зажим так, чтобы они полностью вошли в гильзу;
• Произвести опрессовку инструментом HT 50 или R 22 с использованием матрицы Е 140 - другие матрицы недопустимы!
• Не допускать перекоса проводов внутри зажима - это снижает контакт и увеличивает риск нагрева.

Перед монтажом проверьте соответствие сечения провода и марки инструмента. Неправильно выбранный инструмент или матрица приведут к плохому контакту или повреждению зажима.

Безопасность и стандарты

Зажим MJPB 16 (16/16 кв.мм) ВК прошёл испытание на пробой изоляции при 6 кВ в воде - это подтверждает его способность сохранять изоляционные свойства даже при намокании. Конструкция соответствует требованиям к устройствам для воздушных ЛЭП. Отсутствие открытых токоведущих частей после монтажа снижает риск поражения током и замыканий.

Преимущества

• Герметичная конструкция предотвращает попадание влаги, пыли и коррозионных агрессивных сред;
• Высокая стойкость к УФ-излучению и широкий диапазон температур делают зажим пригодным для всех регионов России;
• Один зажим решает задачу одновременного соединения фазы и нуля - экономит время и место на опоре;
• Алюминиевый сплав и полиамид обеспечивают долгий срок службы без обслуживания;
• Простота монтажа при наличии правильного инструмента - снижает трудозатраты при массовой установке.

Ограничения применения

• Не применяется для медных проводов, проводов другого типа (например, АС, АСУ, КГ) или сечений отличных от 16 кв.мм;
• Не предназначен для соединения между собой двух фазных жил - только фаза+ноль;
• Не рекомендован для использования в местах постоянного механического напряжения (например, на движущихся элементах или вибрирующих конструкциях);
• Не допускается повторное использование - после опрессовки зажим нельзя разобрать и переустановить;
• Не следует применять в помещениях с повышенной влажностью без защиты - хотя он герметичен, его основное назначение - наружная установка.

Примеры использования

• Ввод СИП-4 в частный дом через воздушную линию - соединение фазы и нуля перед счетчиком;
• Объединение нулевых жил на опоре при групповом вводе нескольких домов;
• Ремонт или модернизация старой ЛЭП с заменой ответвлений на СИП-4;
• Установка на фасадах многоэтажек, где требуется компактное и защищённое соединение.

Практические советы

• Всегда используйте оригинальный инструмент HT 50 или R 22 с матрицей Е 140 - другие инструменты не обеспечивают нужного давления и формы опрессовки;
• Проверяйте глубину вставки провода в зажим - она должна точно соответствовать меткам на корпусе;
• После монтажа осмотрите зажим: нет ли трещин, деформаций, следов перегрева - особенно в холодное время года;
• Храните зажимы в сухом месте до монтажа - хоть они устойчивы к влаге, избыток влаги может затруднить сборку;
• При работе в минусовые температуры согрейте зажим в помещении до +5…+10 C перед установкой - это повысит пластичность материала и качество опрессовки.
