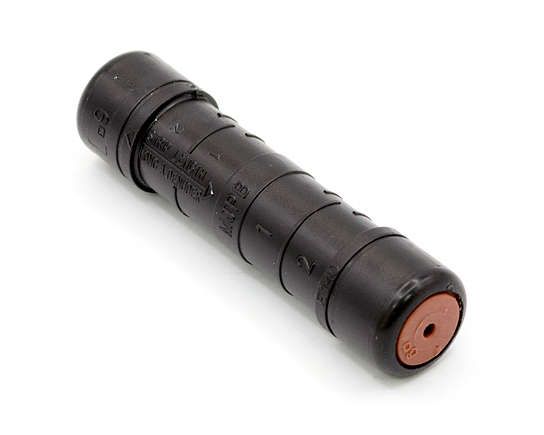

Соединительный зажим для проводов ввода MJPB 6-16 (6/16 мм2) | 11700961 NILED НИЛЕД

Соединительный зажим для проводов ввода MJPB 6-16 (6/16 мм²) от бренда НИЛЕД предназначен для герметичного соединения изолированных проводов СИП в линиях электропередачи. Артикул 11700961 обеспечивает надёжный электрический контакт и механическую прочность при опрессовке специальным инструментом.

Назначение и область применения

Соединительный зажим для проводов ввода MJPB 6-16 (6/16 мм²) используется исключительно для соединения ответвительных проводов СИП — самонесущих изолированных проводов, применяемых в воздушных линиях электропередачи. Он позволяет безопасно соединить два изолированных провода без нарушения внешней изоляции, сохраняя защиту от влаги, пыли и коррозии. Применяется в сетях 0,4–10 кВ, особенно там, где требуется долговременная надёжность и минимальное обслуживание.

Технические характеристики

• Диапазон сечений проводов: 6–16 мм² — подходит для проводов СИП с соответствующими токовыми нагрузками;
• Количество жил: одна — предназначена для одножильного соединения между двумя проводами;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид — сочетает легкость, коррозионную стойкость и высокую механическую прочность;
• Рабочий температурный диапазон: от –60 °C до +50 °C — выдерживает суровые климатические условия, включая зимние холода и летнюю жару;
• Устойчивость к УФ-излучению: да — не теряет свойств под воздействием солнечного света;
• Гарантийный срок: 60 месяцев — подтверждает долговечность конструкции;
• Изоляция испытана на 6 кВ в воде — гарантирует электроизоляционную целостность даже при контакте с влагой.

Совместимость и монтаж

Зажим MJPB 6-16 совместим только с проводами СИП, имеющими сечение 6–16 мм². Для установки требуется специальный инструмент: опрессовочные клещи HT 50 или R 22. Без них соединение невозможно выполнить правильно. Монтаж стационарный — зажим фиксируется один раз и не рассчитан на частое демонтирование. После опрессовки изоляция зажима полностью герметизирует место соединения, что исключает доступ влаги и окисление контактов.

Безопасность и стандарты

Соединительный зажим для проводов ввода MJPB 6-16 (6/16 мм²) прошёл испытание на пробивное напряжение 6 кВ в водной среде, что соответствует требованиям к изоляции в условиях повышенной влажности. Конструкция не содержит свинца и других токсичных материалов. Механическая прочность соединения достигает 40% от прочности самого провода — этого достаточно для эксплуатации в воздушных ЛЭП, но недостаточно для участков с высокими динамическими нагрузками (например, в местах перегибов или сильного ветра).

Преимущества

• Герметичная конструкция предотвращает попадание влаги и пыли — снижает риск коррозии и замыканий;
• Высокая устойчивость к УФ-излучению — не трескается и не выцветает на солнце;
• Широкий температурный диапазон — работает в северных регионах и южных областях;
• Долгий гарантийный срок — 5 лет — указывает на проверенную надёжность материала и технологии производства;
• Не требует дополнительной изоляции после монтажа — изоляция зажима уже готова к эксплуатации.

Ограничения применения

• Не применяется для медных или алюминиевых голых проводов — только для СИП с изоляцией;
• Не допускается использование с проводами сечением меньше 6 мм² или больше 16 мм² — возможна потеря герметичности и механической прочности;
• Не предназначен для многожильных соединений — каждый зажим соединяет только две жилы одной пары;
• Механическая прочность соединения — всего 40% от прочности провода — не рекомендуется использовать в точках с высокой вибрацией, растяжением или ударными нагрузками;
• Требуется обязательное использование специального инструмента — HT 50 или R 22; другие клещи не обеспечат нужного давления и качества опрессовки.

Примеры использования

• Подключение ответвления от основной линии СИП к домашнему вводу;
• Соединение секций СИП при ремонте повреждённого участка воздушной линии;
• Прокладка временных ответвлений при модернизации распределительных сетей;
• Установка на столбах в сельской местности, горных районах и побережьях — благодаря защите от влаги и УФ-излучения.

Практические советы

• Перед монтажом убедитесь, что сечение провода точно соответствует диапазону 6–16 мм² — используйте штангенциркуль для контроля;
• Обязательно используйте только инструменты HT 50 или R 22 — другие клещи могут деформировать зажим и нарушить герметичность;
• Проверьте качество опрессовки: после сжатия зажим должен иметь равномерную форму без видимых трещин или выпуклостей;
• Не устанавливайте зажим в местах постоянного изгиба или натяжения — он не рассчитан на такие нагрузки;
• Храните запасные зажимы MJPB 6-16 в сухом месте — хотя они устойчивы к влаге, длительное воздействие воды перед монтажом может повлиять на адгезию материалов.
