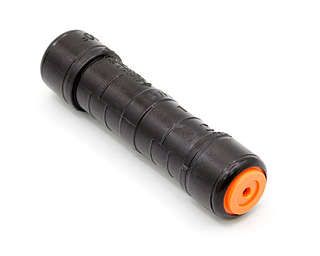

Зажим соединительный для проводов ввода MJPB 25 ВК 25 мм² ВК 21700681

Зажим соединительный для проводов ввода MJPB 25 (25/25 кв.мм) ВК предназначен для герметичного соединения изолированных проводов СИП в линиях электропередачи. Этот зажим обеспечивает надёжный электрический контакт и механическую прочность при опрессовке, что делает его подходящим решением для наружной установки в условиях перепадов температур и воздействия УФ-излучения.

Назначение и область применения

Зажим соединительный для проводов ввода MJPB 25 (25/25 кв.мм) ВК используется исключительно для соединения ответвительных проводов СИП - то есть для создания ответвлений от основной линии электропередачи. Он позволяет безопасно соединить два изолированных провода без необходимости зачищать их изоляцию. Применяется в воздушных ЛЭП напряжением до 1 кВ, особенно там, где важна долговечность и защита от внешних факторов.

Технические характеристики

• Максимальное сечение проводника: 25 кв.мм - подходит для проводов СИП сечением до 25 мм2;
• Тип изделия: зажим соединительный - предназначен для одножильного соединения;
• Количество жил: одна - соединяет два провода в одной точке;
• Материал корпуса: сплав алюминиевый / стеклоармированный полиамид - сочетание металла для тока и композита для изоляции и прочности;
• Рабочий температурный диапазон: от -60 до +50 C - выдерживает суровые зимы и летнюю жару;
• Устойчивость к УФ-излучению: да - не трескается и не теряет свойства под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - 5 лет эксплуатационной надёжности;
• Изоляция испытана на 6 кВ в воде - подтверждена высокая электрическая прочность даже при намокании.

Совместимость и монтаж

Зажим соединительный для проводов ввода MJPB 25 (25/25 кв.мм) ВК требует обязательной опрессовки специальным инструментом: HT 50 или R 22. Без правильного обжима соединение будет ненадёжным. Инструмент должен иметь матрицу, соответствующую форме зажима - иначе возможны повреждения или плохой контакт. После монтажа проверьте, чтобы обжим был равномерным, без видимых трещин или деформаций корпуса. Нельзя использовать другие типы клещей - они не обеспечивают нужное давление.

Безопасность и стандарты

Изделие прошло испытание на пробивное напряжение 6 кВ в воде - это подтверждает соответствие требованиям безопасности для работы в открытых сетях. Материалы не поддерживают горение и не выделяют токсичных веществ при нагреве. Однако зажим не предназначен для внутренней установки в помещениях - он рассчитан исключительно на наружную эксплуатацию.

Преимущества

• Герметичная конструкция предотвращает попадание влаги и пыли - снижает риск окисления контактов;
• Высокая механическая прочность - соединение выдерживает нагрузки от ветра и собственного веса проводов;
• Не требуется зачистка изоляции - экономит время при монтаже;
• Устойчивость к УФ и экстремальным температурам - работает в любом климате России;
• Долгий гарантийный срок - 5 лет - свидетельство качества материалов.

Ограничения применения

• Подходит только для проводов СИП сечением до 25 мм2 - нельзя применять для более толстых или медных проводов;
• Не предназначено для многожильных соединений - один зажим = одно соединение двух проводов;
• Требуется специальный инструмент (HT 50/R 22); без него монтаж невозможен;
• Механическая прочность соединения - лишь 40% от прочности самого провода - не используйте в местах с повышенными механическими нагрузками (например, на опорах с большими натяжениями).

Примеры использования

• Создание ответвления от главной линии СИП к частному дому или участку;
• Присоединение освещения или оборудования к распределительному столбу;
• Ремонт повреждённого участка линии без замены всего провода;
• Монтаж в районах с холодным климатом - Сибирь, Дальний Восток, Урал.

Практические советы

• Перед монтажом убедитесь, что сечение провода точно соответствует 25 мм2 - перегрузка вызывает перегрев;
• Обязательно используйте только рекомендованный инструмент - HT 50 или R 22; другие клещи могут повредить зажим;
• Проверяйте глубину входа провода в зажим - он должен полностью войти до упора;
• После обжима осмотрите место соединения: если есть щели, трещины или смещение - замените зажим;
• Зажим соединительный для проводов ввода MJPB 25 (25/25 кв.мм) ВК не требует обслуживания - после установки забудьте о нём, пока не потребуется ремонт сети.
